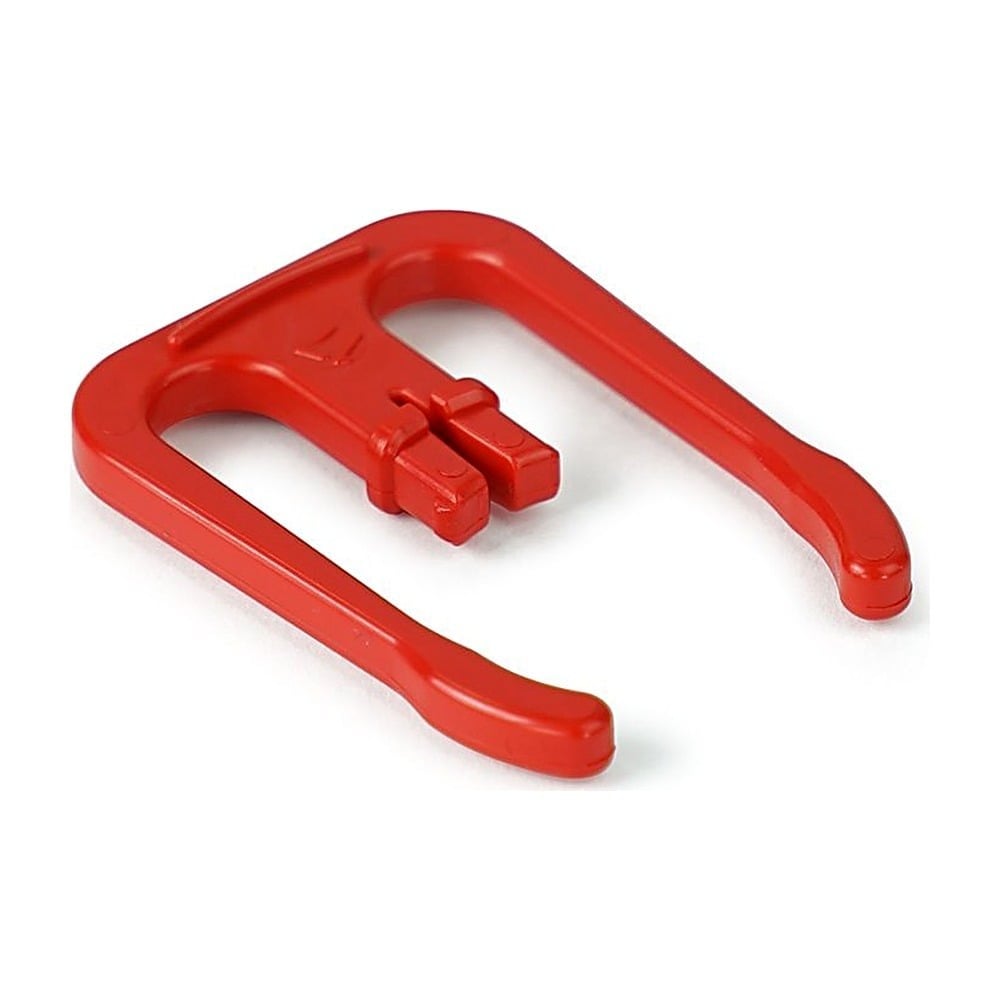

Clack Elbow Locking Clips H4615: Tuz ve Atık Dirsekleri İçin Kilit Klipsi
Clack Elbow Locking Clips H4615, Clack Water Specialist valflerde tuz (refill) dirseğini ve atık hattı bağlantılarını valf gövdesine sabitleyen kilit klipsidir. Clack WS1 kılavuzunda H4615; tuz dirseği, ¾″ atık dirseği ve 1″ düz atık bağlantısı çizimlerinde “Elbow Locking Clip” olarak, WS1.5 ve WS2 kılavuzunda ise tuz dirseği ve drenaj bağlantılarında tutucu/kilit klipsi olarak geçer. Klips, tuz dirseğinin 270°, ¾″ atık dirseğinin 180° döndürülerek en uygun yöne çevrilmesine izin verir. Clack valflerde servis sırasında kaybolan veya kırılan klipsin yenilenmesi için kullanılır.
Clack Elbow Locking Clips H4615 (Dirsek Kilit Klipsi) Öne Çıkan Özellikleri
- Çok noktalı kullanım: Aynı H4615 kodu WS1 tuz dirseği, WS1 ¾″ atık dirseği, WS1 1″ düz atık bağlantısı, WS1.5 tuz dirseği, WS1.5 ve WS2 drenaj bağlantılarında kullanılır.
- Döndürülebilir bağlantı: Klips dirseği eksenel olarak kilitler; tuz dirseği 270°, ¾″ atık dirseği 180° çevrilerek tuz tankına veya gidere yöneltilebilir.
- Aletsiz söküm: Klips elle çekilerek çıkarılır, dirsek düz yukarı çekilerek sökülür. Clack, klipsin kaybolmaması için söküm sırasında yuvasına geri takılmasını önerir.
- Küçük ama kritik parça: Dirsek ve atık bağlantıları valfe bu klipsle tutturulur; klips eksik veya kırıksa bağlantı sabitlenmiş olmaz. Servis çantasında yedek bulundurmak pratik bir çözümdür.
Clack Elbow Locking Clips H4615 (Dirsek Kilit Klipsi) Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | Clack |
| Stok kodu | 1-CLK-YED-H4615 |
| Clack tanımı | Elbow Locking Clip (WS1.5/WS2 çizimlerinde Retaining / Locking Clip) |
| Clack parça no | H4615 |
| Kullanıldığı yerler (Clack kılavuzları) | WS1 tuz dirseği, WS1 ¾″ atık dirseği, WS1 1″ düz atık bağlantısı, WS1.5 tuz dirseği, WS1.5 ve WS2 drenaj bağlantıları |
| Dönüş açısı | Tuz dirseği 270°, ¾″ atık dirseği 180° |
Clack Elbow Locking Clips H4615 Hangi Parçalarla Kullanılır?
H4615, Clack çizimlerinde aşağıdaki bağlantılarla birlikte gösterilir:
| Bağlantı | Clack no | Valf serisi |
|---|
| Clack WS1 Brine Elbow (Tuz Dirseği) | V3330-01 | WS1, WS1TT, WS1.25 |
| Clack WS1 Tuz Dirseği (Quick) | V4144-01 | WS1, WS1TT, WS1.25 |
| Clack WS1 ¾″ Drain Elbow (Atık Dirseği) | V3158-01 | WS1, WS1.25 |
| Clack WS1 Drain Fitting 1″ düz | V3008-04 | WS1, WS1.25 |
| Clack WS15 Tuz Dirseği | H4612 | WS1.5 |
| Clack WS2 Drain Fitting Male NPT | V3008-05 | WS2 |
Clack listelerinde klips çoğu dirsek ve bağlantıdan ayrı kalem olarak yer alır; yeni bir dirsek alırken mevcut klipsinizin sağlam olduğunu kontrol edin. Farklı bir valf için kullanacaksanız stok kodunu bize iletin. Diğer bağlantı parçaları için Clack yedek parçaları sayfamıza bakabilirsiniz.
Clack Elbow Locking Clips H4615 Kullanım Alanları
- Tuz dirseği sabitleme: WS1 ve WS1.5 valflerde tuz tankı dirseğinin valfe kilitlenmesi ve tank yönüne çevrilmesi.
- Atık hattı bağlantısı: WS1 ¾″ atık dirseği, 1″ düz atık bağlantısı ve WS2 drenaj bağlantılarının sabitlenmesi; kum filtre ve yumuşatıcı ters yıkama hattının güvenliği.
- Servis yedeği: RFC veya DLFC temizliği sırasında kaybolan ya da kırılan klipsin hızlı yenilenmesi.
Diğer parçalar için Clack yedek parçaları kategorimize, komple kontrol valfleri için Clack valfler sayfamıza göz atabilirsiniz.
Clack Elbow Locking Clips H4615 Değişim Adımları
- Valfi by-pass konumuna alıp basıncı boşaltın.
- Eski klipsi yuvasından çekerek çıkarın; dirseğin veya atık bağlantısının yerinde kaldığını kontrol edin.
- Dirseği valfe sonuna kadar bastırarak oturtun.
- Yeni H4615 klipsini yuvasına tam olarak itin ve dirseği istenen yöne çevirin.
- Valfi servise alıp ters yıkama veya dolum sırasında bağlantıyı sızıntıya karşı kontrol edin.
Clack Elbow Locking Clips H4615 (Dirsek Kilit Klipsi) Hakkında Sık Sorulan Sorular
Clack tuz dirseği klipsi kaybolursa ne olur?
Clack, tuz ve atık dirseklerinin valfe kilit klipsiyle bağlandığını belirtir. Klips yoksa dirsek sabitlenmiş olmaz; valfi servise almadan önce klipsi yenileyin.
H4615 klips hangi Clack valflerde kullanılır?
Clack kılavuzlarında WS1 ailesinin tuz ve atık dirseklerinde, WS1.5 tuz dirseğinde, WS1.5 ve WS2 drenaj bağlantılarında aynı H4615 kodu geçer.
Klips tuz dirseği ile birlikte gelir mi?
Clack çizimlerinde klips dirsekten ayrı kalem olarak gösterilir. Dirsek değişiminde mevcut klips sağlamsa yeniden kullanılabilir; kırık veya gevşekse bu ürünle yenileyin. Yumuşatma sistemlerinizin servisinde yedek klips bulundurmanızı öneririz.
