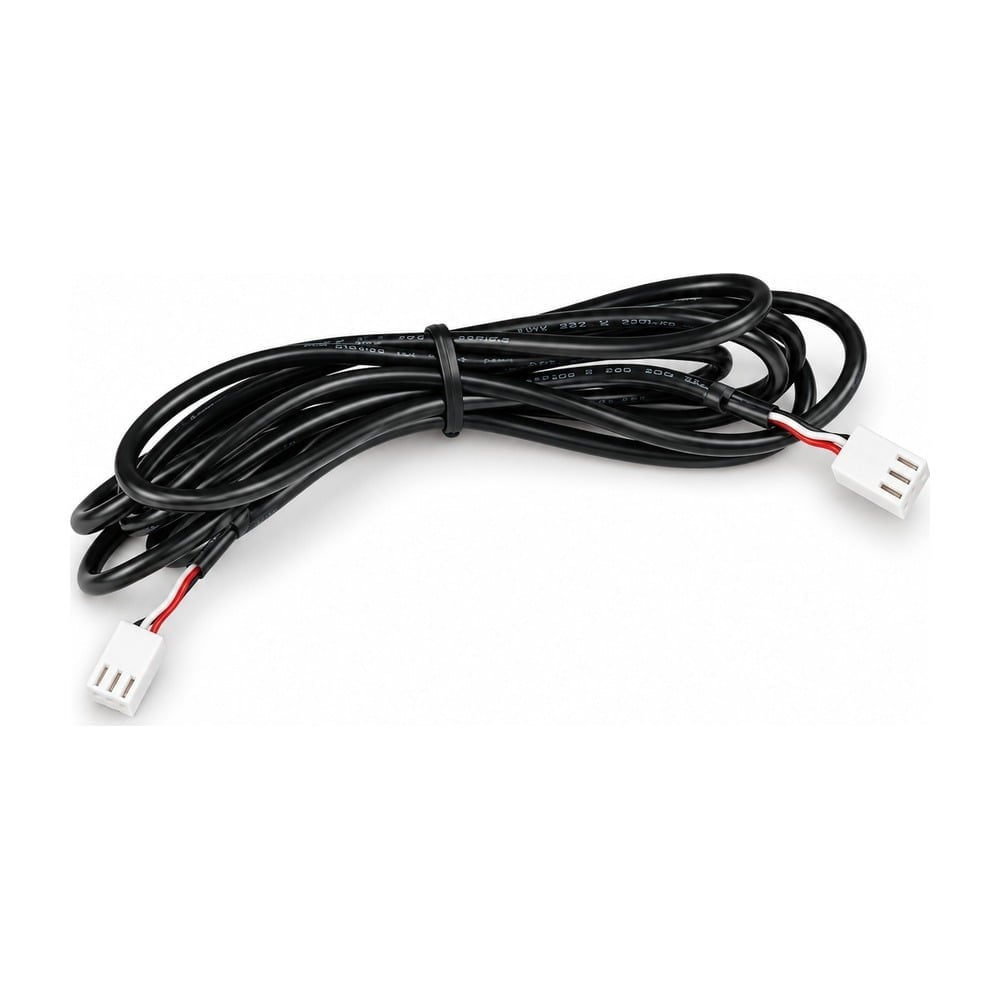

Clack Interconnect Cable (Valfler Arası): Dublex Sistemler İçin 8 ft Haberleşme Kablosu
Clack Interconnect Cable (Valfler Arası), ikiz tanklı (dublex) sistemlerde iki Clack kontrol valfinin elektronik kartlarını birbirine bağlayan haberleşme kablosudur. Clack parça listelerinde V3474 kodu ve "WS ALT CONNECT CORD 8FT BLK" tanımıyla geçen kablo, 8 ft (yaklaşık 2,4 m) uzunlukta ve siyah renktedir. ALT A ve ALT b olarak programlanan valfler bu kablo üzerinden hangi tankın serviste, hangisinin rejenerasyonda olacağını eşgüdümler. Ezilen, kopan ya da kaybolan kablonun yenilenmesinde ve yeni kurulan su yumuşatma sistemlerinde kullanılır.
Clack Interconnect Cable (Valfler Arası) Öne Çıkan Özellikleri
- 8 ft uzunluk: Yaklaşık 2,4 m uzunluk, iki valfin yan yana ya da birbirine yakın yerleştirildiği dublex kurulumlarda kartlar arasında yeterli mesafe sağlar.
- Üç pinli COMM CABLE bağlantısı: Kablonun her iki ucu, ALT A ve ALT b valflerin kartlarındaki COMM CABLE etiketli üç pinli girişe takılır.
- Yalnız ikiz tank çalışmasında: Clack kılavuzuna göre bu kablo ikiz tank (ALT A / ALT b) düzeni içindir; no hard water bypass ve ayrı kaynaktan rejenerasyon düzenlerinde kullanılmaz.
- MAV setlerinin bileşeni: Clack'in 1½″ (V3071) ve 2″ (V3076) motorlu alternatif vana parça listelerinde yer alır; ezilen ya da kopan kablo tek başına yenilenebilir.
Clack Interconnect Cable (Valfler Arası) Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | Clack |
| Stok kodu | 1-CLK-YED-V3474 |
| Clack sipariş kodu / tanımı | V3474 – WS ALT CONNECT CORD 8FT BLK |
| Uzunluk | 8 ft (yaklaşık 2,4 m) |
| Renk | Siyah |
| Bağlandığı giriş | Kontrol valfi kartındaki üç pinli COMM CABLE girişi (her iki valfte) |
| Kullanım | İkiz tank (ALT A / ALT b) çalışması |
| Kullanılmadığı düzenler | No hard water bypass (NHWB), ayrı kaynaktan rejenerasyon (SEPS) |
Clack Interconnect Cable Seçimi: Dublex Sistemdeki Kablolar
Bir Clack dublex sistemde üç farklı kablo bulunur ve her biri karttaki farklı girişe bağlanır. Arızalı kabloyu doğru tanımlamak için aşağıdaki tabloyu kullanabilirsiniz:
| Kablo | Karttaki giriş | Görevi |
|---|
| Interconnect Cable V3474 (8 ft) | COMM CABLE, 3 pin (iki valfte) | Valfler arası haberleşme |
| Alternatör motor kablosu (8 ft) | MAV, 2 pin (ALT A valfte) | Alternatör motorunun sürülmesi |
| Sayaç kablosu | METER, 3 pin | Debi ve tüketim sinyali |
Bu kablonun kullanımı Clack'in 1,5″, 2″ ve 2″ QC valf kılavuzunda tanımlanır. WS1 ya da WS125 dublex sisteminiz için kullanacaksanız ya da kablonun hangi valfle uyumlu olduğundan emin değilseniz valf stok kodunu bize iletin.
Alternatörler, sayaçlar ve diğer elektronik parçalar için Clack yedek parçaları sayfamıza, dublex sistemi oluşturan kontrol valfleri için Clack valfler kategorimize göz atabilirsiniz.
Clack Interconnect Cable Nerelerde Kullanılır?
- Dublex yumuşatıcı kurulumu: İki tanklı su yumuşatma sistemlerinde ALT A ve ALT b valflerinin birlikte çalışması için bağlantı kurar.
- Arızalı kablo değişimi: Ezilmiş, kopmuş ya da konnektörü hasar görmüş kablo nedeniyle valflerin birbirini görmediği durumlarda yenisiyle değiştirilir.
- Sistem yeniden yerleşimi: Endüstriyel su arıtma tesislerinde tanklar yeniden konumlandırıldığında iki valf arasındaki bağlantı yeniden kurulur; kablo boyu 8 ft (yaklaşık 2,4 m) olduğundan valfler bu mesafe içinde kalmalıdır.
Diğer parçalar için Clack yedek parçaları kategorimize, komple kontrol valfleri için Clack valfler sayfamıza göz atabilirsiniz.
Clack Interconnect Cable Montaj Adımları
- Her iki valfin adaptörünü prizden çekin ve valf kapaklarını çıkarın.
- Arka plakanın içindeki yuvarlak kablo geçiş yerini (knock-out) açın; Clack, arka plakadan en fazla 2 ek kablo geçirilebileceğini belirtir.
- Kabloyu iki valfin arka plakasından geçirip uçlarını kartlardaki COMM CABLE etiketli üç pinli girişlere takın.
- Kabloları gerilim tutucu yuvadan geçirip V3805 strain relief kapak kitiyle kapatın; yakındaki lehim ya da yapıştırma bağlantılarının soğumasını bekleyin.
- Kapakları takıp enerjiyi verin; valflerin ALT A ve ALT b olarak programlandığını kontrol edin.
Clack Interconnect Cable (Valfler Arası) Hakkında Sık Sorulan Sorular
Clack interconnect cable no hard water bypass için gerekli mi?
Hayır. Clack kılavuzuna göre 8 ft valfler arası kablo yalnız ikiz tank çalışmasında kullanılır; no hard water bypass ve ayrı kaynaktan rejenerasyon düzenlerinde gerekmez.
Clack V3474 kablo valfin hangi girişine takılır?
Her iki kontrol valfinin kartındaki COMM CABLE etiketli üç pinli girişe takılır. Alternatör motoru ayrı bir kabloyla MAV girişine, sayaç ise METER girişine bağlanır.
İki sayaçlı dublex sistemde interconnect kablo nasıl kullanılır?
Clack, bazı uluslararası ve özel kartlarda her valfe ayrı sayaç bağlanabildiğini ve bu durumda kablodaki sol telin ayrılması ya da kesilmesi gerektiğini belirtir. Kartınızın bu düzeni desteklediğinden emin değilseniz Clack yedek parçaları ekibimize valf stok kodunu iletin.
