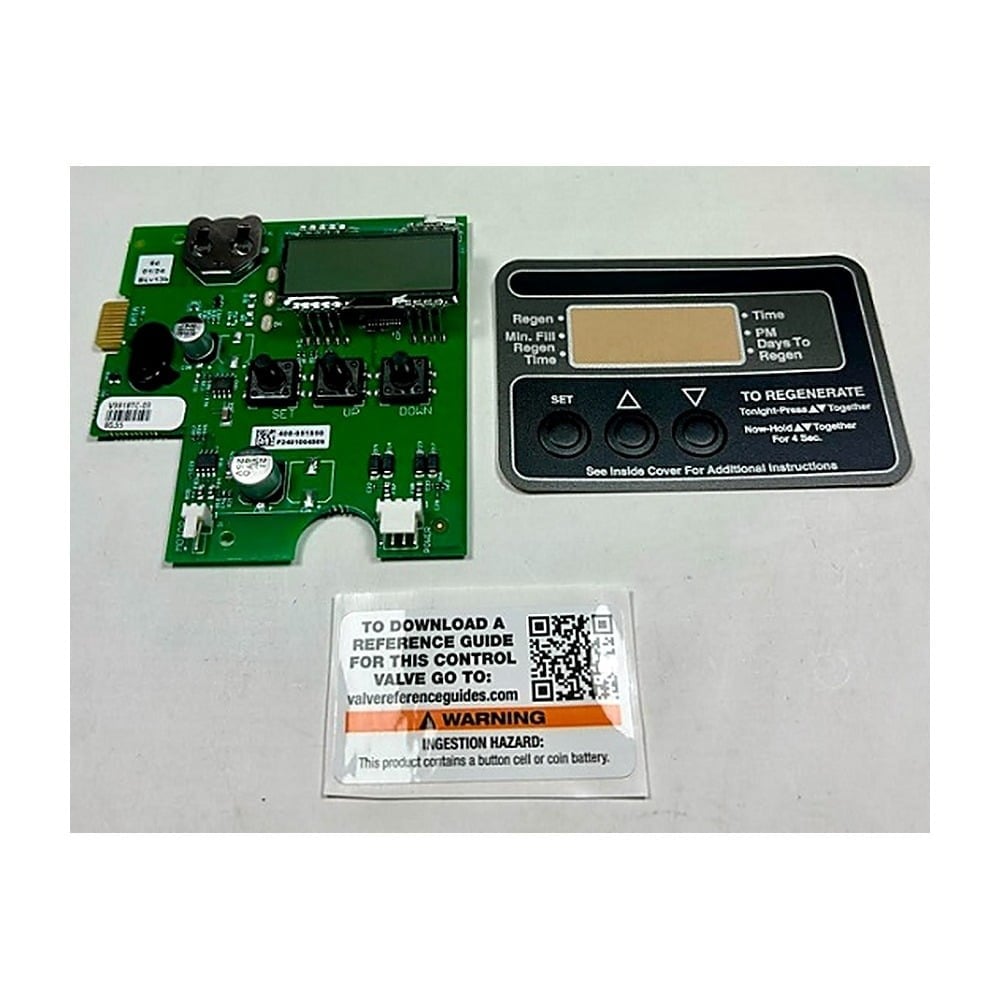

Clack TC Board (3 Tuşlu): WS1TC ve WS1.25TC Valfler İçin Zaman Kontrollü Elektronik Kart
Clack TC Board (3 Tuşlu), Clack WS1TC ve WS1.25TC zaman kontrollü valflerin yedek elektronik kontrol kartıdır. Clack'in TC kılavuzu bu kartı "WS1/125TC 4 digit" yedek kart olarak listeler. Kart SET, ▲ ve ▼ tuşlarıyla programlanır; rejenerasyonu 1–99 gün aralıkla ya da haftanın seçilen günlerinde başlatır. Yumuşatıcı için altı, rejeneratif filtre için bir ve yalnız ters yıkamalı filtre için üç program içerir. Program bilgileri kalıcı hafızada saklanır. Ekranı yanmayan ya da arızalanan TC valflerde, valf gövdesi değiştirilmeden su yumuşatma sistemlerini ve filtreleri yeniden çalışır hale getirir.
Clack TC Board (3 Tuşlu) WS1 / WS1.25 TC Kontrol Kartı Öne Çıkan Özellikleri
- Üç tuşla programlama: SET, ▲ ve ▼ tuşlarıyla program, dolum süresi, takvim ve rejenerasyon saati ayarlanır.
- 10 rejenerasyon programı: P0–P5 yumuşatıcı, P6 rejeneratif filtre, P7–P9 yalnız ters yıkamalı filtre programlarıdır.
- İki takvim seçeneği: 1–99 gün aralıklı ya da 7 günlük haftalık takvimle çalışır; diferansiyel basınç anahtarı girişiyle de rejenerasyon başlatılabilir.
- Kalıcı hafıza ve pil yedeği: Program bilgileri kalıcı hafızada tutulur. Clack'e göre pil bitmemişse saat bilgisi elektrik kesintisinde 8 saate kadar korunur; pil tipi 3 V CR2032'dir.
- Komple değişen parça: Clack, kart üzerinde kullanıcı tarafından onarılabilecek parça olmadığını belirtir; arızada kart komple değiştirilir.
Clack TC Board (3 Tuşlu) WS1 / WS1.25 TC Kontrol Kartı Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | Clack |
| Stok kodu | 1-CLK-YED-V3818TC-BOARD |
| Clack kılavuz kodu | V3818TC-03BOARD (WS1/125TC 4 digit PCB) |
| Uyumlu valf | Clack WS1TC ve WS1.25TC |
| Tuşlar | SET, ▲, ▼ |
| Programlar | P0–P5 yumuşatıcı, P6 rejeneratif filtre, P7–P9 ters yıkamalı filtre |
| Takvim | 1–99 gün aralık veya 7 günlük |
| Bağlantılar | Güç (4 pin), motor (2 pin), diferansiyel basınç anahtarı girişi |
| Besleme | 15 V DC, 500 mA adaptör |
| Saat yedekleme | CR2032 3 V lityum pil, 8 saate kadar |
Clack TC Board mu, EI Board mu? Kontrol Kartı Seçimi
Clack valflerde kart, valfin kontrol tipine göre seçilir. TC Board (3 Tuşlu) zaman kontrollü WS1TC ve WS1.25TC valfler için listelenir:
| Özellik | TC Board (3 tuşlu) | EI Board (4 tuşlu) |
|---|
| Tuşlar | SET, ▲, ▼ | NEXT, REGEN, ▲, ▼ |
| Kontrol tipi | Zaman kontrollü | Sayaçlı (volumetrik) ve zaman |
| Su sayacı | Kullanılmaz | Kullanılabilir |
| Valfler | WS1TC, WS1.25TC | EI kontrollü WS1, WS1.25, WS1.5, WS2 |
Kartın tipini, mevcut valfinizin ön panelindeki tuş sayısından anlayabilirsiniz. Valf modelleri için Clack valfler kategorimize bakabilirsiniz. Emin değilseniz valf stok kodunu bize iletin.
Clack TC Board (3 Tuşlu) Hangi Durumlarda Değiştirilir?
- Ekran yanmıyor: Clack arıza tablosunda prizin, adaptörün ve bağlantının kontrolünden sonra son adım arızalı kartın değiştirilmesidir.
- Saat sürekli kayboluyor: Pil değişimi ve kesintisiz priz kontrolüne rağmen saat korunmuyorsa Clack arıza tablosuna göre kart arızası olabilir.
- WS1 TC filtre ve yumuşatıcılar: Kum filtre sistemleri ve zaman kontrollü yumuşatıcılarda arızalı kartın yenilenmesi için kullanılır.
Diğer parçalar için Clack yedek parçaları kategorimize, komple kontrol valfleri için Clack valfler sayfamıza göz atabilirsiniz.
Clack TC Board Değişimi ve Yeniden Programlama
- Adaptörü prizden çekin, valf kapağını çıkarın ve güç, motor ve varsa diferansiyel basınç anahtarı fişlerini karttan ayırın.
- Drive bracket üst ortasındaki mandalı kaldırıp kartın üst kenarını dışa doğru çekin; yaklaşık 45° eğildiğinde alt kenardaki pimlerden kurtarın. Kartı kenarlarından tutun.
- Yeni kartın alt deliklerini pimlere oturtup mandalın altına girene kadar itin; kabloları tutuculara yerleştirip motor ve güç fişlerini takın.
- OEM kurulumuna girin (SET ve ▲'ya 3 saniye, bırakıp tekrar 3 saniye basın); programı, dolum süresini ve takvim tipini seçin.
- Rejenerasyon saatini, gün aralığını ve günün saatini girin; kapağı takıp ekranın normal göründüğünü kontrol edin.
Clack TC Board (3 Tuşlu) WS1 / WS1.25 TC Kontrol Kartı Hakkında Sık Sorulan Sorular
Clack TC valfin ekranı yanmıyor, kart mı bozuk?
Önce prizi, adaptörü ve karta giden güç fişini kontrol edin. Bunlar sağlamsa Clack arıza tablosuna göre kartın değiştirilmesi gerekir.
TC kart EI valfe takılır mı?
Clack, TC kartı WS1TC ve WS1.25TC zaman kontrollü valfler için listeler. Sayaçlı EI valflerde 4 tuşlu EI Board kullanılır.
Kart değişince ayarları yeniden girmem gerekir mi?
Evet. Yeni kartta önceki valfin ayarları bulunmaz; program, dolum süresi, takvim ve saat yeniden girilir. Motor, dişli ve diğer parçalar için Clack yedek parçaları kategorimize bakabilirsiniz.
