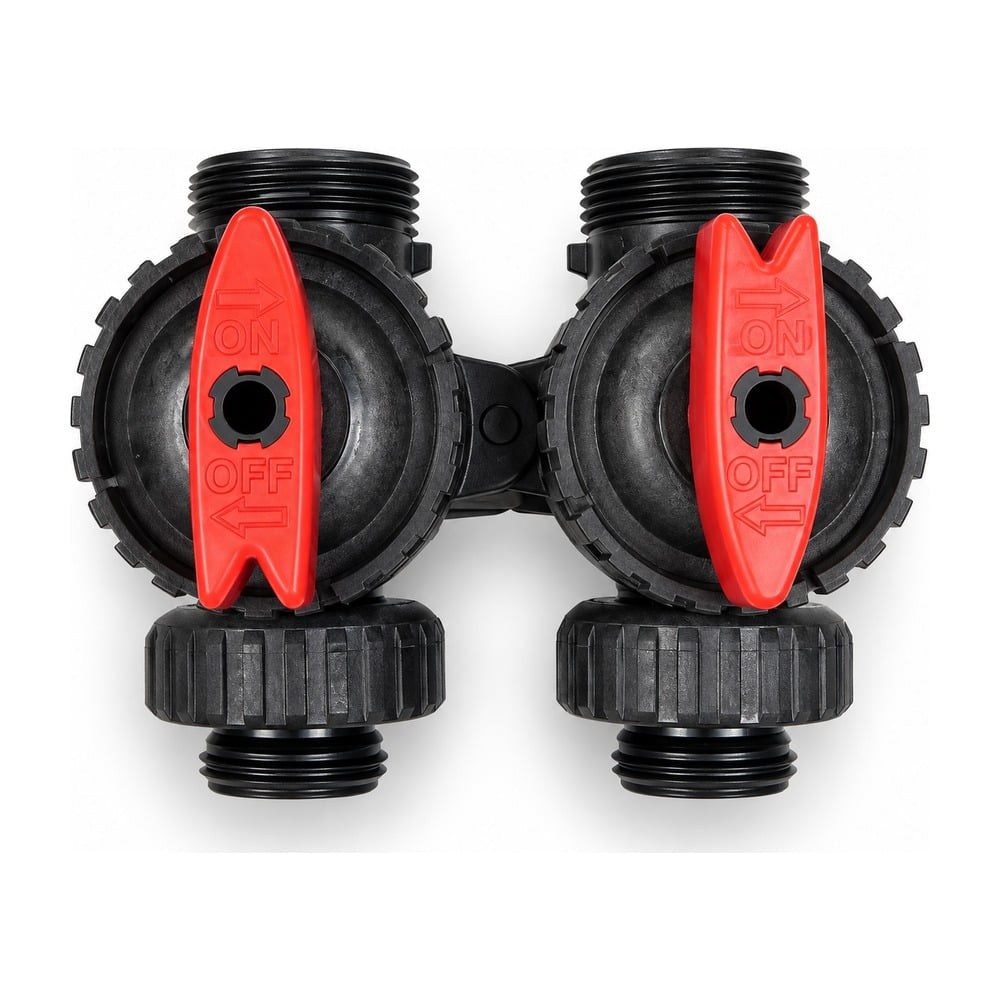

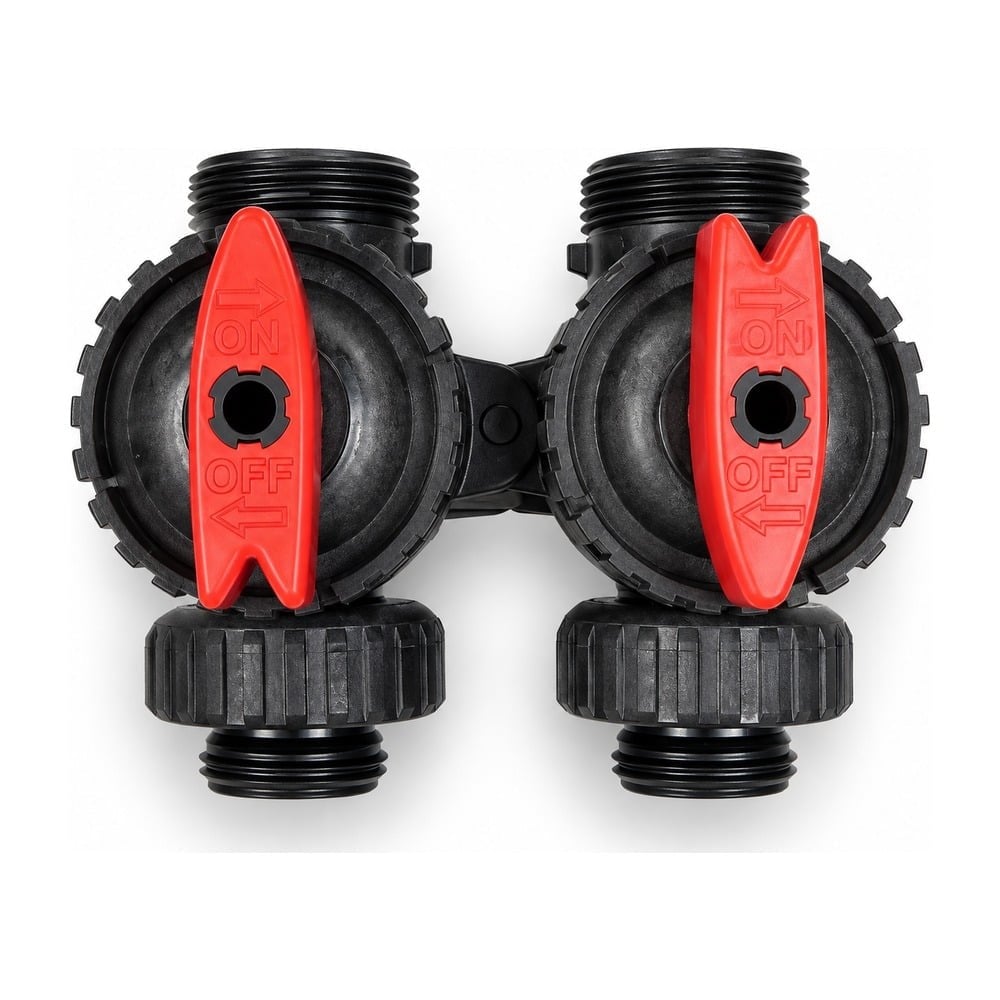

Clack WS1 Bypass Vanası: 1″ Tam Akışlı, Dört Konumlu Plastik By-pass Vanası
Clack WS1 Bypass Vanası (V3006), Clack WS1 kontrol valfini tesisattan ayırmak için kullanılan 1″ tam akışlı by-pass vanasıdır. Clack'e göre vana; normal çalışma, bypass, diyagnostik ve kapalı olmak üzere dört konuma sahiptir. Diyagnostik konum, binaya arıtılmamış su verilirken servis personelinin basınç altındaki sistem üzerinde çalışmasına imkân tanır. Gövde ve rotorlar cam elyaf takviyeli Noryl, somun ve kapaklar cam elyaf takviyeli polipropilendir; vana tamamen metal içermeyen plastik yapıdadır. Valfe elle sıkılan somunlarla bağlanır ve su yumuşatma sistemleri ile filtrelerde servis kolaylığı sağlar.
Clack WS1 Bypass Vanası 1" Dört Konumlu (V3006) Öne Çıkan Özellikleri
- Dört çalışma konumu: Birbirinin yerine takılabilen iki tıpa vana, kırmızı ok biçimli kollarla bağımsız olarak kumanda edilir. Kolların yönü suyun akış yolunu gösterir.
- Tam akışlı 1″ tasarım: Clack'in WS1 servis debisi değeri olan 27 gpm (6,1 m³/h, 15 psi basınç kaybında) bypass ve sayaç dahil ölçülmüştür.
- Metal içermeyen yapı: Noryl gövde ve rotorlar, polipropilen somun ve kapaklardan oluşur; Clack'e göre servis için alet gerektirmez.
- Kendinden yağlamalı EPDM contalar: Contalar uzun süre kullanılmadığında vananın sıkışmasını önlemeye yardımcı olur; iç O-ring'ler kolayca değiştirilir.
- Eksen kaçıklığı toleransı: Split ring tasarımı yaklaşık 2° eksen kaçıklığını tolere eder. Vana sistemin ya da borunun ağırlığını taşımak için tasarlanmamıştır.
Clack WS1 Bypass Vanası 1" Dört Konumlu (V3006) Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | Clack |
| Stok kodu | 1-CLK-YED-V3006 |
| Clack sipariş kodu | V3006 |
| Uyumlu valf | Clack WS1 |
| Valf bağlantısı | 1″ quick connect somun (V3151), split ring (V3150), O-ring 215 (V3105); her biri 2 adet |
| İç parçalar | 2 adet 1″ rotor, kapak, kol, rotor conta tutucusu; O-ring 135, 112, 214 |
| Gövde ve rotor malzemesi | Cam elyaf takviyeli Noryl |
| Somun ve kapak malzemesi | Cam elyaf takviyeli polipropilen |
| Conta malzemesi | Kendinden yağlamalı EPDM |
| Konumlar | Normal, bypass, diyagnostik, kapalı |
| Tesisat rakoru | Dahil değil (rakor takımları çift halinde ayrı satılır) |
Clack WS1 Bypass Vanası Konumları ve Bağlantı Seçimi
Clack kılavuzuna göre WS1 bypass vanasının dört konumu şöyle kullanılır:
| Konum | Giriş kolu | Çıkış kolu | Sonuç |
|---|
| Normal çalışma | Akış yönünde | Akış yönünde | Su valften geçer, arıtılmış su verilir |
| Bypass | Merkeze | Merkeze | Valf izole edilir, tesisata arıtılmamış su gider |
| Diyagnostik | Akış yönünde | Merkeze | Valf basınç altında kalır; tesisata arıtılmamış su gider, valften tesisata çıkış olmaz |
| Kapalı | Merkeze | Akış yönünde | Tesisata su gitmez |
- Clack'e göre tesisat rakor takımları (iki rakor, iki somun, iki split ring, iki O-ring) ve bypass vanası kontrol valfinden ayrı satılır; bypass parça listesinde tesisat rakoru yoktur.
- Dikey montaj gereken yerlerde Clack'in V3191-01 dikey adaptör takımı kullanılır.
Rakor, adaptör ve diğer parçalar için Clack yedek parçaları, tüm vana ekipmanları için valf ve aksesuarları sayfamıza bakabilirsiniz. Valfinizle uyumundan emin değilseniz stok kodunu bize iletin.
Clack WS1 Bypass Vanası Nerelerde Kullanılır?
- Servis ve arıza anında izolasyon: Valf bakımı sırasında binaya su vermeye devam ederken kontrol valfini tesisat basıncından ayırır.
- Basınç altında diyagnostik: Diyagnostik konumda servis personeli, tesisata arıtılmamış su verilirken basınçlı sistem üzerinde çalışabilir.
- Tesisattaki gizli bypass'ın tespiti: Clack'e göre kapalı konumda çıkış tarafında su varsa, binada sistemi atlayan başka bir bağlantı vardır.
- Yumuşatıcı ve filtre girişleri: WS1 valfli yumuşatıcı, kum filtre ve karbon filtre sistemlerinde servis vanası olarak kullanılır.
Diğer parçalar için Clack yedek parçaları kategorimize, komple kontrol valfleri için Clack valfler sayfamıza göz atabilirsiniz.
Clack WS1 Bypass Vanası Montajı ve Bakımı
- Rakorları önce tesisata bağlayın; lehim ya da solvent yapıştırıcı tamamen soğuyup kurumadan somun, split ring ve O-ring'i takmayın.
- Somunu, ardından split ring'i ve en son O-ring'i geçirin; bypass'ı valfe ve rakorlara elle sıkarak bağlayın. Boru anahtarı ve diş macunu kullanmayın.
- Bakım öncesi sistemin basıncını boşaltın; kırmızı kolları birkaç kez merkeze ve geri çevirerek rotorların serbest döndüğünü kontrol edin.
- Kapağı sökün ve kapak, rotor ve kolu tek parça halinde hafifçe çevirerek çıkarın; rotoru temizleyip aşınmış O-ring'leri değiştirin.
- Siyah O-ring'lerde yalnız silikon bazlı yağlayıcı kullanın; vazelin ve hidrokarbon içeren yağlayıcılar contalara zarar verir.
Clack WS1 Bypass Vanası 1" Dört Konumlu (V3006) Hakkında Sık Sorulan Sorular
Clack bypass vanası konumları nelerdir?
Normal çalışma, bypass, diyagnostik ve kapalı. Konum, giriş ve çıkış kollarının akış yönüne ya da vananın merkezine bakmasıyla belirlenir.
Clack bypass vanası rakorlarla birlikte mi gelir?
Clack'in bypass parça listesinde tesisat rakoru yoktur. Bypass, valfe kendi somun, split ring ve O-ring'leriyle bağlanır; tesisat tarafı için ayrı satılan bir WS1 rakor takımı gerekir.
Bypass açıkken neden sert su geliyor?
Clack arıza tablosunda sert su gelmesinin nedenleri arasında açık ya da arızalı bypass vanası yer alır. Kolları normal çalışma konumuna alın; sorun sürerse rotor ve O-ring'leri kontrol edin.
Bypass kolu zor dönüyor, ne yapmalıyım?
Sistemin basıncını boşaltıp kolları birkaç kez çevirin. Gerekirse kapakları açıp rotor ve O-ring'leri temizleyin ya da değiştirin; yalnız silikon yağlayıcı kullanın.
