Clack WS1 ByPass Vertical Adapter Asy: WS125 Dublex Kurulumu İçin Dikey Adaptör Seti (V3191-01)

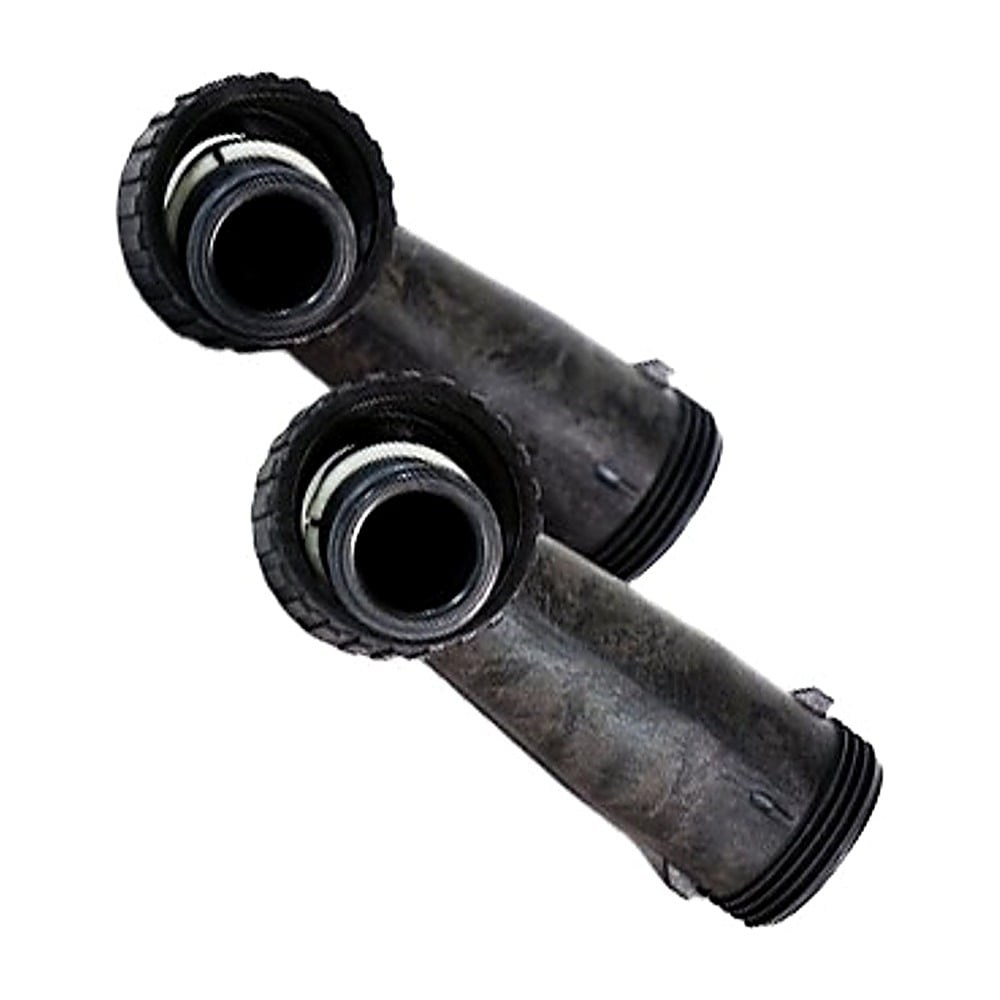

Clack WS1 ByPass Vertical Adapter Asy, Clack'in WS1 ve WS1.25 servis kılavuzunda V3191-01 koduyla "WS1 Bypass Vertical Adapter Assembly" olarak listelenen dikey adaptör setidir. Set; iki adet V3191 dikey adaptör, iki adet 1″ quick connect somun, iki adet split ring ve iki adet O-ring 215'ten oluşur. HSC kataloğuna göre WS125 dublex valf, V3069MM-01 (Male x Male) alternatörle kurulurken 2 takım V3191-01 ve 2 takım V3007-08 yoke gerekir. Set, WS1 bağlantı sisteminin elle sıkılan somun ve split ring yapısını kullanır. Dublex kurulumda gereken diğer bağlantı parçaları Clack yedek parçaları kategorimizde yer alır.
Clack WS1 ByPass Vertical Adapter Asy Öne Çıkan Özellikleri
- Komple set: Clack parça listesine göre set; 2 adet V3191 WS1 bypass dikey adaptör, 2 adet V3151 WS1 1″ quick connect somun, 2 adet V3150 split ring ve 2 adet V3105 O-ring 215 içerir.
- Dublex alternatör bağlantısı: Katalogdaki WS125 Dublex Softener Set dipnotuna göre V3069MM-01 alternatörle dublex valf yapılırken 2 takım V3191-01 kullanılır. V3069FF-01 (Female x Female) alternatörle kurulumda dipnot bu set yerine 4 takım V3007-08 yoke öngörür.
- Elle sıkılan bağlantı: Clack, WS1 somun bağlantılarının elle sıkılmasını, boru anahtarı kullanılmamasını belirtir. Split ring tasarımı yükü somun yüzeyine yayarak sızıntı riskini azaltır.
- Sete dahil olmayanlar: Set içeriği adaptör, somun, split ring ve O-ringden oluşur; alternatör, bypass vanası ve V3007-08 yoke sete dahil değildir, ayrıca temin edilir.
Clack WS1 ByPass Vertical Adapter Asy Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | Clack |
| Stok kodu | 1-CLK-YED-V3191-01 |
| Marka / seri | Clack Water Specialist WS1 |
| Clack sipariş kodu / tanımı | V3191-01 – WS1 Bypass Vertical Adapter Assembly |
| Set içeriği | 2 × V3191 dikey adaptör, 2 × V3151 1″ QC somun, 2 × V3150 split ring, 2 × V3105 O-ring 215 |
| Bağlantı tipi | WS1 1″ quick connect (somun + split ring + O-ring) |
| Katalogdaki kullanım | V3069MM-01 alternatörle WS125 dublex kurulumu (2 takım) |
| Sete dahil olmayanlar | Alternatör, bypass vanası, V3007-08 yoke |
Clack WS1 ByPass Vertical Adapter Asy Hangi Alternatörle Kullanılır?
HSC kataloğundaki WS125 Dublex Softener Set dipnotları, alternatör tipine göre gereken bağlantı parçalarını ayırır:
| Alternatör | Gereken bağlantı parçası |
|---|
| Clack WS1/WS125 Dublex Alternatör (Male x Male), V3069MM-01 | 2 takım V3191-01 + 2 takım V3007-08 |
| Clack WS1/WS125 Dublex Alternatör (Female x Female), V3069FF-01 | 4 takım V3007-08 |
V3007-08, katalogda Clack WS125 Plastik Yoke (1 ¼″) adıyla yer alır. Yedek somun gerekiyorsa Clack WS1 Nut 1″ (V3151) tek başına da sunulur. Katalog bu eşleşmeyi WS125 dublex set için verir; WS1 dublex bir sistemde kullanacaksanız ya da valfinizle uyumlu olduğundan emin değilseniz valf ve alternatör stok kodlarını bize iletin.
WS1 ve WS125 seri kontrol valfleri için Clack valfler, vana ve rakor seçenekleri için valf ve aksesuarları kategorilerimizi inceleyebilirsiniz.
Clack WS1 ByPass Vertical Adapter Nerelerde Kullanılır?
- WS125 dublex kurulum: Male x Male V3069MM-01 alternatörle iki WS125 valfi birleştiren dublex sistemlerde, katalog dipnotuna göre 2 takım V3191-01 kullanılır.
- Dublex yumuşatıcı sistemleri: Bir tank servisteyken diğerinin rejenere edildiği ikiz tanklı su yumuşatma sistemlerinin bağlantı grubunun parçasıdır.
- Bağlantı parçası yenileme: Mevcut dublex kurulumda adaptör, somun, split ring ya da O-ring hasar gördüğünde bağlantı grubu komple yenilenir.
Diğer parçalar için Clack yedek parçaları kategorimize, komple kontrol valfleri için Clack valfler sayfamıza göz atabilirsiniz.
Clack WS1 ByPass Vertical Adapter Montaj Adımları
- Sistemi bypass konumuna alın ya da giriş vanasını kapatın, ardından basıncı boşaltın.
- Clack'in WS1 bağlantılarında verdiği sırayla önce somunu, sonra split ringi, en son O-ring 215'i adaptöre geçirin.
- O-ringlerde gerekiyorsa yalnız silikon esaslı yağ kullanın; vazelin ve petrol türevi yağlayıcılar contalara zarar verir. Split ring ve O-ringlere yapıştırıcı ya da astar bulaştırmayın.
- Somunları elle sıkın; gerekirse pense yalnız sökmek için kullanılır, boru anahtarı kullanmayın. Kapaklarda O-ring sızdırmazlığı olduğundan teflon bant gerekmez.
- Basıncı yavaşça verip bağlantı noktalarında sızıntı olup olmadığını kontrol edin.
Clack WS1 ByPass Vertical Adapter Asy Hakkında Sık Sorulan Sorular
Clack V3191-01 ne işe yarar?
WS1 bağlantı sistemine uygun dikey adaptör setidir. HSC kataloğuna göre V3069MM-01 alternatörle WS125 dublex valf kurulurken 2 takım V3191-01 kullanılır.
Clack WS1 bypass vertical adapter setinin içinde neler var?
Clack parça listesine göre 2 adet V3191 dikey adaptör, 2 adet V3151 1″ quick connect somun, 2 adet V3150 split ring ve 2 adet V3105 O-ring 215 bulunur. Alternatör, bypass vanası ve yoke sete dahil değildir.
V3069FF-01 alternatörle V3191-01 gerekir mi?
Katalog dipnotu Female x Female V3069FF-01 alternatörle dublex kurulum için 4 takım V3007-08 yoke öngörür; V3191-01 bu listede yer almaz. Emin değilseniz Clack yedek parçaları için alternatör stok kodunu bize iletin.
