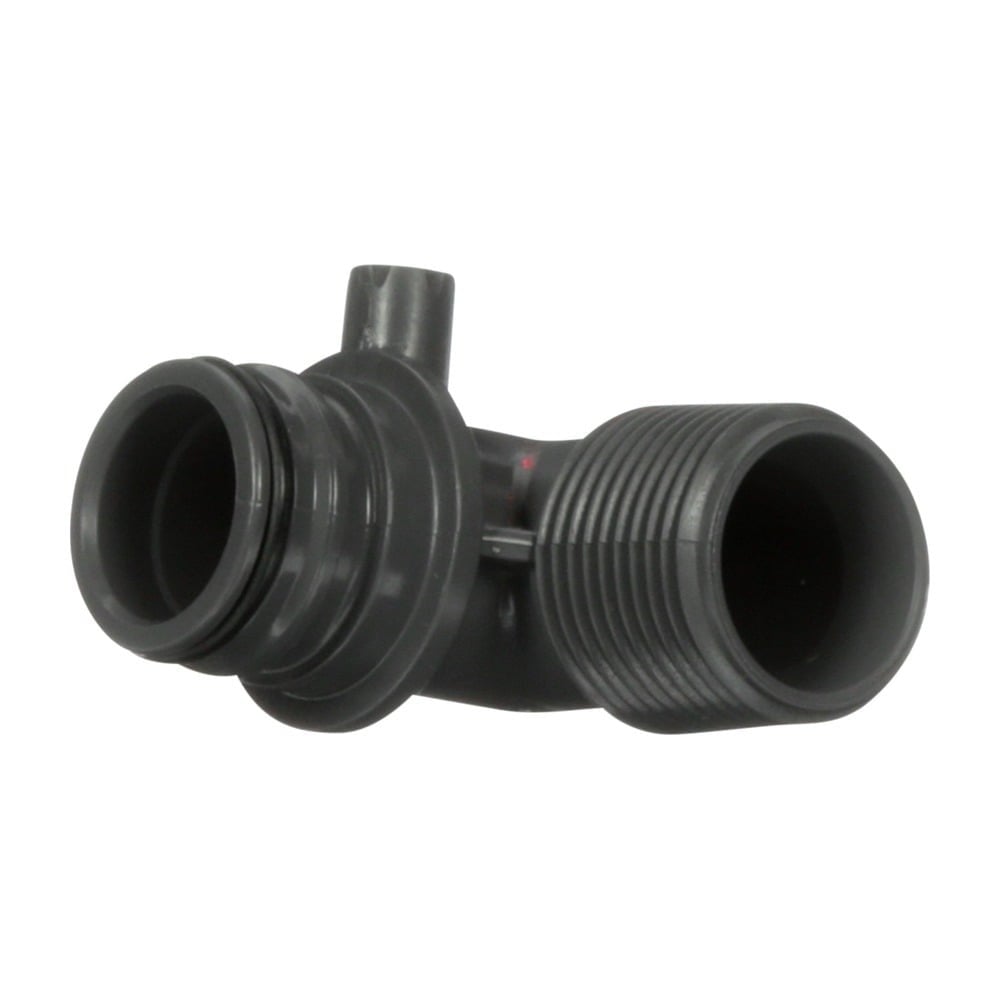

Clack WS1 ¾″ Drain Elbow V3158-01: Ters Yıkama Suyunu Drenaja Veren Atık Dirseği
Clack WS1 ¾″ Drain Elbow (V3158-01), WS1 ve WS1.25 kontrol valflerinin üstündeki drenaj çıkışına takılan standart ¾″ erkek atık dirseğidir. Dirseğin içine yerleşen drenaj hattı akış kontrolü (DLFC), ters yıkama debisini sınırlayarak mineral yatağının taşmadan açılmasını sağlar. Dirsek, 5/8″ polytube hortum ya da ¾″ NPT drenaj hattı bağlantısına uygundur ve 180 derece döndürülerek en yakın gidere yönlendirilebilir. Çatlayan ya da bağlantı dişi zarar gören dirseği, valfi sökmeden kilit klipsini çekerek değiştirebilirsiniz. Tüm WS1 parçaları için Clack yedek parçaları kategorimize bakabilirsiniz.
Clack WS1 ¾" Drain Elbow V3158-01 (Atık Dirseği) Öne Çıkan Özellikleri
- DLFC yuvası: Dirsek, ¾″ DLFC pullarını V3159-01 tutucu ile taşır. Clack'e göre ¾″ dirsek kullanılıyorsa bir DLFC takılması zorunludur.
- Geniş debi aralığı: ¾″ dirseğe uygun DLFC'ler 0,7–10 gpm (2,6–37,9 lpm) aralığında sunulur.
- İki bağlantı seçeneği: 5/8″ polytube (V3192 somun ve polytube insert ile) ya da ¾″ NPT drenaj hattı bağlanabilir.
- Klipsli hızlı montaj: Dirsek valfe H4615 kilit klipsiyle bağlanır ve O-ring 019 (V3163) ile sızdırmazlık sağlar; alet gerekmez.
- Susturuculu ve susturucusuz seçenek: Clack kılavuzunda susturucusuz versiyon V3158-02 olarak ayrıca listelenir; bu ürün V3158-01 kodlu dirsektir.
Clack WS1 ¾" Drain Elbow V3158-01 (Atık Dirseği) Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | Clack |
| Stok kodu | 1-CLK-YED-V3158-01 |
| Clack parça no / tanım | V3158-01 – WS1 Drain Elbow ¾ Male |
| Bağlantı | ¾″ erkek; 5/8″ polytube veya ¾″ NPT drenaj hattı |
| DLFC aralığı (¾″) | 0,7–10 gpm (2,6–37,9 lpm) |
| Bağlantı elemanları | H4615 kilit klipsi, V3163 O-ring 019, V3159-01 DLFC tutucu |
| Uyumlu seri | Clack WS1, WS1.25, WS1TT |
Clack WS1 ¾″ Drain Elbow V3158-01 mi, 1″ Drain Fitting mi?
Atık bağlantısı, filtre veya yumuşatıcının ihtiyaç duyduğu ters yıkama debisine göre seçilir:
| Bağlantı | DLFC debi aralığı | Ne zaman? |
|---|
| ¾″ Drain Elbow (V3158-01) | 0,7–10 gpm (2,6–37,9 lpm) | Ters yıkama debisi 10 gpm'i aşmayan tanklar |
| 1″ düz atık bağlantısı (V3008 serisi) | 9–25 gpm (34,1–94,6 lpm) | Daha yüksek ters yıkama debisi gereken tanklar |
Clack, doğru DLFC'yi seçmek için mineral üreticisinin yatak genleşme tablosundan birim alan başına ters yıkama debisini alıp tank kesitiyle çarpmayı ve en yakın DLFC'yi seçmeyi önerir. 7 gpm (26,5 lpm) üzerindeki ters yıkama debilerinde ya da 6,1 m'yi aşan drenaj hattında en az ¾″ hat kullanılmalıdır. Katalogdaki bu kalem yalnız dirsektir; DLFC pulu “WS1 DLFC ¾″ (022 - 100)” adıyla ayrı stok kodundadır. Clack, dirsek ve tutucuyu birlikte V4057 kodlu takım olarak da sunar; mevcut tutucunuz sağlamsa yeni dirseğe aktarabilirsiniz. Dirseğin kullanıldığı hazır sistemler için kum filtre sistemleri ve su yumuşatma sistemleri sayfalarımıza bakabilirsiniz.
Clack WS1 ¾″ Drain Elbow V3158-01 Kullanım Alanları
- Yumuşatıcı valfleri: Rejenerasyon sırasında ters yıkama, tuzlu su emişi ve durulama suyunu drenaja yönlendirir.
- Filtre valfleri: Kum, multimedya ve karbon filtre tanklarında yatak genleşmesini DLFC ile kontrol ederek mineral kaybını önler.
- Arızalı dirsek değişimi: Çatlamış gövde, sıyrılmış diş ya da sızdıran bağlantılarda dirsek tek başına yenilenir.
Diğer parçalar için Clack yedek parçaları kategorimize, komple kontrol valfleri için Clack valfler sayfamıza göz atabilirsiniz.
Clack WS1 ¾″ Drain Elbow V3158-01 Değişim Adımları
- Valfi bypass'a alın ve basıncı boşaltın.
- Kilit klipsini düz şekilde çekip çıkarın ve dirseği yukarı doğru çekin; klipsi kaybolmaması için yuvasına geri takın.
- Beyaz DLFC tutucuyu çevirerek çıkarın; DLFC pulunu ve tutucuyu sulandırılmış sodyum bisülfit ya da sirkeyle temizleyip yeni dirseğe yerleştirin.
- Pulun üzerindeki numaranın ve yuvarlatılmış yüzün görünür tarafta kaldığından emin olun.
- Dirseği O-ring'i oturana kadar bastırın, klipsi takın ve drenaj hattını bağlayın.
Clack WS1 ¾" Drain Elbow V3158-01 (Atık Dirseği) Hakkında Sık Sorulan Sorular
Clack WS1 atık dirseği DLFC ile birlikte mi geliyor?
Katalogda bu kalem yalnız dirsek (V3158-01) olarak yer alır. DLFC pulları katalogda “WS1 DLFC ¾″” adıyla ayrıca listelenir. Valfler DLFC'siz sevk edilir ve dirsekte bir DLFC kullanılması zorunludur.
WS1 atık dirseğine hangi hortum takılır?
5/8″ esnek polytube hortum ya da ¾″ NPT drenaj hattı bağlanabilir. Polytube için ¾″ dirsek somunu ve 5/8″ polytube insert ayrıca kullanılır.
Ters yıkama debisi yüksekse hangi atık bağlantısı seçilmeli?
¾″ dirsekteki DLFC'ler 10 gpm'e kadar çıkar. 9–25 gpm aralığında Clack'in 1″ düz atık bağlantısı (katalogda “WS1 Drain Fitting”) tercih edilir.
