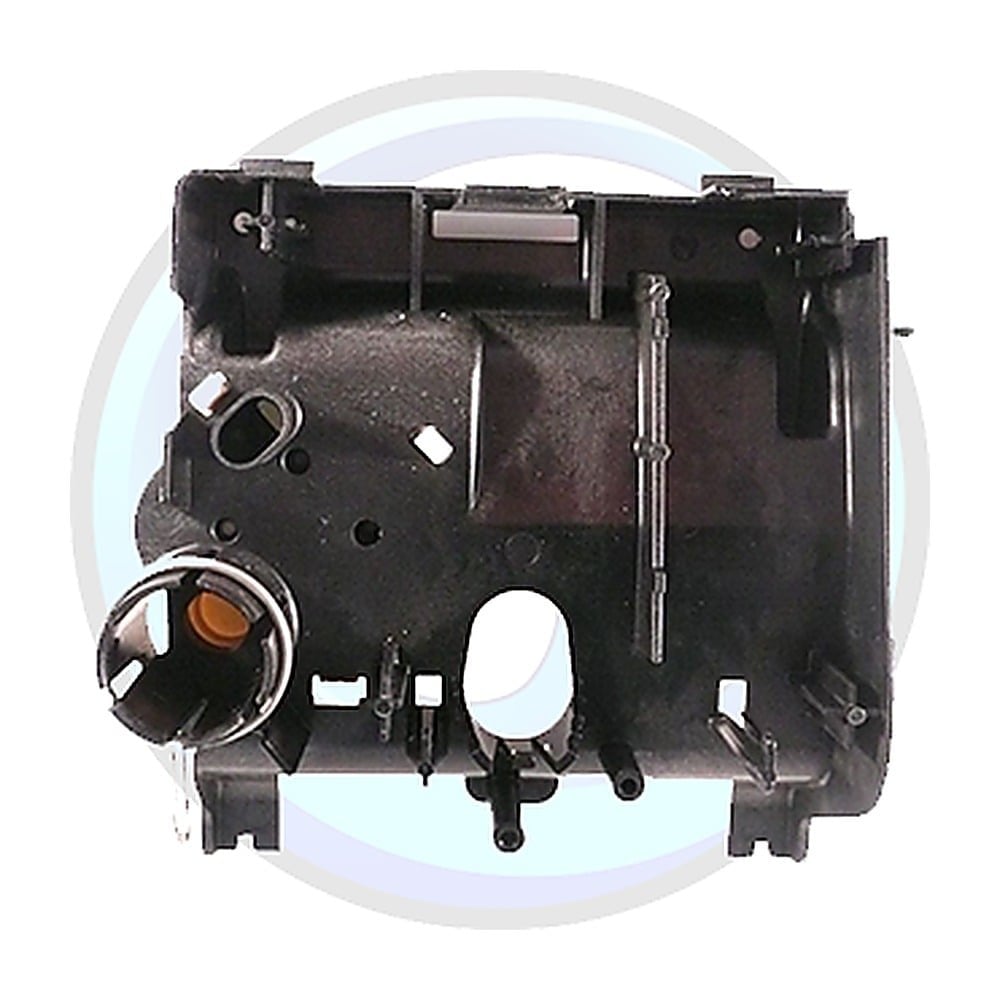

Clack WS1 Drive Bracket V3002: Motor, Dişliler ve Kapakla Komple Tahrik Braketi Takımı
Clack WS1 Drive Bracket (V3002), WS1 kontrol valfinin elektronik kartını, motorunu, redüksiyon dişlilerini ve dişli kapağını taşıyan tahrik braketi takımıdır. Clack EI kılavuzunda “WS1 Drive Bracket ASY W/ Motor” olarak geçer; WS1TC & WS1.25TC kılavuzu ise motor, braket, üç redüksiyon dişlisi ve dişli kapağının V3002 koduyla komple takım olarak alınabileceğini belirtir. Elektronik kart takıma dahil değildir; mevcut kartınız yeni brakete aktarılır. Motor ve dişli arızalarını tek seferde çözmek için uygun bir takımdır. Diğer tahrik parçaları için Clack yedek parçaları kategorimize göz atabilirsiniz.
Clack WS1 Drive Bracket V3002 (Motorlu Tahrik Braketi Takımı) Öne Çıkan Özellikleri
- Komple tahrik takımı: Clack'e göre V3002; WS1 motoru (V3107-01), tahrik braketi, üç adet V3110 redüksiyon dişlisi ve V3109 dişli kapağını kapsar.
- Kart dahil değildir: Elektronik kart (TC veya EI) Clack çizelgelerinde ayrı parça numarasıyla listelenir; mevcut kart brakete aktarılır.
- Çift yönlü DC motor: Motor iki yönde döner ve yay klipsiyle brakete tutunur; pistonu servis, ters yıkama, tuz emme ve dolum konumlarına taşır.
- Kilitli montaj: Braket alt çentikleriyle arka plakaya oturur, üstte iki tırnakla kilitlenir; vida gerekmez.
- WS1 / WS1.25 tahrik grubu: WS1TC & WS1.25TC kılavuzunda ve EI kılavuzunun WS1 ön kapak ve tahrik çizelgesinde yer alır.
Clack WS1 Drive Bracket V3002 (Motorlu Tahrik Braketi Takımı) Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | Clack |
| Stok kodu | 1-CLK-YED-V3002 |
| Clack parça no / tanım | V3002 – WS1 Drive Bracket ASY W/ Motor |
| Takım içeriği (Clack) | V3107-01 motor, tahrik braketi, 3 × V3110 redüksiyon dişlisi, V3109 dişli kapağı |
| Dahil olmayan | Elektronik kart (PCB), adaptör, ön kapak |
| Besleme | 15 V DC adaptör üzerinden karttan |
| Kılavuzda geçtiği valfler | Clack WS1TC, WS1.25TC, WS1 EI |
Clack WS1 Drive Bracket V3002 mi, Tekil Tahrik Parçaları mı?
WS1 tahrik grubundaki parçalar tek tek ya da V3002 takımı olarak yenilenebilir:
| Parça | Clack kodu | V3002 içinde |
|---|
| WS1 Motor Asy | V3107-01 | Var |
| WS1 Drive Reducing Gear 12×36 (3 adet) | V3110 | Var |
| WS1 Drive Gear Cover | V3109 | Var |
| WS1 Drive Backplate | V3178 | Yok |
| TC / EI elektronik kart | V3818TC / V3408EI serisi | Yok |
Motor ve dişlilerden birden fazlası arızalıysa ya da braket kırılmışsa V3002 takımı tercih edilir; yalnız tek parça arızalıysa katalogdaki tekil parçalar yeterlidir. WS1.5 veya WS2 valfiniz için tahrik parçası arıyorsanız stok kodunu bize iletin. Tüm valf modelleri için Clack valfler kategorimize bakabilirsiniz.
Clack WS1 Drive Bracket V3002 Hangi Arızalarda Kullanılır?
- Motor ve dişli arızası: Motor çalışmıyor ya da piston konumuna gidemiyorsa tahrik grubu komple yenilenir.
- Kırık braket: Kart pimleri, motor yuvası veya kilit çentikleri kırılan braketlerin değişiminde.
- Hızlı servis: Su yumuşatma ve filtre sistemlerinde duruş süresini kısaltmak için tahrik grubunu tek parça halinde değiştirmek.
- Kart değişimiyle birlikte yenileme: Kart da değiştirilecekse yeni TC veya EI kart doğrudan yeni brakete takılır; eski braketten aktarma gerekmez.
Diğer parçalar için Clack yedek parçaları kategorimize, komple kontrol valfleri için Clack valfler sayfamıza göz atabilirsiniz.
Clack WS1 Drive Bracket V3002 Değişim Adımları
- Adaptörü prizden çekin, ön kapağı çıkarın; güç, sayaç ve motor fişlerini karttan sökün.
- Arka plakadaki iki tırnağı kaldırıp eski braketi öne çekin ve alt çentiklerden kurtararak çıkarın.
- Kartı orta mandalı kaldırıp yaklaşık 45° eğerek eski braketten alın ve yeni braketin pimlerine oturtun.
- Yeni braketi alt çentikler arka plakaya oturacak şekilde yerleştirin, piston milini delikten geçirip sağ üst köşeden hafifçe sola bastırarak dişlilerin drive cap ile kavramasını sağlayın ve tırnaklara kilitleyin.
- Kabloları yan tutuculara geçirip fişleri bağlayın; NEXT ve REGEN (TC kartta SET ve DOWN) tuşlarına 3 saniye basarak valfi sıfırlayın.
Clack WS1 Drive Bracket V3002 (Motorlu Tahrik Braketi Takımı) Hakkında Sık Sorulan Sorular
Clack V3002 tahrik braketi motorla birlikte mi gelir?
Evet. Clack EI kılavuzunda V3002 “WS1 Drive Bracket ASY W/ Motor” olarak listelenir; TC kılavuzuna göre takım motor, braket, üç redüksiyon dişlisi ve dişli kapağını kapsar.
WS1 tahrik braketine elektronik kart dahil mi?
Hayır. Elektronik kart Clack çizelgelerinde ayrı parça numarasıyla yer alır. Mevcut kartınızı yeni brakete aktarabilir ya da katalogdaki TC veya EI kartı ayrıca alabilirsiniz.
Tahrik braketi değişiminden sonra valf ayarları silinir mi?
Clack'e göre program değerleri kartın kalıcı hafızasında (EEPROM) saklanır ve kart aktarıldığı için korunur; pil bittiyse yalnız saat yeniden ayarlanır. Montajdan sonra valfi sıfırlayarak pistonun servis konumunu bulmasını sağlayın.
V3002 WS1.25 valfte kullanılır mı?
V3002, Clack'in WS1TC & WS1.25TC kılavuzunda tahrik takımı olarak geçer. EI ya da farklı seri bir valf için uyumluluktan emin değilseniz stok kodunu bize iletin.
