Clack WS15 P Fitting Assembly QC to BSPT: WS1.5P Valf İçin Plastik Giriş-Çıkış Kiti

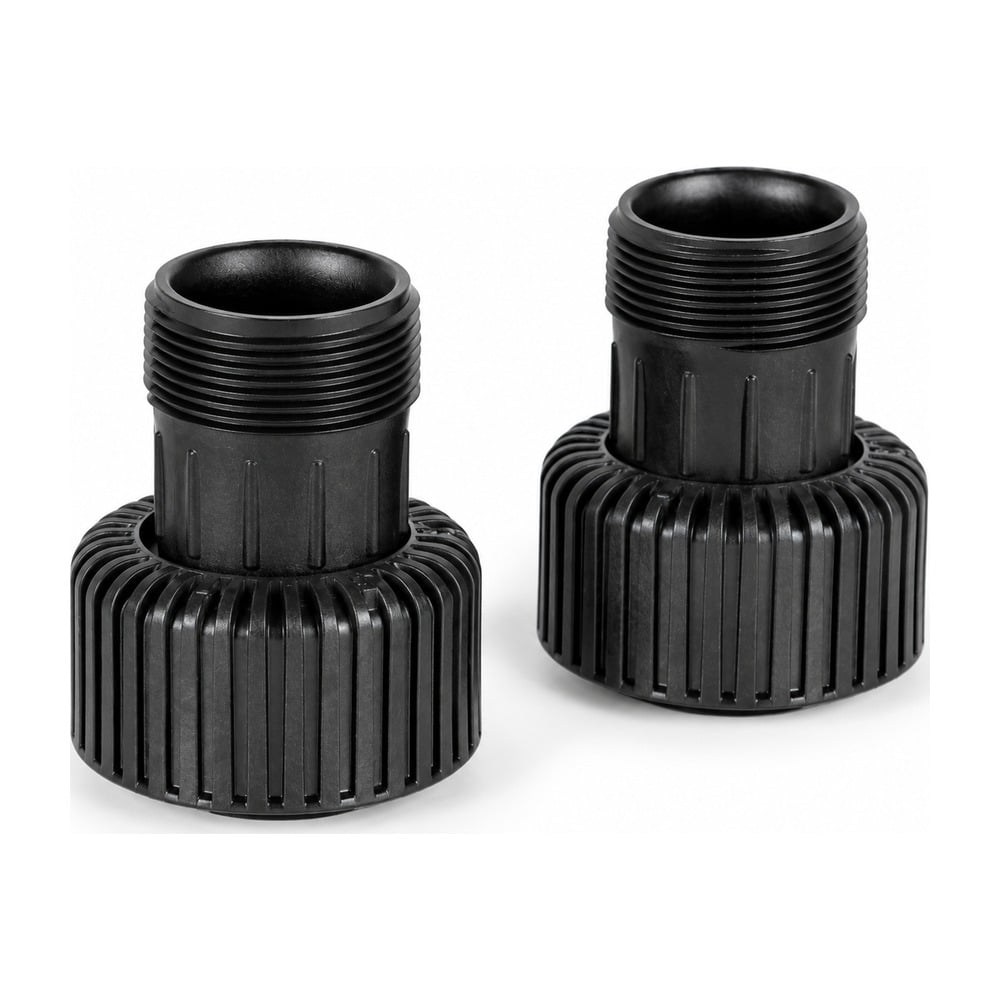

Clack WS15 P Fitting Assembly QC to BSPT, Clack WS1.5P serisi kontrol valflerinin quick connect (QC) giriş ve çıkış ağızlarını BSPT dişli tesisata bağlayan plastik fitting kitidir. Clack parça listesinde V4430-02 koduyla geçen kit; iki QC-BSPT plastik fitting, iki QC somun, iki split ring ve iki O-ring 222 içerir. Clack'in WS1.5P kılavuzuna göre giriş-çıkış fitting kitleri valften ayrı satılır. Bu yüzden kit, yeni valf kurulumunda ve hasar gören bağlantıların yenilenmesinde ayrıca seçilir. 1½″ hatlı endüstriyel su arıtma sistemlerinde yumuşatma ve filtre tanklarının hat bağlantısını tamamlar.
Clack WS15 P Fitting Assembly QC to BSPT (V4430-02) Öne Çıkan Özellikleri
- QC'den BSPT'ye geçiş: Fittingin bir ucu valf gövdesindeki quick connect ağza somun ve split ring ile tutunur, diğer ucu BSPT dişli tesisata bağlanır.
- Komple takım: Clack parça listesine göre kitte 2 adet V4355 QC-BSPT plastik fitting, 2 adet V4344 QC somun, 2 adet V4345 split ring ve 2 adet V4367 O-ring 222 bulunur; giriş ve çıkış birlikte bağlanır.
- O-ring ile sızdırmazlık: Somun bağlantısında sızdırmazlığı O-ring sağlar. Clack'e göre somun yalnız elle sıkılır ve somun tarafında teflon bant gerekmez.
- Valften ayrı satılır: Clack WS1.5P kılavuzu, giriş-çıkış fitting kitlerinin kontrol valfiyle birlikte gelmediğini belirtir. Katalogdaki WP15 valf dipnotunda da fiyata dahil parçalar arasında fitting kiti yer almaz.
- Plastik versiyon: Clack aynı QC-BSPT kitin paslanmaz çelik versiyonunu V4430-12 koduyla listeler; bu ürün V4430-02 plastik versiyondur.
Clack WS15 P Fitting Assembly QC to BSPT (V4430-02) Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | Clack |
| Stok kodu | 1-CLK-YED-V4430-02 |
| Marka / seri | Clack Water Specialist WS1.5P (WS15P) |
| Clack parça kodu | V4430-02 (plastik) |
| Bağlantı tipi | Valf tarafı QC (quick connect), tesisat tarafı BSPT diş |
| Kit içeriği | 2 × V4355 fitting, 2 × V4344 QC somun, 2 × V4345 split ring, 2 × V4367 O-ring 222 |
| Malzeme | Plastik |
| WS1.5P giriş / çıkış | 1,5″ erkek NPT veya BSPT (Clack WS1.5P spesifikasyonu) |
| Montaj notu | Fitting dişine teflon bant, QC somun elle sıkılır |
Clack WS15 P Fitting Assembly Seçimi: BSPT, NPT ve QC Kitleri
Clack, WS1.5P valfler için farklı tesisat tiplerine göre birkaç fitting kiti tanımlar. Doğru kit, tesisatınızdaki boru dişine ve bağlantı şekline göre seçilir:
| Clack kodu | Tanım | Malzeme |
|---|
| V4430-01 | WS15P QC to NPT Fitting Kit | Plastik |
| V4430-11 | WS15P QC to NPT Fitting Kit | Paslanmaz çelik |
| V4430-02 | WS15P QC to BSPT Fitting Kit (bu ürün) | Plastik |
| V4430-12 | WS15P QC to BSPT Fitting Kit | Paslanmaz çelik |
| V4430-03 | WS15P QC to QC Fitting Kit | Kılavuzda belirtilmez |
| V4430-08 | WS1.5 Plastic Elbow QC to BSPT (dirsek) | Plastik |
NPT ve BSPT farklı diş profillerine sahiptir; tesisatınız BSPT dişliyse bu kit, NPT dişliyse V4430-01 tercih edilir. Katalogdaki WP15 valflerin 13,6 m³/h debisi, 1½″ bağlantısı ve 12″–24″ tank aralığı, Clack'in WS1.5P kılavuzundaki değerlerle örtüşür. Valfinizin modelinden emin değilseniz stok kodunu bize iletin. Diğer bağlantı parçaları için Clack yedek parçaları, valf gövdeleri için Clack valfler kategorisine bakabilirsiniz.
Clack WS15 P Fitting Assembly QC to BSPT Nerelerde Kullanılır?
- Yeni WS1.5P valf kurulumu: Fitting kiti valfle birlikte gelmediği için ilk kurulumda giriş ve çıkış bağlantısını tamamlamak üzere seçilir.
- Yumuşatma ve filtre hatları: 1½″ hatlı su yumuşatma sistemleri ile kum filtre sistemleri gibi tank uygulamalarında valfi BSPT tesisata bağlar.
- Hasarlı bağlantının yenilenmesi: Çatlayan fitting, aşınmış O-ring veya bozulan somun durumunda giriş-çıkış bağlantısı tüm parçalarıyla birlikte yenilenir.
Diğer parçalar için Clack yedek parçaları kategorimize, komple kontrol valfleri için Clack valfler sayfamıza göz atabilirsiniz.
Clack WS15 P Fitting Assembly QC to BSPT Montaj Adımları
- Tesisatta çalışmadan önce su girişini kapatın ve hattaki basıncı tamamen boşaltın.
- Fittingin BSPT dişine teflon bant sarın; dişlerde boru macunu veya başka sızdırmazlık maddesi kullanmayın.
- Fittingi önce tesisata bağlayın. Lehim veya yapıştırıcı kullanıldıysa bağlantının soğumasını ve yapıştırıcının kurumasını bekleyin; ısı somun, split ring ve O-ring'e zarar verebilir.
- Fittinge önce somunu, ardından split ring ve O-ring 222'yi geçirin; O-ring'e yalnız silikon bazlı yağlayıcı uygulayın.
- Somunu valfin QC ağzına yalnız elle sıkın, boru anahtarı kullanmayın; basıncı yavaşça verip bağlantıyı sızıntıya karşı kontrol edin.
Clack WS15 P Fitting Assembly QC to BSPT (V4430-02) Hakkında Sık Sorulan Sorular
Clack WS1.5P valf fitting ile birlikte gelir mi?
Clack WS1.5P kılavuzuna göre giriş-çıkış fitting kitleri valften ayrı satılır. Katalogdaki WP15 valflerin dipnotunda fiyata dahil parçalar olarak WP15 difüzör seti ve 1700 Air Check seti sayılır; alt difüzör ve ahtapot fiyata dahil değildir. Fitting kiti bu listede yer almaz.
V4430-02 ile V4430-01 arasındaki fark nedir?
İki kit de WS1.5P valfin QC ağzına bağlanır. V4430-02 tesisat tarafında BSPT, V4430-01 ise NPT dişlidir. Tesisatınızdaki boru dişine uygun olanı seçmelisiniz.
QC somununa teflon bant sarılır mı?
Hayır. Somun bağlantısında sızdırmazlığı O-ring 222 sağlar. Teflon bant yalnız fittingin BSPT dişine sarılır.
Kit hem giriş hem çıkış için yeterli mi?
Evet. Clack parça listesinde kitteki fitting, somun, split ring ve O-ring'in her biri 2 adettir; giriş ve çıkış birlikte bağlanır. Diğer bağlantı parçaları için valf ve aksesuarları sayfamıza bakabilirsiniz.
