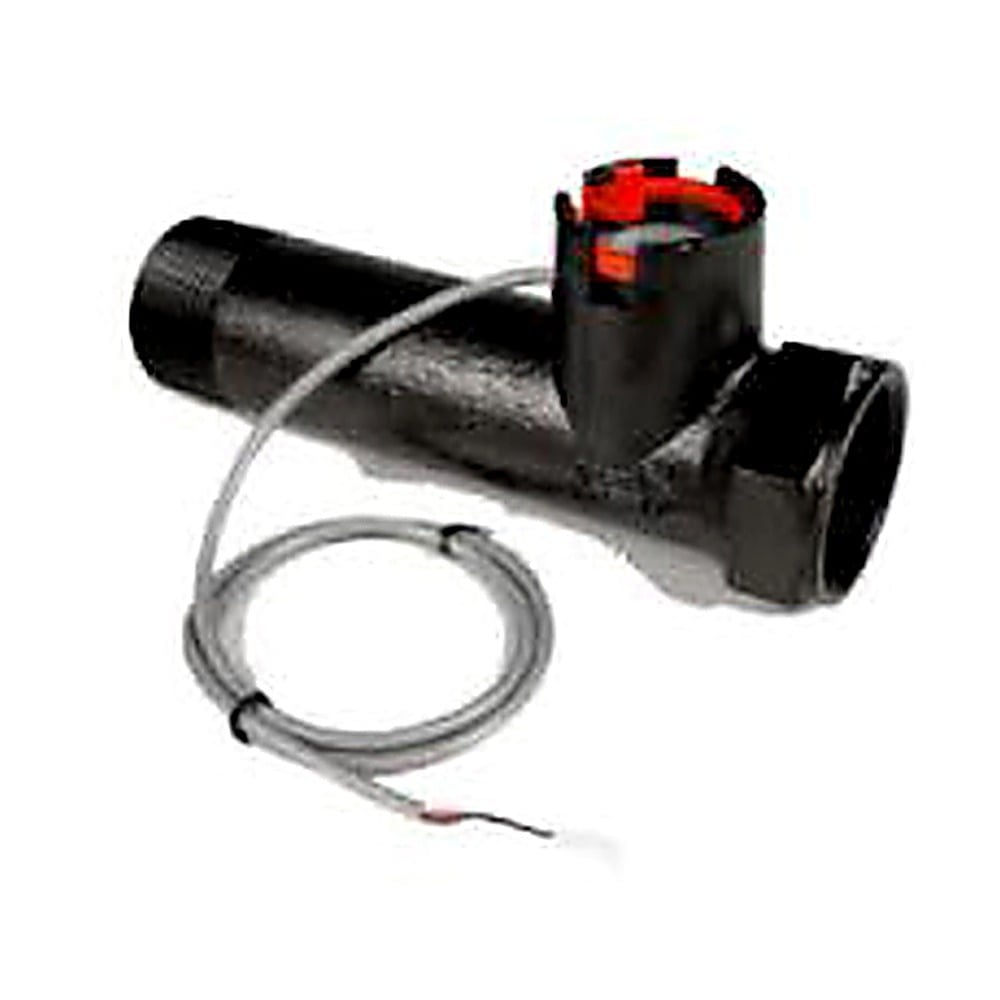

Clack WS15 Sayaç (Kablo Dahil): 1½″ BSPT, 15 ft Kablolu Türbinli Su Sayacı
Clack WS15 Sayaç (Kablo Dahil), Clack WS1.5 kontrol valfleriyle kullanılan, boru hattına kendi gövdesiyle monte edilen türbinli su sayacıdır. Clack servis kılavuzunda V3040BSPT-15 koduyla "1.5″ BSPT Meter, 15′ Cable" olarak tanımlanır: 1½″ BSPT bağlantılıdır ve 15 ft (yaklaşık 4,6 m) kablosu üründe yer alır. 0,5–75 gpm (1,9–283 l/dk) aralığında ±%5 doğrulukla ölçer. Standart 28″ kablo valf ile sayaç arasında en fazla 3″ mesafeye yettiği için 15 ft kablolu versiyon, sayacın valften uzakta durduğu dublex ve endüstriyel su arıtma kurulumları içindir.
Clack WS15 Sayaç (Kablo Dahil) Öne Çıkan Özellikleri
- 15 ft kablo dahil: Sayaç, 15 ft (yaklaşık 4,6 m) kabloyla gelir. Clack'e göre standart 28″ kablo valf gövdesi ile sayaç arasında en fazla 3″ mesafe için yeterlidir; daha uzak montajda uzun kablo gerekir.
- 1½″ BSPT bağlantı: Sayaç 1½″ BSPT hatta kendi gövdesiyle bağlanır. Clack parça listesinde WS1.5 için BSPT sayaç gövdesi V3401BSPT-04 ve akış düzenleyici V3437 gösterilir.
- Ölçüm aralığı: 0,5–75 gpm (1,9–283 l/dk) debide ±%5 doğruluk. Üst sınır, WS1.5 valfin 70 gpm (15,9 m³/h) servis debisinin üzerindedir.
- Değiştirilebilir türbin: Türbin (V3118-03) ve türbin klipsi (V3501) ayrı servis edilebilir; sayaç tutma klipsi (V3632) ile gövdeden kolayca çıkarılır.
- Çalışma koşulları: 20–125 psi basınç ve 4–43 °C su sıcaklığı aralığında çalışır.
Clack WS15 Sayaç (Kablo Dahil) Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | Clack |
| Stok kodu | 1-CLK-YED-V3040BSPT-15 |
| Marka / seri | Clack Water Specialist WS1.5 |
| Clack sipariş kodu / tanımı | V3040BSPT-15 – 1.5″ BSPT Meter, 15′ Cable |
| Bağlantı | 1½″ BSPT |
| Kablo | 15 ft (yaklaşık 4,6 m), üründe mevcut |
| Ölçüm aralığı | 0,5–75 gpm (1,9–283 l/dk) |
| Doğruluk | ±%5 |
| Türbin | V3118-03 WS15/2 türbin grubu |
| Çalışma basıncı / sıcaklık | 20–125 psi / 4–43 °C |
| Kart bağlantısı | Üç pinli METER girişi |
Clack WS15 Sayaç Seçimi: Valf Ölçüsüne Göre Doğru Sayaç
Sayaç, bağlı olduğu valfin ölçüsüne ve debisine göre seçilir. Clack ayrıca kartta doğru sayaç ölçüsünün programlanmasını şart koşar:
| Ürün | Bağlantı | Ölçüm aralığı (±%5) | Valf serisi |
|---|
| Clack WS1 Sayaç (V3003) | Valf gövdesine takılır | 0,25 gpm – valf azami debisi | WS1 |
| Clack WS15 Sayaç (V3040BSPT-15) | 1½″ BSPT | 0,5–75 gpm (1,9–283 l/dk) | WS1.5 |
| Clack WS2 Sayaç (V3094BSPT-15) | 2″ BSPT | 1,5–150 gpm (5,7–568 l/dk) | WS2 |
Clack kılavuzuna göre ikiz tank (dublex) çalışmasında sayaç zorunludur. WP15 ya da başka bir 1½″ valfte kullanmayı planlıyorsanız veya uyumdan emin değilseniz valf stok kodunu bize iletin.
1½″ kontrol valfleri için Clack valfler, dublex alternatör ve kablolar için Clack yedek parçaları kategorimizi inceleyebilirsiniz.
Clack WS15 Sayaç Nerelerde Kullanılır?
- WS1.5 volumetrik yumuşatıcılar: Tüketime göre rejenerasyon yapan 1½″ su yumuşatma sistemlerinde rejenerasyon zamanını belirler.
- Dublex sistemler: WS15 dublex alternatörle kurulan ikiz tank sistemlerinde sayaç zorunludur; 15 ft kablo sayacın ortak çıkış hattına yerleştirilmesine izin verir.
- Sayaç ve türbin yenileme: Hasar görmüş ya da ölçüm yapmayan sayacın yerine takılır; endüstriyel su arıtma tesislerinde tüketim takibini yeniden sağlar.
Diğer parçalar için Clack yedek parçaları kategorimize, komple kontrol valfleri için Clack valfler sayfamıza göz atabilirsiniz.
Clack WS15 Sayaç Montajı ve Türbin Servisi
- Sayacı valfin çıkış tarafına takın; gövdedeki ok su akışıyla aynı yönü göstermelidir. Dişlerde teflon bant kullanın, plastikleri bozabilecek boru macunu kullanmayın.
- 15 ft kabloyu arka plakadan geçirip karttaki üç pinli METER girişine takın; yazılımda 1½″ sayaç ölçüsünün seçili olduğunu kontrol edin.
- Türbin servisi için sistemi bypass'a alıp basıncı boşaltın. Sayaç grubunu aşağı bastırarak V3632 tutma klipsini gevşetin ve sayacı WS1.5 gövdesinden çıkarın.
- V3501 türbin klipsinin bükülü uçlarını düzeltip klipsi alın; V3118-03 türbini temizleyin ya da yenileyin. Türbindeki oluk klipsle hizalanacak şekilde takıp uçları yeniden bükün.
- Sayacı gövdesine geri yerleştirin, V3632 klipsini yuvasına tam oturtun ve bypass'ı yavaşça açarak sızıntı kontrolü yapın.
Clack WS15 Sayaç (Kablo Dahil) Hakkında Sık Sorulan Sorular
Clack WS15 sayaç kaç metre kabloyla gelir?
V3040BSPT-15 kodlu sayaç 15 ft (yaklaşık 4,6 m) kabloyla gelir. Standart 28″ kablolu versiyon, valf ile sayaç arasında en fazla 3″ mesafe olan kurulumlar içindir.
Clack 1,5 inç sayaç hangi debileri ölçer?
Clack, WS1.5 sayacı için 0,5–75 gpm (1,9–283 l/dk) ölçüm aralığı ve ±%5 doğruluk bildirir.
Sayaç takıldıktan sonra programda ayar gerekir mi?
Evet. Clack, yazılımda doğru sayaç ölçüsünün programlanmasını şart koşar. Ayar adımlarında destek için Clack yedek parçaları ekibimizle iletişime geçebilirsiniz.
