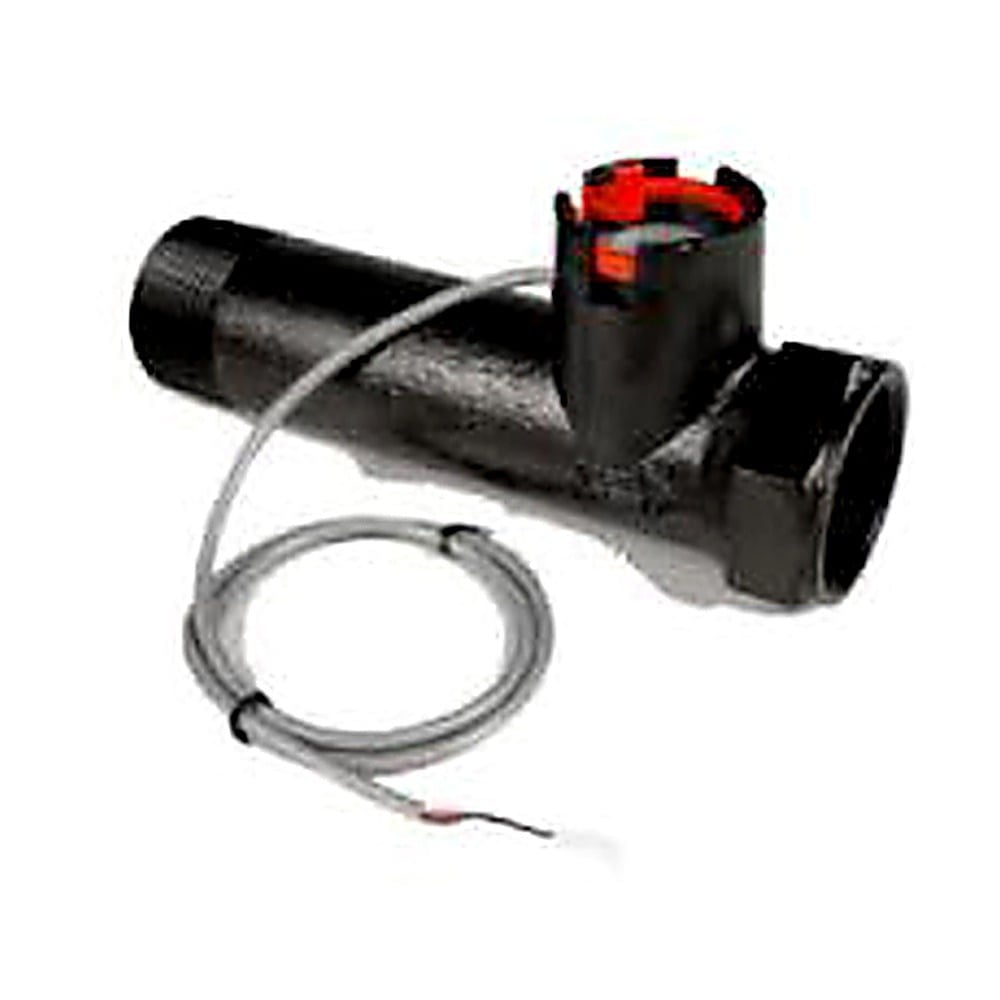

Clack WS2 Sayaç (Kablo Dahil): 2″ BSPT, 1,5–150 gpm Ölçüm Aralıklı Türbinli Sayaç
Clack WS2 Sayaç (Kablo Dahil), 2″ Clack WS2 kontrol valfleriyle kullanılan, boru hattına kendi gövdesiyle bağlanan türbinli su sayacıdır. Clack servis kılavuzunda V3094BSPT-15 koduyla "2″ BSPT Meter, 15′ Cable" olarak tanımlanır ve 15 ft (yaklaşık 4,6 m) kablosu üründe yer alır. 1,5–150 gpm (5,7–568 l/dk) aralığında ±%5 doğrulukla ölçer; üst sınır WS2 valfin 115 gpm (26,1 m³/h) ve WS2 QC valfin 125 gpm (28,4 m³/h) servis debisinin üzerindedir. Clack, BSPT gövdeli WS2 sayacın 63 mm boruyla monte edilebileceğini belirtir. Yüksek debili su yumuşatma sistemleri ve dublex kurulumlar içindir.
Clack WS2 Sayaç (Kablo Dahil) Öne Çıkan Özellikleri
- 15 ft kablo dahil: Sayaç, 15 ft (yaklaşık 4,6 m) kabloyla gelir; dublex sistemlerde ortak çıkış hattına ya da valften uzak bir noktaya yerleştirilebilir.
- 2″ BSPT, 63 mm boru: Clack, BSPT gövdeli WS2 sayacın 63 mm boruyla monte edilmesini belirtir. Parça listesinde WS2 BSPT sayaç gövdesi V3754BSPT-01 ve WS2 akış düzenleyici V3488 gösterilir.
- Yüksek debi aralığı: 1,5–150 gpm (5,7–568 l/dk) aralığında ±%5 doğruluk; üst sınır WS15 sayacının (75 gpm) iki katıdır.
- Değiştirilebilir türbin: WS1.5 ve WS2 sayaçlarında ortak V3118-03 türbin grubu kullanılır; türbin, V3501 klipsi sökülerek değiştirilebilir.
- Çalışma koşulları: 20–125 psi basınç ve 4–43 °C su sıcaklığı aralığında çalışır.
Clack WS2 Sayaç (Kablo Dahil) Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | Clack |
| Stok kodu | 1-CLK-YED-V3094BSPT-15 |
| Marka / seri | Clack Water Specialist WS2 |
| Clack sipariş kodu / tanımı | V3094BSPT-15 – 2″ BSPT Meter, 15′ Cable |
| Bağlantı | 2″ BSPT (63 mm boru ile montaj) |
| Kablo | 15 ft (yaklaşık 4,6 m), üründe mevcut |
| Ölçüm aralığı | 1,5–150 gpm (5,7–568 l/dk) |
| Doğruluk | ±%5 |
| Türbin | V3118-03 WS15/2 türbin grubu |
| Çalışma basıncı / sıcaklık | 20–125 psi / 4–43 °C |
| Kart bağlantısı | Üç pinli METER girişi |
Clack WS2 Sayaç Seçimi: WS15 ve WS2 Sayaç Karşılaştırması
WS15 ve WS2 sayaçları aynı türbini kullanır; farkı gövde ölçüsü ve ölçüm aralığı belirler:
| Ürün | Bağlantı | Ölçüm aralığı (±%5) | Valf servis debisi (Clack) |
|---|
| Clack WS15 Sayaç (V3040BSPT-15) | 1½″ BSPT | 0,5–75 gpm (1,9–283 l/dk) | WS1.5: 15,9 m³/h |
| Clack WS2 Sayaç (V3094BSPT-15) | 2″ BSPT | 1,5–150 gpm (5,7–568 l/dk) | WS2: 26,1 m³/h, WS2 QC: 28,4 m³/h |
Sayaç, valfin çıkış tarafına takılır ve kartta doğru sayaç ölçüsü programlanmalıdır. Clack'in sayaç sayfası WS1.5 ve WS2 valfleri kapsar; WS2 QC ya da farklı bir 2″ valfte kullanacaksanız veya uyumdan emin değilseniz valf stok kodunu bize iletin.
2″ kontrol valfleri için Clack valfler, WS2 dublex alternatör ve kablolar için Clack yedek parçaları kategorimize göz atabilirsiniz.
Clack WS2 Sayaç Nerelerde Kullanılır?
- WS2 volumetrik yumuşatıcılar: 2″ bağlantılı su yumuşatma sistemlerinde tüketime göre rejenerasyon zamanını belirler.
- WS2 dublex sistemler: Clack WS2 Dublex Alternatör 2″ ile kurulan ikiz tank sistemlerinde sayaç zorunludur; tankların sırayla servise alınması sayaç verisine göre yapılır.
- Yüksek debili proses hatları: Otel, fabrika ve kazan besleme gibi endüstriyel su arıtma uygulamalarında arızalı sayacın yenilenmesinde kullanılır.
Diğer parçalar için Clack yedek parçaları kategorimize, komple kontrol valfleri için Clack valfler sayfamıza göz atabilirsiniz.
Clack WS2 Sayaç Montajı ve Türbin Servisi
- Sayacı WS2 valfin çıkış hattına 63 mm boruyla bağlayın; sayaç gövdesindeki ok akış yönünü göstermelidir. Dişli bağlantılarda yalnız teflon bant kullanın.
- Kabloyu arka plakadaki geçiş yerinden geçirip METER etiketli üç pinli girişe takın ve yazılımda 2″ sayaç ölçüsünü programlayın.
- Türbine erişmek için sistemi bypass'a alın, basıncı boşaltın; V3632 tutma klipsini çıkarıp sayaç grubunu V3754BSPT-01 gövdeden çekin.
- WS15 sayacıyla ortak olan V3118-03 türbini V3501 klipsini sökerek temizleyin ya da değiştirin, ardından klipsi takıp uçlarını bükün.
- Sayaç grubunu gövdeye takıp V3632 klipsinin oluğa tam oturduğunu kontrol edin; bypass'ı yavaşça açıp bağlantıları sızıntıya karşı izleyin.
Clack WS2 Sayaç (Kablo Dahil) Hakkında Sık Sorulan Sorular
Clack WS2 sayaç hangi debileri ölçer?
Clack, WS2 sayaçları için 1,5–150 gpm (5,7–568 l/dk) ölçüm aralığı ve ±%5 doğruluk bildirir.
Clack WS2 sayaç kablosu ürünle birlikte mi gelir?
Evet. V3094BSPT-15 kodlu sayaç 15 ft (yaklaşık 4,6 m) kabloyla birlikte gelir ve karttaki üç pinli METER girişine takılır.
WS2 dublex sistemde her valfe ayrı sayaç gerekir mi?
Clack'in standart ikiz tank bağlantı şemasında bir sayaç kullanılır. Bazı uluslararası ve özel kartlarda iki sayaçlı kullanım mümkündür; sisteminiz için Clack yedek parçaları ekibimize valf stok kodunu iletin.
