HFT Aktüatörlü Döküm Kelebek Vana DN100 220V: 4″ Ana Hatlarda Otomatik Kesme

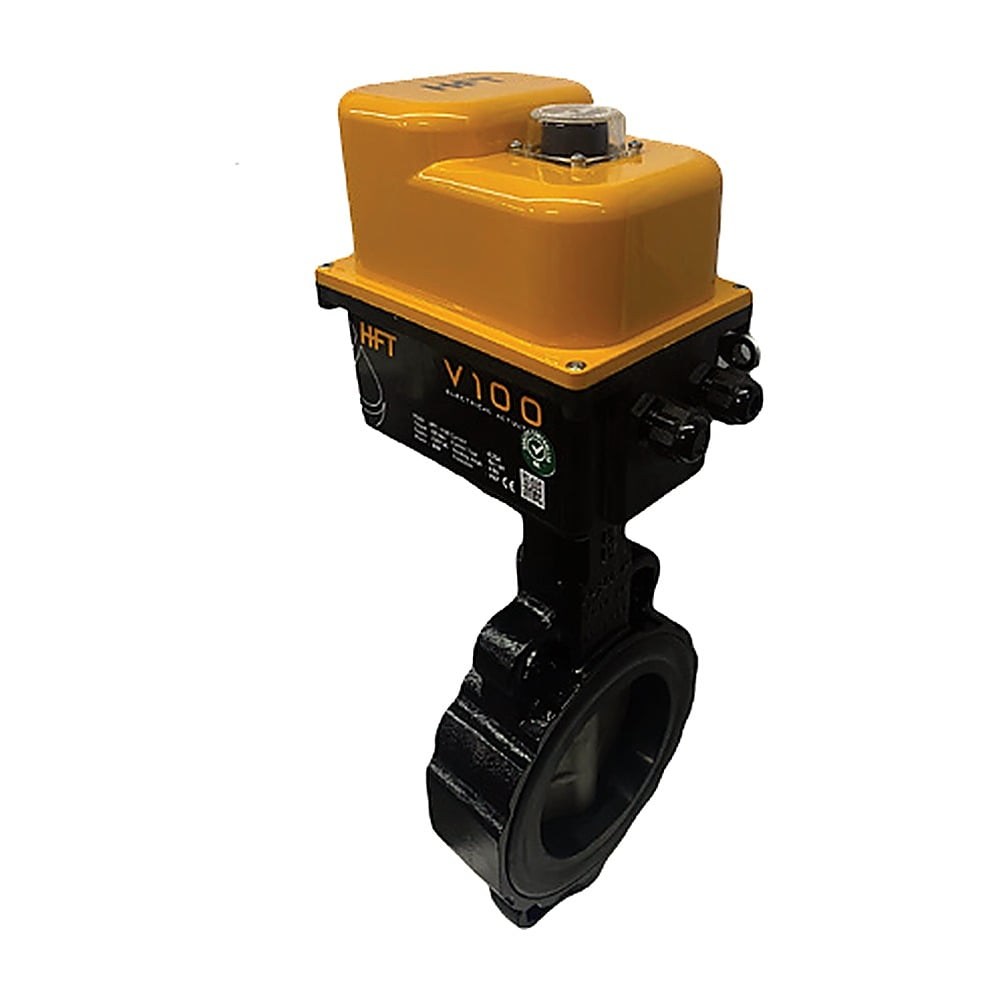

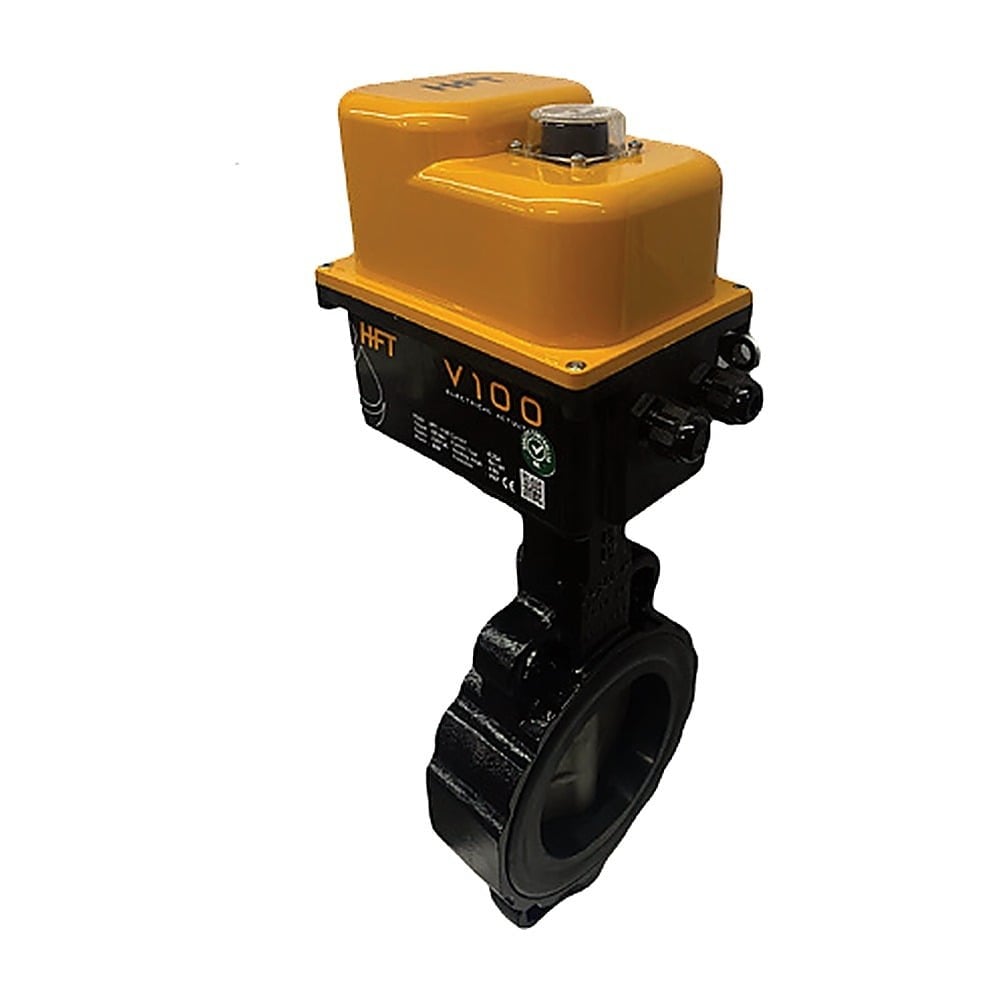

HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN100 220V, 4″ boru hatları için 220V AC elektrik aktüatörlü, döküm gövdeli bir kelebek vanadır. SS316 paslanmaz çelik klapesi ve iki flanş arasına sıkıştırılan wafer gövdesiyle büyük debili hatlarda otomatik kesme vanası olarak kullanılır. 4″ ölçü; endüstriyel tesislerin ana besleme hatlarında, büyük demir-mangan filtre ve kum filtre bataryalarında ve proses dağıtımında karşımıza çıkar. Aynı ölçünün manuel, 24V ve PVC seçenekleri HFT manuel ve aktüatörlü vanalar kategorisinde yer alır.
HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN100 220V Öne Çıkan Özellikleri
- 4″ (DN100) bağlantı çapı: HFT serisinde DN100, 4″ bağlantı çapına karşılık gelir; endüstriyel tesislerde ana besleme ve kolektör hatlarının yaygın ölçüsüdür.
- 220V AC aktüatörle otomatik çalışma: Vana, 220V AC ile beslenen HFT elektrik aktüatörle teslim edilir. Büyük çaplı vananın elle açılıp kapatılması için gereken operatör müdahalesini ortadan kaldırır.
- Döküm gövde: Metal döküm gövde, 4″ hattın flanş yüklerini ve sıkma kuvvetini taşıyacak dayanımı sağlar.
- SS316 klape: Akış içinde duran klape SS316 paslanmaz çeliktir; büyük debide sürekli suyla temas eden parçada korozyon direnci sunar.
- Wafer tip kısa gövde: Vana iki flanş arasına sıkıştırılır ve 4″ ölçüde flanşlı gövdeli vanalara göre daha az yer kaplar. Kendi flanşı olmadığından 4″ bağlantı flanşları hattınıza göre ayrıca planlanır.
HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN100 220V Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | HFT |
| Stok kodu | 1-14AKT-DKM-KLB-220-0100 |
| Model & Cins | Wafer Tip Kelebek Vana |
| Bağlantı Çapı | DN100 (HFT kelebek vana serisinde 4″) |
| Materyal | Döküm Gövde, SS316 Klape |
| Güç (VAC) | 220V |
| Tahrik | Elektrik aktüatör |
HFT DN100 Aktüatörlü Kelebek Vana Seçimi: Voltaj ve Gövde Malzemesi
DN100 ölçüde HFT kelebek vanalar dört farklı yapılandırmada sunulur. Seçerken aşağıdaki farklara bakın:
- 1-14AKT-DKM-KLB-220-0100 (bu ürün): Döküm gövde, 220V AC aktüatör. Metal hatlar ve şebeke gerilimli panolar için.
- 1-14AKT-DKM-KLB-24-0100: Aynı gövde, 24V aktüatör. Düşük gerilimli kumanda devreleri için.
- 1-14AKT-PVC-KLB-220-0100: PVC gövde, 220V aktüatör. PVC hatlar ve metal teması istenmeyen sular için.
- 8-14-DKM-KLB-0100: Manuel döküm kelebek vana. Otomasyon gerekmeyen noktalar için.
Katalogda HFT aktüatörler 60, 80, 100 ve 200 Nm olarak ayrıca da listelenir; mevcut bir vanaya aktüatör eklemeyi düşünüyorsanız uyumluluk için mevcut vananızın bilgilerini bize iletin. Tüm valf ve aksesuarları ürünlerini ilgili kategoride bulabilirsiniz.
HFT DN100 220V Aktüatörlü Kelebek Vananın Kullanım Alanları
- Ana besleme hatları: Tesis girişindeki 4″ ham su hattında, arıtma sistemini şebekeden ya da kuyudan ayırmak için otomatik kesme vanası olarak kullanılır.
- Büyük filtre bataryaları: 4″ kolektörlü arsenik, demir ve mangan filtre sistemleri ile kum filtre bataryalarında tank izolasyonu ve hat yönlendirmesi için kullanılır.
- Proses dağıtım hatları: Üretim bölümlerine giden 4″ proses suyu hatlarında bölge bazında açma-kapamayı merkezi panodan yönetir.
- Depo ve pompa istasyonları: Büyük su depolarının giriş-çıkış hatlarında ve pompa istasyonlarının çıkışında otomatik kesme noktası oluşturur.
- Geri kazanım hatları: Atık ya da geri kazanılan suyun yönlendirildiği 4″ hatlarda proses programına göre çalıştırılabilir.
Benzer ürünler için HFT Manuel & Aktüatörlü Vanalar kategorimize, diğer HFT ürünleri için HFT marka sayfamıza, tüm vana ve aksesuarlar için valf ve aksesuarları sayfamıza göz atabilirsiniz.
HFT DN100 220V Aktüatörlü Vana Kurulum ve Bakım Adımları
- Hat ölçüsünü (DN100 / 4″) ve pano gerilimini (220V AC) doğrulayın, vananın iki yanına gelecek bağlantı flanşlarını hazırlayın.
- Boruyu vananın iki yanından destekleyin; vana ve aktüatör ağırlığının flanşlara ek yük bindirmemesini sağlayın.
- Flanşları aynı eksende yerleştirin, vanayı klapesi kısmen açık halde aralarına ortalayın ve saplamaları çapraz sırayla sıkın.
- Enerji kesikken besleme ve kumanda kablolarını aktüatör etiketindeki şemaya göre bağlatın, kablo girişlerini sızdırmaz kapatın.
- Hatta su vermeden aktüatörü aç ve kapat konumlarında deneyin, sonra hattı kademeli basınçlandırıp birleşimleri kontrol edin.
- Periyodik bakımda flanş saplamalarını, kablo rakorlarını ve aktüatör kapağını kontrol edin; uzun süre aynı konumda kalan vanayı dönemsel olarak çalıştırın.
HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN100 220V Hakkında Sık Sorulan Sorular
DN100 kelebek vana kaç inç?
Katalogdaki HFT kelebek vana tablolarında DN100, 4″ bağlantı çapına karşılık gelir.
4 inç vanada döküm mü PVC kelebek vana mı seçilmeli?
Çelik, galvaniz veya döküm boru hatlarında döküm gövdeli bu model uygundur. PVC boru hatlarında veya kimyasal içerikli sularda PVC gövdeli 1-14AKT-PVC-KLB-220-0100 modeli değerlendirilebilir.
HFT aktüatör ayrıca satılıyor mu?
Evet. Katalogda HFT elektrik aktüatörler 60, 80, 100 ve 200 Nm, 220V ve 24V seçenekleriyle ayrıca listelenir. Bir vanaya hangi aktüatörün uyduğundan emin değilseniz mevcut vananın kodunu bize iletin.
Elektrikli kelebek vanada elektrik kesilirse ne olur?
Katalogda aktüatörün enerji kesintisindeki konum davranışı belirtilmez. Uygulamanızda kesinti anında vananın belirli bir konumda olması gerekiyorsa sipariş öncesinde bizimle görüşün.
DN100 aktüatörlü kelebek vana flanş ile birlikte mi gelir?
Vana wafer tiptir ve kendi flanşı yoktur; katalog satırında da flanş yer almaz. 4″ bağlantı flanşlarını hattınıza göre planlayın, teslimat kapsamını sipariş öncesinde bize sorabilirsiniz. Diğer seçenekler için HFT marka sayfamıza bakabilirsiniz.
