HFT DN100 24V Aktüatörlü Döküm Kelebek Vana: 4″ Kolektör ve Depo Hatlarında Otomatik Kumanda

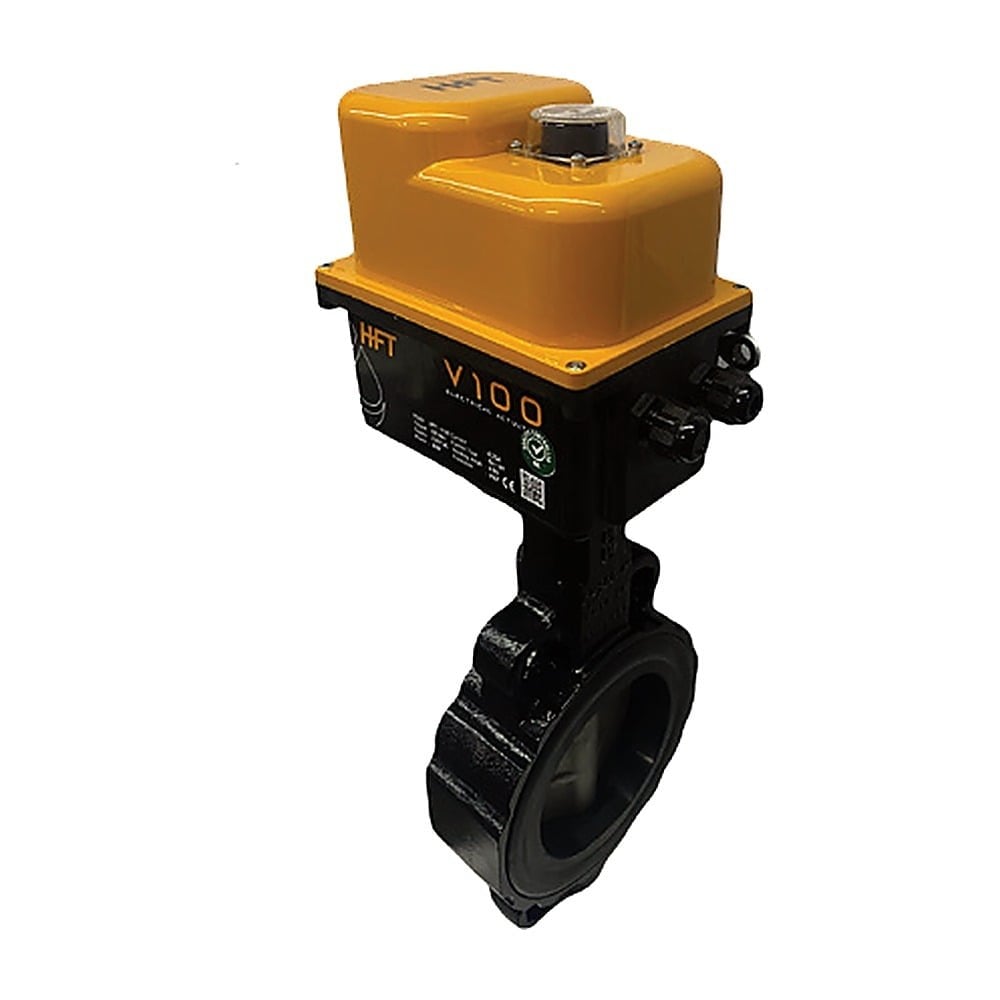

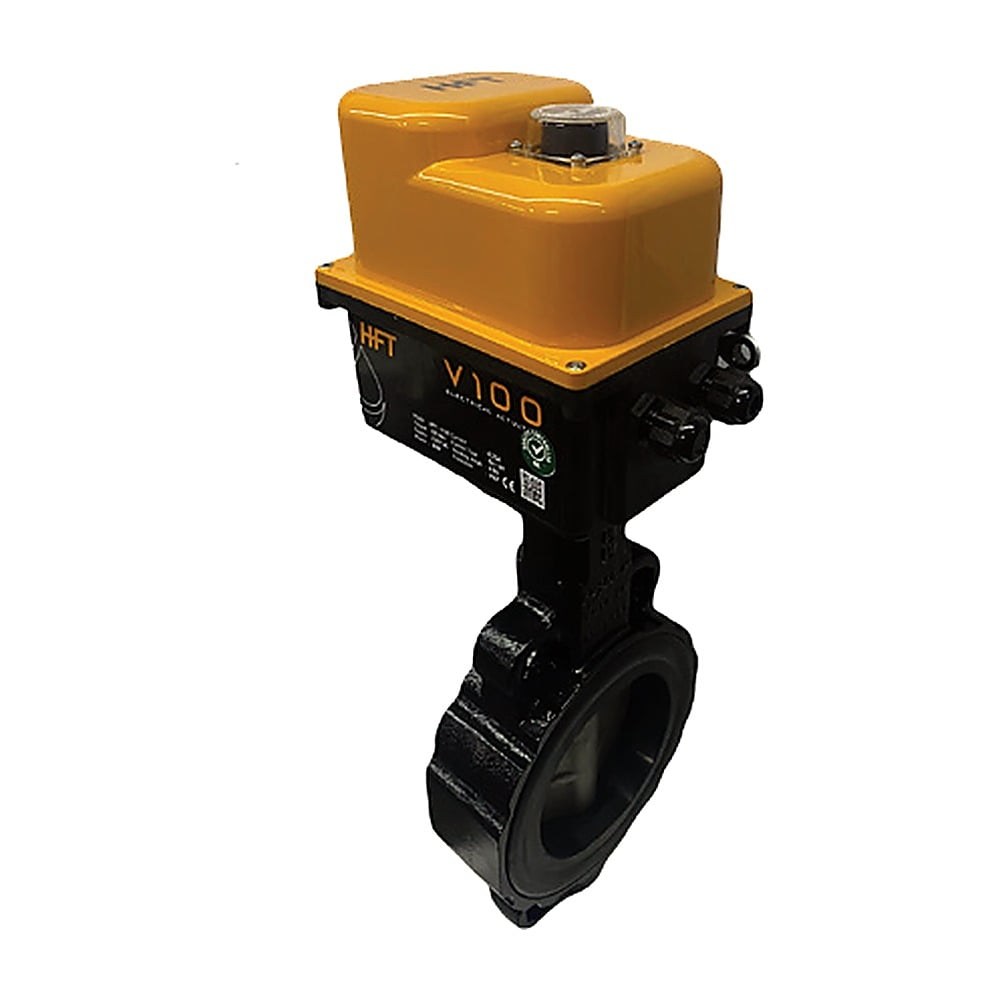

HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN100 24V, 4″ boru hatlarında kullanılan, 24V (VAC) elektrik aktüatörlü ve döküm gövdeli bir kelebek vanadır. Klapesi SS316 paslanmaz çeliktir. DN100, büyük kapasiteli endüstriyel su arıtma tesislerinde ana kolektörler, depo çıkışları ve pompa hatları için yaygın kullanılan çaplardan biridir. Vana bu hatları otomasyon panosundan açıp kapatmayı sağlar; wafer gövdesi ise vana sayısı fazla olan tesisat odalarında kısa montaj boyuyla yer kazandırır.
HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN100 24V Öne Çıkan Özellikleri
- 4″ ana hatlar için DN100: Katalogdaki HFT tablolarında DN100 ölçünün inç karşılığı 4″ olarak verilir. Büyük filtre bataryalarının kolektörleri, depo çıkışları ve ana dağıtım hatları için uygundur.
- Pompa grubu ve depo programına bağlı kumanda: Depo çıkışı ve dağıtım hatlarında vana, pompa grubunun çalışmasıyla birlikte panodan açılıp kapatılabilir. 4″ hatta elle müdahaleyi bakım anlarına bırakır.
- 24V (VAC) besleme: Katalogda bu modelin güç değeri 24V (VAC) olarak verilir. Tesis genelinde düşük gerilimli kumanda devresi kullanılan otomasyon panolarıyla uyumlu bir seçimdir.
- Döküm gövde, SS316 klape: Gövde döküm, klape SS316 paslanmaz çeliktir. Büyük hacimli suyun sürekli geçtiği 4″ hatlarda akış içinde kalan klapenin paslanmaz olması korozyona karşı avantaj sağlar.
- Kısa wafer gövde: Wafer gövde 4″ flanşlar arasına saplamalarla sıkıştırılır. Ayrı gövde flanşı taşımadığı için kolektör ve depo çıkışı gibi yoğun borulamalı alanlarda daha az yer kaplar.
HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN100 24V Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | HFT |
| Stok kodu | 1-14AKT-DKM-KLB-24-0100 |
| Model & cins | Wafer tip kelebek vana |
| Tahrik | Elektrik aktüatörlü |
| Bağlantı çapı | DN100 |
| İnç karşılığı | 4″ |
| Materyal | Döküm gövde, SS316 klape |
| Güç (VAC) | 24V |
HFT DN100 Aktüatörlü Kelebek Vana Seçimi: Döküm mü PVC mi, 24V mi 220V mi?
DN100 aktüatörlü kelebek vana seçiminde hat malzemesi ve kumanda gerilimi kadar vananın görevini de netleştirin. Gün içinde sık açılıp kapanacak ya da uzaktan izlenecek ana hat vanalarında aktüatörlü model, yalnız bakım sırasında kapatılan izolasyon noktalarında manuel döküm DN100 (8-14-DKM-KLB-0100) daha sade bir çözüm olabilir. Metal hatta bu döküm 24V model, PVC hatta PVC gövdeli DN100 modeller uygundur. Diğer ölçü ve gerilim seçenekleri HFT kelebek vana kategorimizde listelenir.
| DN100 seçeneği | Materyal | Tahrik / güç |
|---|
| 1-14AKT-DKM-KLB-24-0100 (bu ürün) | Döküm gövde, SS316 klape | Elektrik aktüatör, 24V |
| 1-14AKT-DKM-KLB-220-0100 | Döküm gövde, SS316 klape | Elektrik aktüatör, 220V |
| 1-14AKT-PVC-KLB-24-0100 | PVC | Elektrik aktüatör, 24V |
| 1-14AKT-PVC-KLB-220-0100 | PVC | Elektrik aktüatör, 220V |
| 8-14-DKM-KLB-0100 | Döküm gövde, SS316 klape | Manuel kollu |
| 8-14-PVC-KLB-0100 | PVC | Manuel kollu |
HFT DN100 24V Aktüatörlü Kelebek Vana Nerelerde Kullanılır?
- Ana kolektör hatları: Büyük karbon filtre ve kum filtre bataryalarında tankları birbirine bağlayan 4″ giriş ve çıkış kolektörlerinde.
- Arıtılmış su depo çıkışları: 4″ depo çıkış hatlarında, dağıtım pompalarının çalışmasıyla eşzamanlı açılan ve kapanan otomatik vana olarak.
- Tesis giriş izolasyonu: Arıtma tesisinin ham su girişinde, arıza ya da bakım durumunda hattı panodan hızla kapatabilmek için.
- Ortak ters yıkama hattı: Birden fazla filtrenin ortak kullandığı 4″ ters yıkama suyu hattında, yıkama sırasına göre otomatik açma-kapama için.
- Proses dağıtım hatları: Yumuşatılmış ya da filtrelenmiş suyun proses ekipmanına dağıtıldığı 4″ hatlarda.
Benzer ürünler için HFT Manuel & Aktüatörlü Vanalar kategorimize, diğer HFT ürünleri için HFT marka sayfamıza, tüm vana ve aksesuarlar için valf ve aksesuarları sayfamıza göz atabilirsiniz.
HFT DN100 24V Aktüatörlü Kelebek Vana Kurulum ve Bakım Adımları
- Hat flanşlarının DN100 (4″) ölçüsünde, paralel ve aynı eksende olduğunu kontrol edin.
- Boruların vanaya yük bindirmeyecek şekilde kendi desteklerine oturduğundan emin olun; vana boru taşıyıcısı olarak kullanılmamalıdır.
- Vanayı klape hafif açıkken flanşlar arasına yerleştirin, saplamaları çapraz sırayla ve kademeli sıkın.
- Aktüatörü 24V AC besleme kaynağına etiket şemasına göre bağlayın; kablo rakorlarını su almayacak şekilde sıkın.
- Hattı basınçlandırmadan önce birkaç kumanda vererek klapenin tam açık ve tam kapalı konuma geldiğini gözle kontrol edin; periyodik bakımda flanş bağlantılarını ve kablo girişlerini kontrol edin.
HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN100 24V Hakkında Sık Sorulan Sorular
DN100 kelebek vana 4 inç mi?
Evet. HSC kataloğundaki HFT kelebek vana tablolarında DN100 ölçü 4″ olarak eşleştirilir. Vana 4″ hatlarda DN100 flanşlar arasına wafer tipte bağlanır.
4 inç hatta otomatik vana olarak kelebek vana uygun mu?
Wafer kelebek vana kısa gövdelidir ve klapesinin kendi ekseninde dönmesiyle açılıp kapanır. Bu basit hareket aktüatörle otomatikleştirmeye uygundur; otomatik açma-kapama gereken 4″ hatlarda aktüatörlü kelebek vana pratik bir seçimdir.
DN100 aktüatörlü vana hangi tesislerde kullanılır?
Büyük filtre ve yumuşatma bataryalarının kolektörlerinde, depo çıkışlarında, tesis ham su girişlerinde ve proses dağıtım hatlarında kullanılır. Bu hatlara bağlanan sistemler için kum filtre sistemleri sayfamıza bakabilirsiniz.
24V aktüatör için nasıl bir güç kaynağı gerekir?
Katalogda bu modelin gücü 24V (VAC) olarak verilir; panoda 24V AC çıkış veren bir trafo kullanılır. Trafo gücünü, aynı devreye bağlanacak aktüatör sayısına göre aktüatör etiketindeki değerlerle hesaplamak gerekir.
DN100 döküm vana için flanş seti gerekir mi?
Wafer vana, hattaki mevcut karşı flanşların arasına bağlanır. Katalogda flanş seti yalnız HFT manuel PVC kelebek vanalar için listelenir. Farklı malzemeli flanşlarla kurulum düşünüyorsanız hat bilgilerini bize ileterek uygunluğu teyit edin.
