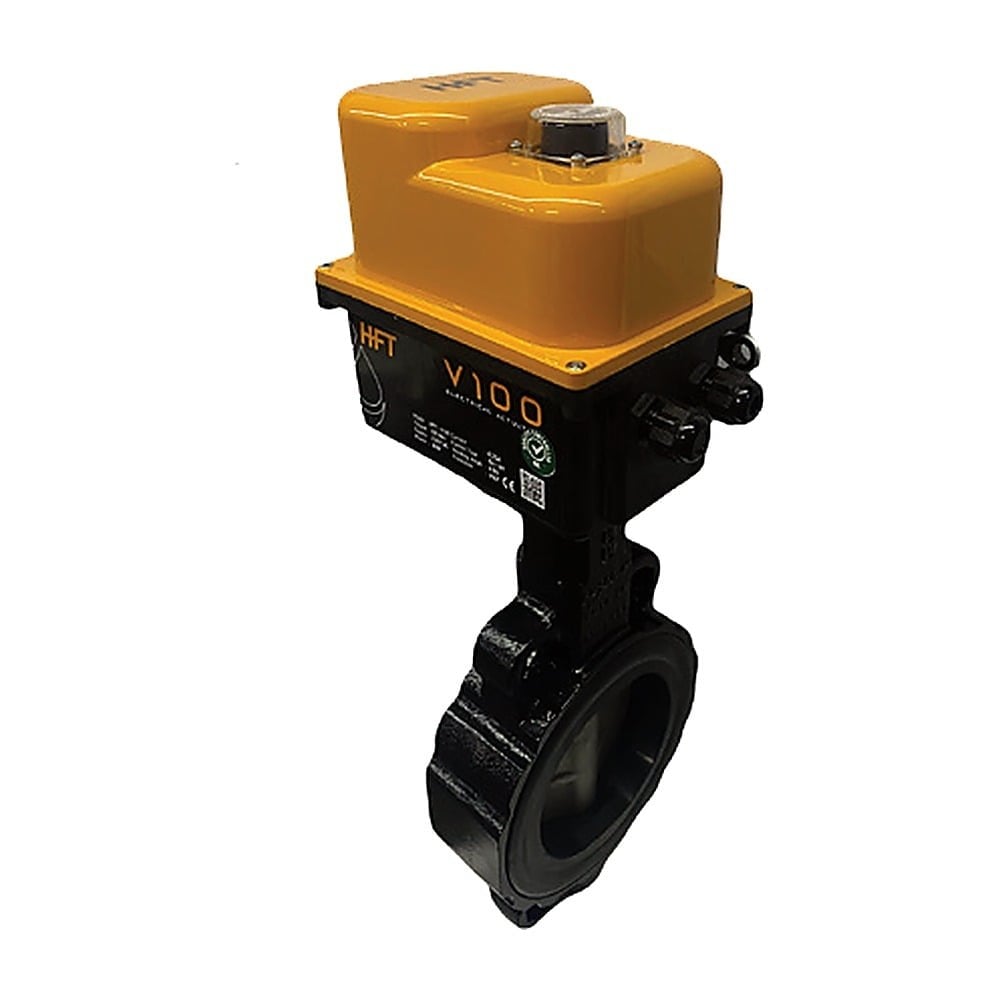

HFT Aktüatörlü Döküm Kelebek Vana DN125 220V: 5″ Büyük Debili Hatlar İçin
HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN125 220V, 5″ hatlar için hazırlanmış, 220V AC aktüatörle çalışan döküm gövdeli bir kelebek vanadır. SS316 paslanmaz çelik klape ve wafer gövde ile büyük çaplı hatlarda akışı uzaktan açıp kapatır. DN125, HFT serisinde 4″ ile 6″ arasında yer alan ara ölçüdür ve debi hesabı 4″ hattı aştığında değerlendirilir. Büyük endüstriyel su arıtma tesislerinin kolektörlerinde, depo ve pompa hatlarında otomatik kesme noktası oluşturur. Aynı ölçünün diğer seçenekleri HFT manuel ve aktüatörlü vanalar sayfasında listelenir.
HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN125 220V Öne Çıkan Özellikleri
- 5″ (DN125) bağlantı çapı: HFT katalogunda DN125, 5″ bağlantı çapına karşılık gelir; 4″ hattın yetersiz kaldığı büyük debili hatlar için ara ölçüdür.
- 220V AC elektrik aktüatör: Büyük çaplı klapeyi elle çevirmek yerine 220V AC HFT aktüatör, panodan gelen komutla vanayı açar ve kapatır.
- Döküm gövde: Metal döküm gövde, 5″ flanş bağlantısının sıkma kuvvetini ve hat yüklerini karşılayacak yapıdadır.
- SS316 paslanmaz klape: Akışa temas eden klape SS316 paslanmaz çeliktir ve suyla sürekli temasta korozyona karşı direnç gösterir.
- Wafer gövde: Vana iki boru flanşı arasında saplamalarla sıkıştırılarak takılır; büyük çapta bile kısa bir montaj boyu kaplar. Katalog satırında flanş yer almadığından 5″ flanşlar ayrıca planlanır.
HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN125 220V Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | HFT |
| Stok kodu | 1-14AKT-DKM-KLB-220-0125 |
| Model & Cins | Wafer Tip Kelebek Vana |
| Bağlantı Çapı | DN125 (HFT kelebek vana serisinde 5″) |
| Materyal | Döküm Gövde, SS316 Klape |
| Güç (VAC) | 220V |
| Tahrik | Elektrik aktüatör |
HFT DN125 Aktüatörlü Kelebek Vana Seçimi: Voltaj ve Gövde Malzemesi
5″ hat için otomatik kelebek vana arıyorsanız seçeneklerinizi şöyle daraltabilirsiniz:
- Kumanda gerilimi 220V AC: Bu ürün, 1-14AKT-DKM-KLB-220-0125.
- Kumanda gerilimi 24V: 1-14AKT-DKM-KLB-24-0125.
- PVC boru hattı: 1-14AKT-PVC-KLB-220-0125 veya 1-14AKT-PVC-KLB-24-0125.
- Elle kumanda: 8-14-DKM-KLB-0125 manuel döküm kelebek vana.
Mevcut boru ve flanş ölçünüzün DN125 ile eşleştiğini montajdan önce ölçerek doğrulayın. Hattınızın gerçekte 4″ ya da 6″ olduğundan şüpheleniyorsanız DN100 ve DN150 aktüatörlü modellere bakın veya ölçünüzü bize iletin. Tüm HFT ürünleri marka sayfasında yer alır.
HFT DN125 220V Aktüatörlü Kelebek Vananın Kullanım Alanları
- Büyük tesis kolektörleri: Birden çok filtre ya da yumuşatma tankını besleyen 5″ kolektörlerde, hattın bütünüyle devreden çıkarılması için otomatik kesme vanası olarak kullanılır.
- Ham su ana hattı: Kuyu veya şebekeden gelen 5″ ham su hattında, arıtma sistemine girişi panodan kontrol etmeyi sağlar.
- Depo ve pompa istasyonları: Büyük kapasiteli depoların giriş-çıkışında ve pompa istasyonu çıkışlarında programlı açma-kapama yapar.
- Soğutma ve proses devreleri: Büyük debili soğutma ve proses suyu devrelerinde, endüstriyel su arıtma sisteminden çıkan suyun yönlendirilmesinde kullanılabilir.
Benzer ürünler için HFT Manuel & Aktüatörlü Vanalar kategorimize, diğer HFT ürünleri için HFT marka sayfamıza, tüm vana ve aksesuarlar için valf ve aksesuarları sayfamıza göz atabilirsiniz.
HFT DN125 220V Aktüatörlü Vana Kurulum ve Bakım Adımları
- Hat ve flanş ölçüsünün 5″ (DN125) olduğunu ölçerek doğrulayın; vananın iki yanına gelecek flanşları önceden hazırlayın.
- Vana ve aktüatör ağırlığı için boruyu iki yandan destekleyin, montajı mümkünse iki kişiyle yapın.
- Flanşları aynı eksende hizalayın, vanayı klapesi kısmen açık halde aralarına yerleştirip ortalayın; saplamaları çapraz sırayla sıkın.
- 220V AC besleme ve kumanda kablolarını enerji kesikken, aktüatör etiketindeki bağlantı şemasına göre yetkili kişiye bağlatın.
- Basınçlandırmadan önce aç ve kapat komutlarını deneyin; klape uç konumlara ulaştıktan sonra hattı kademeli olarak devreye alın.
- Bakımlarda flanş birleşimlerini, kablo girişlerini ve aktüatör kapağını kontrol edin.
HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN125 220V Hakkında Sık Sorulan Sorular
DN125 kelebek vana kaç inç?
Katalogdaki HFT kelebek vana tablolarında DN125, 5″ bağlantı çapına karşılık gelir.
5 inç elektrikli kelebek vana hangi stok kodudur?
220V AC aktüatörlü döküm gövdeli 5″ HFT kelebek vananın kodu 1-14AKT-DKM-KLB-220-0125'tir. 24V modeli 1-14AKT-DKM-KLB-24-0125 kodludur.
220V ile 24V aktüatörlü kelebek vana arasındaki fark nedir?
Fark, aktüatörün besleme gerilimidir. 220V model şebeke gerilimli panolara doğrudan bağlanır; 24V model ise düşük gerilimle çalışan kumanda devreleri için uygundur. Vana gövdesi ve klape malzemesi katalogda iki modelde de aynıdır.
DN125 wafer kelebek vanaya flanş seti dahil mi?
Vana wafer gövdelidir ve kendi flanşı yoktur; katalogda döküm gövdeli vana satırında flanş yer almaz. 5″ bağlantı flanşlarını hattınıza göre planlayın, teslimat kapsamını sipariş öncesinde bize teyit ettirebilirsiniz. Diğer bağlantı ürünleri için valf ve aksesuarları bölümüne bakabilirsiniz.
5 inç kelebek vanada aktüatörlü yerine manuel model kullanılabilir mi?
Vananın yalnız bakım ya da arıza anında elle kapatılacağı noktalarda 8-14-DKM-KLB-0125 kodlu HFT manuel döküm kelebek vana DN125 5″ kullanılabilir. Uzaktan ya da programlı açma-kapama gerekiyorsa bu aktüatörlü model uygundur.
