HFT DN125 24V Aktüatörlü Döküm Kelebek Vana: 5″ Hatlarda Redüksiyonsuz Otomasyon

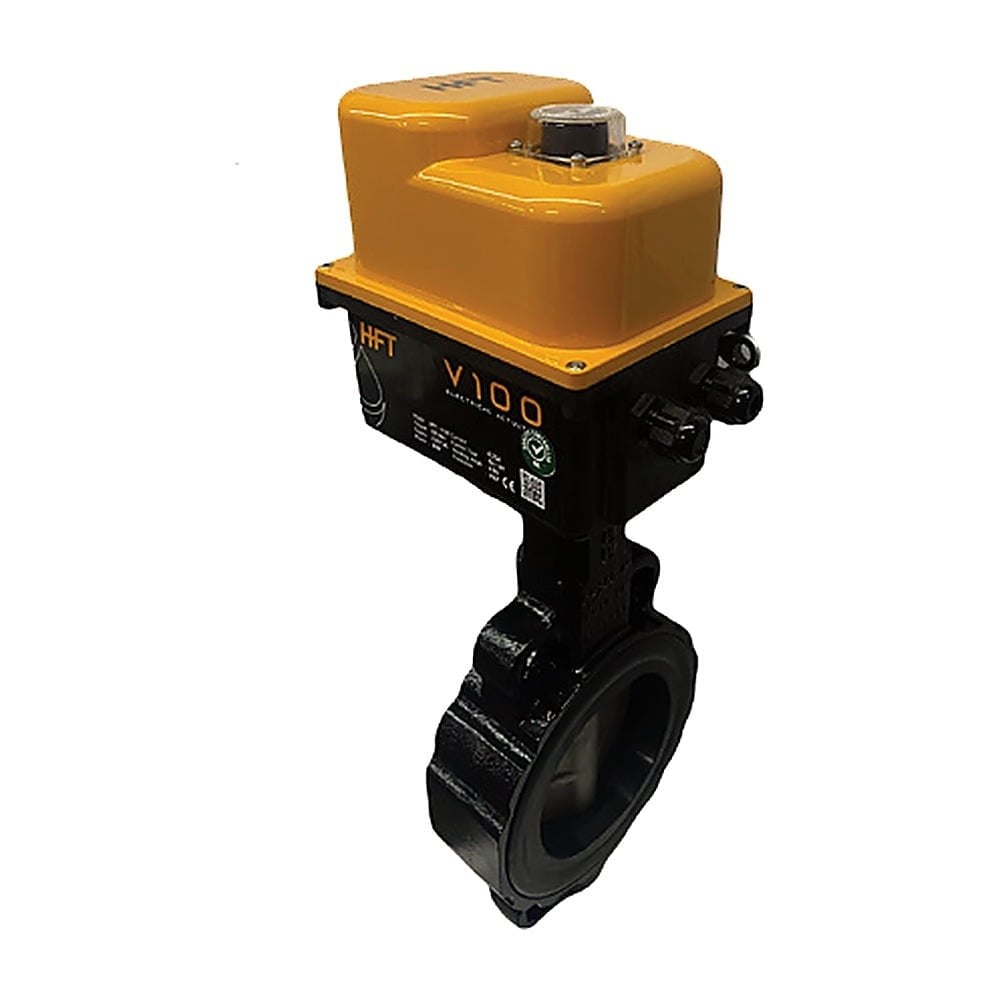

HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN125 24V, 5″ boru hatları için 24V (VAC) elektrik aktüatörle donatılmış, döküm gövdeli ve SS316 klapeli bir kelebek vanadır. DN125, 4″ ile 6″ arasında kalan ve projelerde daha seyrek görülen bir ölçüdür; mevcut 5″ hattı redüksiyon kullanmadan otomatikleştirmek isteyen tesislere yöneliktir. Wafer gövde iki flanş arasına bağlanır, aktüatör ise vanayı panodan açıp kapatır. Aynı ölçünün PVC ve 220V seçenekleri HFT manuel ve aktüatörlü vanalar kategorisinde yer alır.
HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN125 24V Öne Çıkan Özellikleri
- Daha seyrek bir ölçü: DN125 (5″): DN125, HFT tablosunda DN100 ile DN150 arasındadır; katalogdaki inç karşılığı 5″ olarak verilir. 5″ hatlarda redüksiyon ve ek flanş kullanmadan doğrudan montaj sağlar.
- Mevcut 5″ hatları otomasyona geçirme: Manuel vanayla işletilen 5″ hatlarda boru çapını değiştirmeden aktüatörlü kumandaya geçmek için kullanılır; hat yeniden ölçülendirilmeden panoya bağlanabilir.
- 24V (VAC) aktüatör: Katalogdaki güç değeri 24V (VAC) olarak verilir. Düşük gerilimli kumanda devresi bulunan panolar içindir; şebeke gerilimiyle çalışacak sahalarda 1-14AKT-DKM-KLB-220-0125 seçilir.
- Döküm gövde, SS316 klape: Katalogdaki materyal bilgisi döküm gövde ve SS316 klapedir. Yüksek debili 5″ hatlarda akışın içinde kalan klapenin paslanmaz çelik olması korozyona karşı avantaj sağlar.
- Wafer bağlantı: Vana, DN125 flanş çiftinin arasına yerleştirilip saplamalarla sıkılır. Eski bir wafer vananın yerine geçerken aynı flanşlar korunabilir; gövde boyunun uyumunu sipariş öncesi kontrol etmek gerekir.
HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN125 24V Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | HFT |
| Stok kodu | 1-14AKT-DKM-KLB-24-0125 |
| Model & cins | Wafer tip kelebek vana |
| Tahrik | Elektrik aktüatörlü |
| Bağlantı çapı | DN125 |
| İnç karşılığı | 5″ |
| Materyal | Döküm gövde, SS316 klape |
| Güç (VAC) | 24V |
HFT DN125 Aktüatörlü Kelebek Vana Seçimi: Döküm mü PVC mi, 24V mi 220V mi?
DN125 24V aktüatörlü kelebek vana siparişinden önce hat ölçüsünü flanş üzerinden doğrulayın; 5″ hatlar sahada 4″ ya da 6″ ile karıştırılabilir. Wafer vana, karşı flanşlarla aynı ölçüde olmalıdır. Metal borulu hatlarda bu döküm model, PVC hatlarda PVC gövdeli DN125 modeller, panoda yalnız 220V bulunan sahalarda ise 1-14AKT-DKM-KLB-220-0125 modeli değerlendirilir. HFT vanalarının DN125 tahrik seçenekleri aşağıdaki tabloda yer alır.
| DN125 seçeneği | Materyal | Tahrik / güç |
|---|
| 1-14AKT-DKM-KLB-24-0125 (bu ürün) | Döküm gövde, SS316 klape | Elektrik aktüatör, 24V |
| 1-14AKT-DKM-KLB-220-0125 | Döküm gövde, SS316 klape | Elektrik aktüatör, 220V |
| 1-14AKT-PVC-KLB-24-0125 | PVC | Elektrik aktüatör, 24V |
| 1-14AKT-PVC-KLB-220-0125 | PVC | Elektrik aktüatör, 220V |
| 8-14-DKM-KLB-0125 | Döküm gövde, SS316 klape | Manuel kollu |
| 8-14-PVC-KLB-0125 | PVC | Manuel kollu |
HFT DN125 24V Aktüatörlü Kelebek Vana Nerelerde Kullanılır?
- Mevcut 5″ hatların otomasyonu: Manuel vanayla çalışan 5″ hatlarda, boru ölçüsünü değiştirmeden aktüatörlü kumandaya geçmek için.
- Büyük filtre kolektörleri: Yüksek debili demir-mangan ve kum filtre bataryalarının 5″ giriş ve çıkış kolektörlerinde.
- Pompa istasyonu çıkışları: Birden fazla pompanın ortak kolektöre bastığı istasyonlarda, kolektör çıkışının panodan açılıp kapatılması için.
- Depolar arası transfer hatları: Ham su ve arıtılmış su depoları arasındaki 5″ transfer hatlarında, seviye kontrolüne bağlı otomatik çalışma için.
Benzer ürünler için HFT Manuel & Aktüatörlü Vanalar kategorimize, diğer HFT ürünleri için HFT marka sayfamıza, tüm vana ve aksesuarlar için valf ve aksesuarları sayfamıza göz atabilirsiniz.
HFT DN125 24V Aktüatörlü Kelebek Vana Kurulum ve Bakım Adımları
- Eski vanayı sökmeden önce hattı boşaltın ve flanşların DN125 (5″) olduğunu dış çap ve cıvata delikleri üzerinden doğrulayın.
- Boruların vananın ağırlığını flanşlara bırakmadan kendi destekleriyle taşındığını kontrol edin.
- Vanayı klape hafif açıkken flanşlar arasına ortalayarak yerleştirin; saplamaları çapraz sırayla, kademeli sıkın.
- Aktüatörün 24V AC bağlantısını etiketindeki şemaya göre yapın ve kablo rakorlarını sıkın.
- Devreye almada aktüatörü birkaç kez çalıştırarak açma-kapama hareketinin takılmadan tamamlandığını gözlemleyin; işletmede flanş sızdırmazlığını ve kablo girişlerini düzenli kontrol edin.
HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN125 24V Hakkında Sık Sorulan Sorular
DN125 kaç inç?
DN125, HSC kataloğundaki HFT kelebek vana tablolarında 5″ ölçüye karşılık gelir. Bu vana 5″ boru hatlarında DN125 flanşlar arasına bağlanır.
5 inç hatta 4 inç ya da 6 inç vana kullanabilir miyim?
Wafer kelebek vana iki flanş arasına sıkıştırıldığı için karşı flanşlarla aynı ölçüde olmalıdır. Farklı ölçüde vana kullanmak redüksiyon ve ek flanş gerektirir; 5″ hatta doğrudan DN125 vana kullanmak en sade çözümdür.
Manuel kelebek vanayı aktüatörlü modelle değiştirmek mümkün mü?
Aynı ölçüdeki wafer vanalar aynı flanşlar arasına bağlanır. Ancak eski vananın gövde boyu ve yapısı farklı olabilir; değişim öncesinde mevcut vananın marka ve ölçü bilgisini bize iletmenizi öneririz.
DN125 döküm kelebek vananın gövdesi ve klapesi hangi malzemeden?
Katalogda materyal döküm gövde ve SS316 klape olarak verilir. Hatta arıtma kimyasalı dozlanıyorsa ya da su analizi agresif çıkıyorsa malzeme uygunluğunu birlikte değerlendirelim. Dozlanan ürünler için mineraller ve kimyasallar kategorimize bakabilirsiniz.
24V aktüatörlü vanada aktüatör arızalanırsa ne yapılır?
Katalogda HFT elektrik aktüatörler 60, 80, 100 ve 200 Nm olarak, 24 ve 220 VAC seçenekleriyle ayrıca listelenir. Doğru yedek aktüatörü belirlemek için mevcut aktüatörün etiket bilgisini ve vananın stok kodunu bize iletin.
