HFT Aktüatörlü Döküm Kelebek Vana DN200 220V: 8″ Büyük Çaplı Hatlarda Elektrikli Kontrol

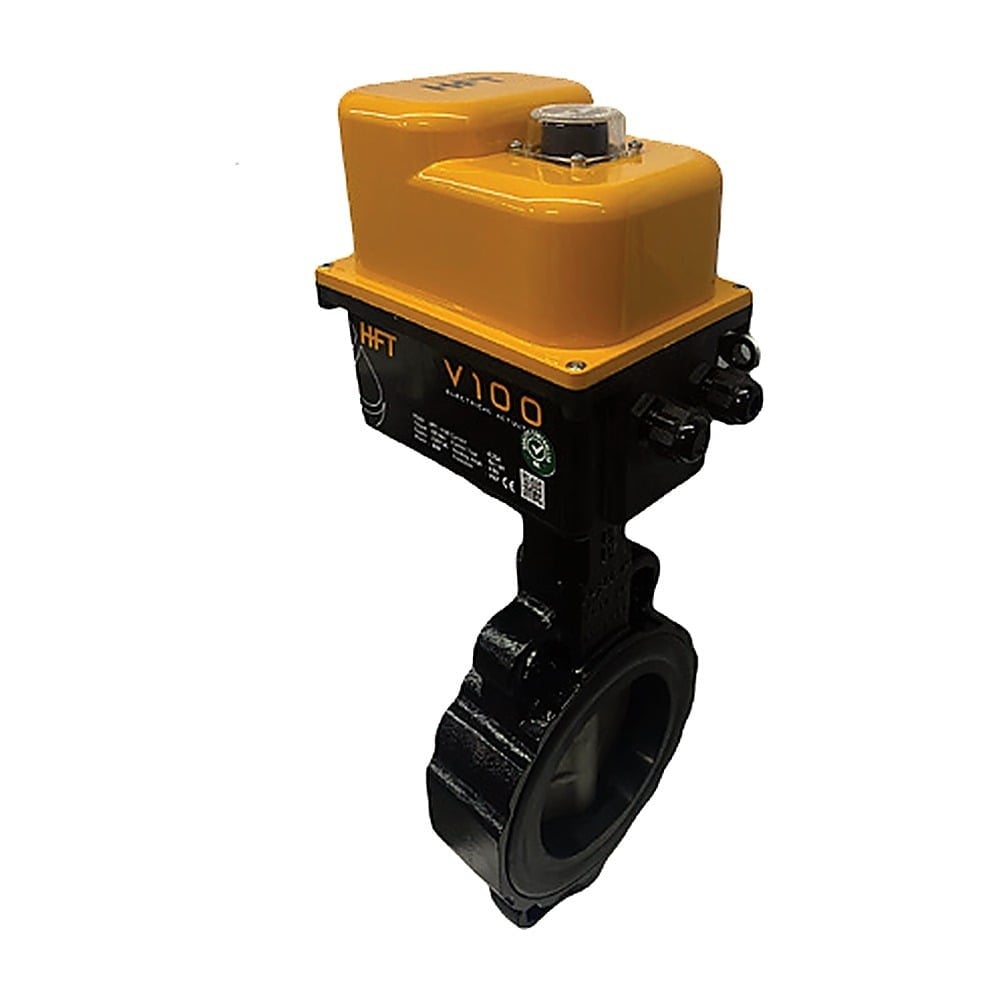

HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN200 220V, HFT kelebek vana serisinin en büyük ölçüsüdür ve 8″ hatlarda akışı 220V AC elektrik aktüatörle açıp kapatır. Döküm gövde ve SS316 paslanmaz çelik klapeye sahip vana, wafer yapısıyla iki boru flanşı arasına sıkıştırılarak takılır. 8″ ölçü; büyük sanayi tesislerinin ana su girişlerinde, yüksek kapasiteli endüstriyel su arıtma sistemlerinin kolektörlerinde ve büyük depo-pompa hatlarında kullanılır. Bu çapta vanayı elle çevirmek yerine aktüatör, kesme işlemini panodan yapmanızı sağlar. Serinin diğer ölçüleri HFT manuel ve aktüatörlü vanalar sayfasındadır.
HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN200 220V Öne Çıkan Özellikleri
- 8″ (DN200) en büyük ölçü: HFT katalogunda DN200, 8″ bağlantı çapına karşılık gelir ve kelebek vana serisinin en büyük ölçüsüdür.
- 220V AC elektrik aktüatör: 8″ klapenin açılıp kapanması, 220V AC şebeke gerilimiyle çalışan HFT elektrik aktüatörle panodan yapılır.
- Döküm gövde: Metal döküm gövde, büyük çaplı flanş bağlantısının sıkma kuvvetine ve metal hattın yüklerine karşı dayanıklıdır.
- SS316 paslanmaz klape: Büyük debide akışın içinde duran klape SS316 paslanmaz çeliktir ve suyla sürekli temasta korozyona karşı dirençlidir.
- Wafer gövdeyle kompakt montaj: Vana iki boru flanşı arasında saplamalarla sıkıştırılır. 8″ ölçüde bu yapı, hatta kısa bir montaj boyu bırakır.
- 8″ flanşlar hattan sağlanır: Wafer gövdenin kendi flanşı yoktur ve katalog satırında flanş yer almaz; 8″ hat flanşlarını montaj öncesinde boru malzemenize göre hazırlayın.
HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN200 220V Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | HFT |
| Stok kodu | 1-14AKT-DKM-KLB-220-0200 |
| Model & Cins | Wafer Tip Kelebek Vana |
| Bağlantı Çapı | DN200 (HFT kelebek vana serisinde 8″) |
| Materyal | Döküm Gövde, SS316 Klape |
| Güç (VAC) | 220V |
| Tahrik | Elektrik aktüatör |
HFT DN200 Aktüatörlü Kelebek Vana Seçimi: Voltaj ve Gövde Malzemesi
8″ hatlarda HFT serisinde aşağıdaki seçenekler bulunur:
- 1-14AKT-DKM-KLB-220-0200 (bu ürün): Döküm gövde, 220V AC aktüatör.
- 1-14AKT-DKM-KLB-24-0200: Döküm gövde, 24V aktüatör.
- 1-14AKT-PVC-KLB-220-0200 ve 1-14AKT-PVC-KLB-24-0200: PVC gövdeli aktüatörlü modeller. Katalogda PVC kelebek vana grubu için ayrıca 8-14-PVC-FLANŞ-0200 PVC flanş seti listelenir.
- 8-14-DKM-KLB-0200: Manuel döküm kelebek vana.
Bu seri katalogda DN200 ile sınırlıdır; daha büyük çaplar için ihtiyacınızı bize iletin. Katalogda HFT aktüatörler 60, 80, 100 ve 200 Nm olarak ayrıca da listelenir, ancak vanaya takılı aktüatörün tork değeri ölçü bazında verilmez. Serinin diğer ürünlerini HFT marka sayfasında görebilirsiniz.
HFT DN200 220V Aktüatörlü Kelebek Vananın Kullanım Alanları
- Büyük sanayi tesisi girişleri: Fabrika ve organize sanayi tesislerinin 8″ ana su giriş hatlarında, tesisin beslemesini uzaktan kesmek için kullanılır.
- Yüksek kapasiteli arıtma kolektörleri: Çok sayıda büyük tanktan oluşan endüstriyel su arıtma sistemlerinin ana giriş ve çıkış kolektörlerinde otomatik izolasyon sağlar.
- Büyük depo ve rezervuar hatları: Yüksek hacimli depoların giriş-çıkış hatlarında seviye kontrolüne bağlı otomatik açma-kapama yapar.
- Pompa istasyonu ana hatları: Büyük debili pompa gruplarının ortak çıkış hattında, pompa kumandasıyla birlikte çalışan kesme vanası olarak kullanılabilir.
Benzer ürünler için HFT Manuel & Aktüatörlü Vanalar kategorimize, diğer HFT ürünleri için HFT marka sayfamıza, tüm vana ve aksesuarlar için valf ve aksesuarları sayfamıza göz atabilirsiniz.
HFT DN200 220V Aktüatörlü Vana Kurulum ve Bakım Adımları
- Hat ve flanş ölçüsünün 8″ (DN200) olduğunu doğrulayın; vananın iki yanına gelecek flanşları önceden hazırlayın.
- Vana ve aktüatörün ağırlığını taşıyacak boru desteklerini vananın iki yanına kurun; kaldırma sırasında aktüatörü tutma noktası olarak kullanmayın.
- Flanşları aynı eksende hizalayın, vanayı klapesi kısmen açık halde flanşlar arasına ortalayın ve saplamaları çapraz sırayla birkaç turda sıkın.
- 220V AC besleme ve kumanda bağlantılarını enerji kesikken, aktüatör etiketindeki şemaya göre yetkili kişiye yaptırın.
- Hatta su vermeden aktüatörü aç ve kapat konumlarında deneyin, ardından hattı kademeli basınçlandırıp birleşimleri kontrol edin.
- Periyodik bakımda saplamaları, kablo girişlerini ve aktüatör kapağını kontrol edin; nadiren kullanılan vanayı dönemsel olarak çalıştırın.
HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN200 220V Hakkında Sık Sorulan Sorular
DN200 kelebek vana kaç inç?
Katalogdaki HFT kelebek vana tablolarında DN200, 8″ bağlantı çapına karşılık gelir.
HFT kelebek vananın en büyük ölçüsü hangisi?
Katalogda HFT manuel ve aktüatörlü kelebek vanalar DN40 ile DN200 arasında listelenir. DN200 / 8″ serinin en büyük ölçüsüdür.
8 inç aktüatörlü kelebek vananın 24V modeli var mı?
Evet. Aynı gövde ve klapeye sahip 24V aktüatörlü model 1-14AKT-DKM-KLB-24-0200 kodludur. Bu sayfadaki ürün 220V AC beslemelidir.
DN200 aktüatörlü kelebek vanaya flanş dahil mi?
Vana wafer tiptir ve kendi flanşı yoktur; katalogda döküm gövdeli vana satırında flanş yer almaz. 8″ flanşları boru malzemenize göre planlayın, teslimat kapsamını sipariş öncesinde bize sorabilirsiniz. Diğer bağlantı ürünlerine valf ve aksesuarları bölümünden ulaşabilirsiniz.
8 inç kelebek vana montajında nelere dikkat edilmeli?
Vana ve aktüatörün ağırlığı için borunun iki yandan desteklenmesi, flanşların aynı eksende hizalanması, montajda klapenin kısmen açık tutulması ve saplamaların çapraz sırayla sıkılması gerekir.
