HFT DN40 24V Aktüatörlü Döküm Kelebek Vana: Küçük Çaplı 1½″ Hatlar İçin Otomatik Kumanda

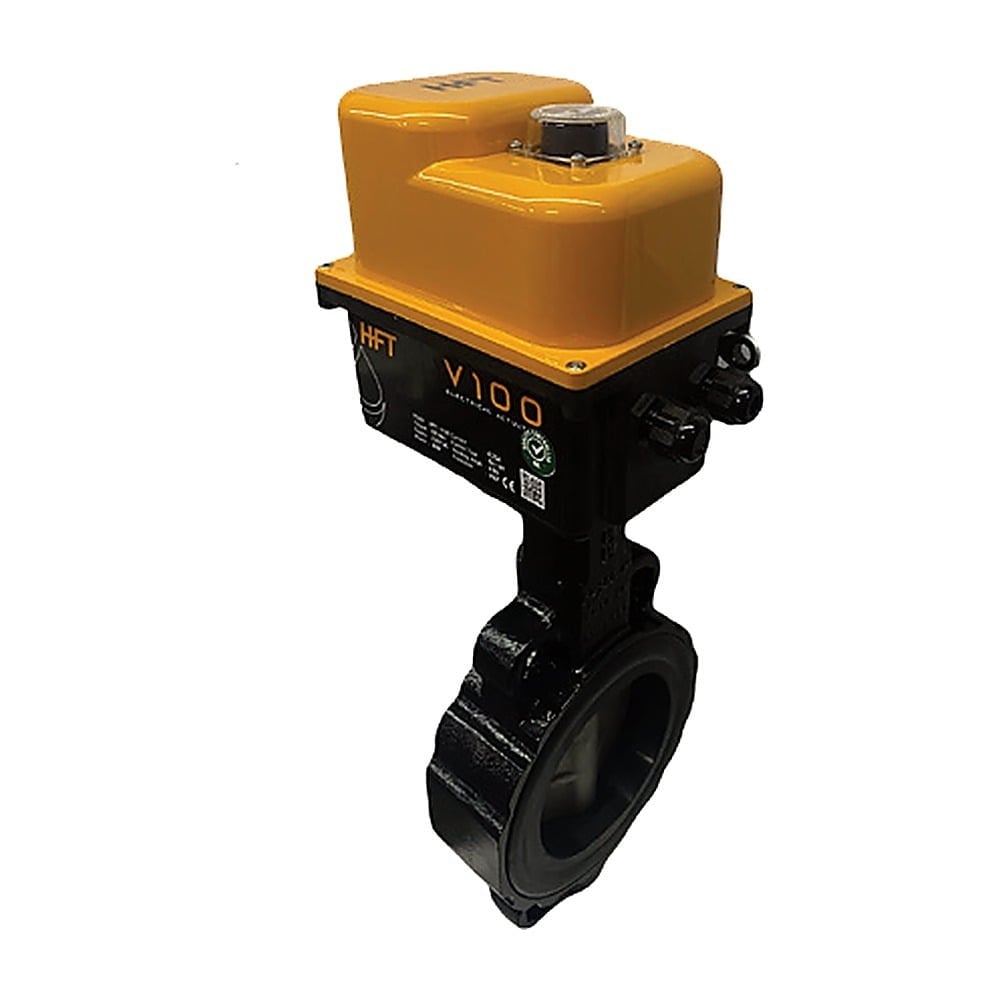

HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN40 24V, 1½″ boru hatlarında akışı elektrik aktüatörüyle açıp kapatan, döküm gövdeli ve SS316 paslanmaz çelik klapeli bir kelebek vanadır. DN40, HFT manuel ve aktüatörlü vanalar serisindeki aktüatörlü kelebek vanaların en küçük bağlantı çapıdır. Aktüatör 24V (VAC) ile çalıştığı için kumanda devresi düşük gerilimle kurulur. Küçük kapasiteli filtre ünitelerinde, yan hat ve numune hatlarında, yıkama suyu gibi ince borulu devrelerde vanayı uzaktan yönetmek isteyen tesisler için uygundur.
HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN40 24V Öne Çıkan Özellikleri
- Serinin başlangıç ölçüsü: DN40 (1½″): DN40, HFT elektrik aktüatörlü döküm kelebek vana tablosundaki en küçük bağlantı çapıdır. Katalogdaki HFT manuel vana tablosunda bu ölçünün inç karşılığı 1½″ olarak verilir.
- Ulaşılması zor küçük hatlarda uzaktan kumanda: Yan hat, numune ve yıkama suyu hatları çoğu zaman tesisatın arka taraflarında kalır. Aktüatör, bu noktalardaki vanayı yerinde çevirmeden panodan açıp kapatmayı sağlar.
- 24V (VAC) düşük gerilimli besleme: Katalogda güç değeri 24V (VAC) olarak verilir. Aktüatör, 24V AC kumanda devresi bulunan panolara bağlanır; şebeke gerilimiyle beslemek isteyenler için aynı ölçünün 220V modeli listelenir.
- Döküm gövde, SS316 klape: Katalogdaki materyal bilgisi döküm gövde ve SS316 klapedir. Suyun doğrudan temas ettiği klapenin paslanmaz çelikten olması, metal borulu küçük hatlarda korozyona karşı avantaj sağlar.
- Kompakt ünitelerde wafer montaj: Wafer gövde, 1½″ hattın iki flanşı arasına yerleştirilip saplamalarla sıkılır. Kısa gövde boyu, kompakt filtre ünitelerinin dar borulama alanında yer kazandırır.
HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN40 24V Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | HFT |
| Stok kodu | 1-14AKT-DKM-KLB-24-0040 |
| Model & cins | Wafer tip kelebek vana |
| Tahrik | Elektrik aktüatörlü |
| Bağlantı çapı | DN40 |
| İnç karşılığı | 1½″ |
| Materyal | Döküm gövde, SS316 klape |
| Güç (VAC) | 24V |
HFT DN40 Aktüatörlü Kelebek Vana Seçimi: Döküm mü PVC mi, 24V mi 220V mi?
DN40 24V döküm modeli, metal borulu ve düşük gerilimli kumanda panosu bulunan küçük hatlar içindir. Aynı 1½″ ölçüde HFT tablolarında dört aktüatörlü ve iki manuel seçenek yer alır. Hattınız PVC ise PVC gövdeli modeller boruyla aynı malzemede kalır; panoda yalnız şebeke gerilimi varsa 220V aktüatörlü model 24V besleme ihtiyacını ortadan kaldırır. Vanayı seyrek çevirecekseniz manuel kollu döküm model yeterli olabilir. Tüm ölçülerin listesi için HFT ürünleri sayfasına bakabilirsiniz.
| DN40 seçeneği | Materyal | Tahrik / güç |
|---|
| 1-14AKT-DKM-KLB-24-0040 (bu ürün) | Döküm gövde, SS316 klape | Elektrik aktüatör, 24V |
| 1-14AKT-DKM-KLB-220-0040 | Döküm gövde, SS316 klape | Elektrik aktüatör, 220V |
| 1-14AKT-PVC-KLB-24-0040 | PVC | Elektrik aktüatör, 24V |
| 1-14AKT-PVC-KLB-220-0040 | PVC | Elektrik aktüatör, 220V |
| 8-14-DKM-KLB-0040 | Döküm gövde, SS316 klape | Manuel kollu |
| 8-14-PVC-KLB-0040 | PVC | Manuel kollu |
HFT DN40 24V Aktüatörlü Kelebek Vana Nerelerde Kullanılır?
- Küçük kapasiteli filtre üniteleri: 1½″ borulu kum filtre sistemleri ve aktif karbon ünitelerinde giriş, çıkış ya da drenaj hattını otomatik açıp kapatmak için.
- Yan hat ve numune hatları: Ana hattan ayrılan küçük çaplı numune, yıkama suyu ya da yardımcı besleme hatlarında programlı açma-kapama için.
- Küçük ara depo doldurma hatları: Küçük ara depoların doldurma hattında, seviye şalterinden gelen sinyale bağlı olarak suyu kesip açmak için.
- Pilot ve deneme düzenekleri: Arıtma prosesinin küçük ölçekte denendiği pilot ünitelerde, ana tesiste kullanılacak otomasyon mantığını aynı vana tipiyle kurmak için.
Benzer ürünler için HFT Manuel & Aktüatörlü Vanalar kategorimize, diğer HFT ürünleri için HFT marka sayfamıza, tüm vana ve aksesuarlar için valf ve aksesuarları sayfamıza göz atabilirsiniz.
HFT DN40 24V Aktüatörlü Kelebek Vana Kurulum ve Bakım Adımları
- Hat flanşlarının DN40 (1½″) ölçüsünde olduğunu ve karşılıklı aynı eksende durduğunu kontrol edin.
- Vanayı klape hafif aralıkken iki flanşın arasına yerleştirip ortalayın; böylece sıkma sırasında klape kenarı zorlanmaz.
- Saplamaları çapraz sırayla ve kademeli sıkın. Küçük çaplı flanşlarda aşırı sıkma, conta yüzeyine zarar verebilir.
- Aktüatörü panodaki 24V AC devreye, etiketindeki bağlantı şemasına göre bağlayın ve kablo rakorlarını su almayacak şekilde sıkın.
- Hattı basınçlandırmadan önce açma ve kapama komutlarıyla klapenin uç konumlara ulaştığını gözle kontrol edin; uzun süre aynı konumda kalan vanayı bakım ziyaretlerinde çalıştırarak serbest döndüğünü doğrulayın.
HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN40 24V Hakkında Sık Sorulan Sorular
DN40 kelebek vana kaç inç?
DN40, HSC kataloğundaki HFT kelebek vana tablolarında 1½″ ölçüye karşılık gelir. Bu vana 1½″ boru hatlarında, aynı ölçüdeki iki flanşın arasına monte edilir.
24V aktüatörlü kelebek vana prize takılarak çalışır mı?
Çalışmaz. Katalogda güç değeri 24V (VAC) olarak verilir; aktüatör panoda 24V AC çıkış veren bir trafo ya da besleme ünitesine bağlanır. Doğrudan şebekeden beslemek istiyorsanız aynı ölçüdeki 220V model (1-14AKT-DKM-KLB-220-0040) uygundur.
Wafer tip kelebek vanayla birlikte flanş geliyor mu?
Wafer vana, hat üzerindeki iki flanşın arasına saplamalarla sıkıştırılır. Katalogda döküm aktüatörlü vanalar için ayrı bir flanş seti listelenmez; karşı flanş ve saplamaların hat tarafında hazır olması gerekir. Teslimat kapsamını sipariş öncesi bizimle teyit edebilirsiniz.
DN40 aktüatörlü vana küçük filtrelerde kullanılır mı?
Evet. 1½″ borulu küçük filtre ve yumuşatma ünitelerinde giriş, çıkış ya da drenaj hattını otomatik açıp kapatmak için kullanılabilir. Diğer ölçüler ve manuel modeller için HFT kelebek vana kategorisine göz atabilirsiniz.
HFT aktüatör ayrı yedek olarak alınabilir mi?
Katalogda HFT elektrik aktüatörler 60, 80, 100 ve 200 Nm tork seçenekleriyle, 24 ve 220 VAC olarak ayrıca listelenir. Hangi torkun hangi vana ölçüsüne takıldığı katalogda belirtilmez; mevcut aktüatörünüzün etiketini bize ileterek doğru eşleşmeyi sorabilirsiniz.
