HFT DN50 24V Aktüatörlü Döküm Kelebek Vana: 2″ Filtre ve Yıkama Hatlarında Otomatik Kumanda

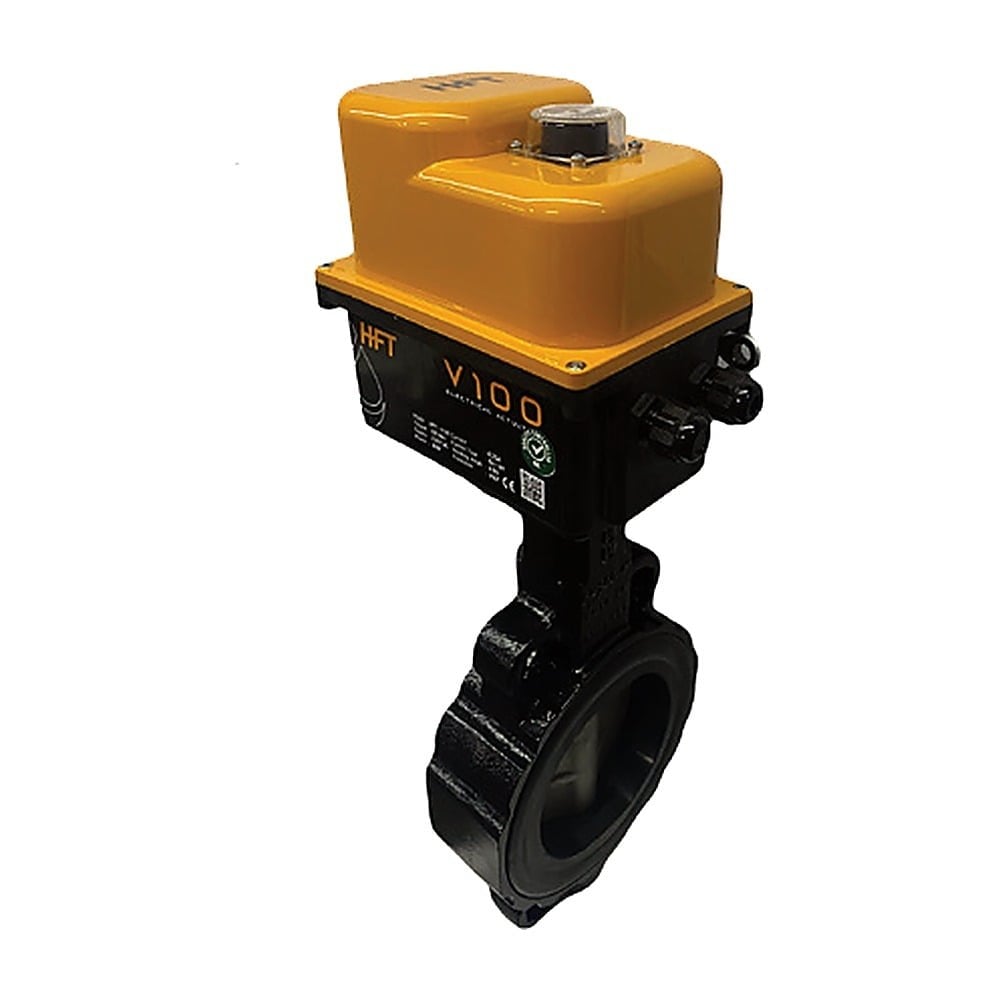

HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN50 24V, 2″ boru hatları için hazırlanmış, 24V (VAC) elektrik aktüatörle kumanda edilen döküm gövdeli kelebek vanadır. Klapesi SS316 paslanmaz çeliktir ve vana iki flanş arasına wafer tipte bağlanır. 2″ çap, tek ya da çift tanklı filtre ünitelerinin servis, ters yıkama ve drenaj hatlarında sık karşılaşılan bir ölçüdür. Bu model, endüstriyel su arıtma ünitelerinde bu hatlardaki vanaları elle çevirmek yerine panodan sırayla çalıştırmayı sağlar.
HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN50 24V Öne Çıkan Özellikleri
- 2″ hatlar için DN50 bağlantı: Katalogdaki HFT tablolarında DN50 ölçünün inç karşılığı 2″ olarak verilir. Vana, 2″ hattın DN50 flanşları arasına redüksiyonsuz bağlanır.
- Ters yıkama adımlarını panoya bağlayan aktüatör: Servis, ters yıkama ve drenaj vanalarının belirli bir sırayla açılıp kapanması gereken filtrelerde, aktüatör bu 2″ vanayı kumanda sinyaliyle çalıştırır ve operatörün her yıkamada sahaya inme ihtiyacını azaltır.
- 24V (VAC) besleme: Katalogda bu modelin gücü 24V (VAC) olarak verilir. Aynı filtre ünitesindeki birden fazla vananın tek bir düşük gerilimli kumanda devresinden beslendiği panolara uygundur.
- SS316 klapeli döküm gövde: Gövde döküm, klape SS316 paslanmaz çeliktir. Ters yıkama sırasında tortulu suyla temas eden klapenin paslanmaz olması, metal borulu 2″ hatlarda korozyona karşı avantaj sağlar.
- Toplayıcı hatlarda kısa wafer gövde: Wafer gövde ayrı bir gövde flanşı taşımaz ve iki flanş arasına sıkıştırılır. Bu yapı, filtre toplayıcısı üzerinde art arda dizilen vanalar arasında kısa mesafe bırakmaya imkân verir.
HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN50 24V Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | HFT |
| Stok kodu | 1-14AKT-DKM-KLB-24-0050 |
| Model & cins | Wafer tip kelebek vana |
| Tahrik | Elektrik aktüatörlü |
| Bağlantı çapı | DN50 |
| İnç karşılığı | 2″ |
| Materyal | Döküm gövde, SS316 klape |
| Güç (VAC) | 24V |
HFT DN50 Aktüatörlü Kelebek Vana Seçimi: Döküm mü PVC mi, 24V mi 220V mi?
2″ hatlarda DN50 24V döküm kelebek vana seçmeden önce iki noktaya karar verin: boru malzemesi ve panodaki kumanda gerilimi. Çelik ya da galvaniz boru hatlarında döküm gövde öne çıkar; PVC boru hattında PVC gövdeli modeller boruyla aynı malzeme ailesinde kalır. Kumanda devresi 24V ile kurulan panolarda bu model, yalnız 220V bulunan sahalarda ise 1-14AKT-DKM-KLB-220-0050 tercih edilir. Tablodaki diğer HFT seçenekleri manuel ve aktüatörlü vana kategorimizde yer alır.
| DN50 seçeneği | Materyal | Tahrik / güç |
|---|
| 1-14AKT-DKM-KLB-24-0050 (bu ürün) | Döküm gövde, SS316 klape | Elektrik aktüatör, 24V |
| 1-14AKT-DKM-KLB-220-0050 | Döküm gövde, SS316 klape | Elektrik aktüatör, 220V |
| 1-14AKT-PVC-KLB-24-0050 | PVC | Elektrik aktüatör, 24V |
| 1-14AKT-PVC-KLB-220-0050 | PVC | Elektrik aktüatör, 220V |
| 8-14-DKM-KLB-0050 | Döküm gövde, SS316 klape | Manuel kollu |
| 8-14-PVC-KLB-0050 | PVC | Manuel kollu |
HFT DN50 24V Aktüatörlü Kelebek Vana Nerelerde Kullanılır?
- İkili filtre bataryaları: İki tanklı karbon filtre sistemleri ve kum filtrelerde, tankları sırayla servise ve yıkamaya almak için kurulan 2″ toplayıcı hatlarda.
- Ters yıkama ve drenaj hatları: Yıkama suyunun drenaja yönlendirildiği 2″ hatlarda, vananın zamanlayıcı ya da fark basınç sinyaliyle açılması için.
- Arıtma ünitesi besleme girişi: Arıtma ünitesine giden 2″ besleme hattını panodan kesip açmak, bakım sırasında hattı uzaktan izole etmek için.
- Ara depo çıkışları: Arıtılmış su deposundan pompaya giden hatta, pompa çalışmasıyla eşzamanlı açılıp kapanan otomatik vana olarak.
- Proses besleme hatları: Proses ekipmanını besleyen 2″ temiz su hatlarında, üretim programına bağlı açma-kapama için.
Benzer ürünler için HFT Manuel & Aktüatörlü Vanalar kategorimize, diğer HFT ürünleri için HFT marka sayfamıza, tüm vana ve aksesuarlar için valf ve aksesuarları sayfamıza göz atabilirsiniz.
HFT DN50 24V Aktüatörlü Kelebek Vana Kurulum ve Bakım Adımları
- DN50 (2″) hat flanşlarının paralel ve aynı eksende olduğunu, aradaki boşluğun vana gövdesini zorlamadan aldığını kontrol edin.
- Vanayı klape hafif açıkken flanşların arasına oturtun, saplamaları takarak gövdeyi ortalayın.
- Saplamaları karşılıklı ve kademeli sıkarak gövdenin flanşlar arasında kaymasını önleyin.
- Aktüatörün 24V AC besleme ve kumanda kablolarını etiketteki şemaya göre bağlayın; ters yıkama programında bu vananın doğru çıkışa atandığını kontrol edin.
- İlk çalıştırmada filtrenin servis ve ters yıkama adımlarını tek tek deneyerek vananın doğru adımda açılıp kapandığını izleyin.
- Periyodik bakımda flanş bağlantılarındaki sızdırmazlığı, kablo rakorlarını ve aktüatör kapağının yerinde olduğunu kontrol edin.
HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN50 24V Hakkında Sık Sorulan Sorular
DN50 kelebek vana 2 inç boruya uyar mı?
Evet. HSC kataloğundaki HFT tablolarında DN50 ölçü 2″ olarak eşleştirilir. Vana, 2″ hattın iki flanşı arasına wafer tipte bağlanır; flanşların da DN50 ölçüde olması gerekir.
DN50 döküm kelebek vananın klapesi neden paslanmaz?
Katalogda bu modelin materyali döküm gövde ve SS316 klape olarak verilir. Klape akışın tam ortasında durduğu için sürekli suyla temas eder; SS316 paslanmaz çelik bu parçada korozyona karşı dayanım sağlar.
24V ve 220V HFT aktüatörlü vana arasındaki fark nedir?
Katalogda iki model arasındaki fark Güç (VAC) sütunundadır; bağlantı çapı ve gövde-klape malzemesi aynıdır. 24V model düşük gerilimli kumanda devreleri için, 220V model (1-14AKT-DKM-KLB-220-0050) doğrudan şebeke gerilimi bulunan panolar için seçilir.
2 inç aktüatörlü kelebek vana filtre otomasyonunda kullanılır mı?
Kullanılır. Çok tanklı filtre ve yumuşatma bataryalarında servis, ters yıkama ve drenaj hatlarındaki vanaların panodan sırayla açılıp kapanmasıyla otomasyon kurulabilir. Sistem tarafındaki çözümler için su yumuşatma sistemleri sayfamıza bakabilirsiniz.
HFT aktüatörün kablo bağlantısı nasıl yapılır?
Bağlantı, aktüatör etiketindeki şemaya göre yapılır. Kumanda tipi ve klemens düzeni katalogda yer almaz; sahadaki panoyla eşleştirmek için etiket fotoğrafını bize iletebilirsiniz.
