HFT DN80 24V Aktüatörlü Döküm Kelebek Vana: 3″ Batarya Hatlarında Panodan Kumanda

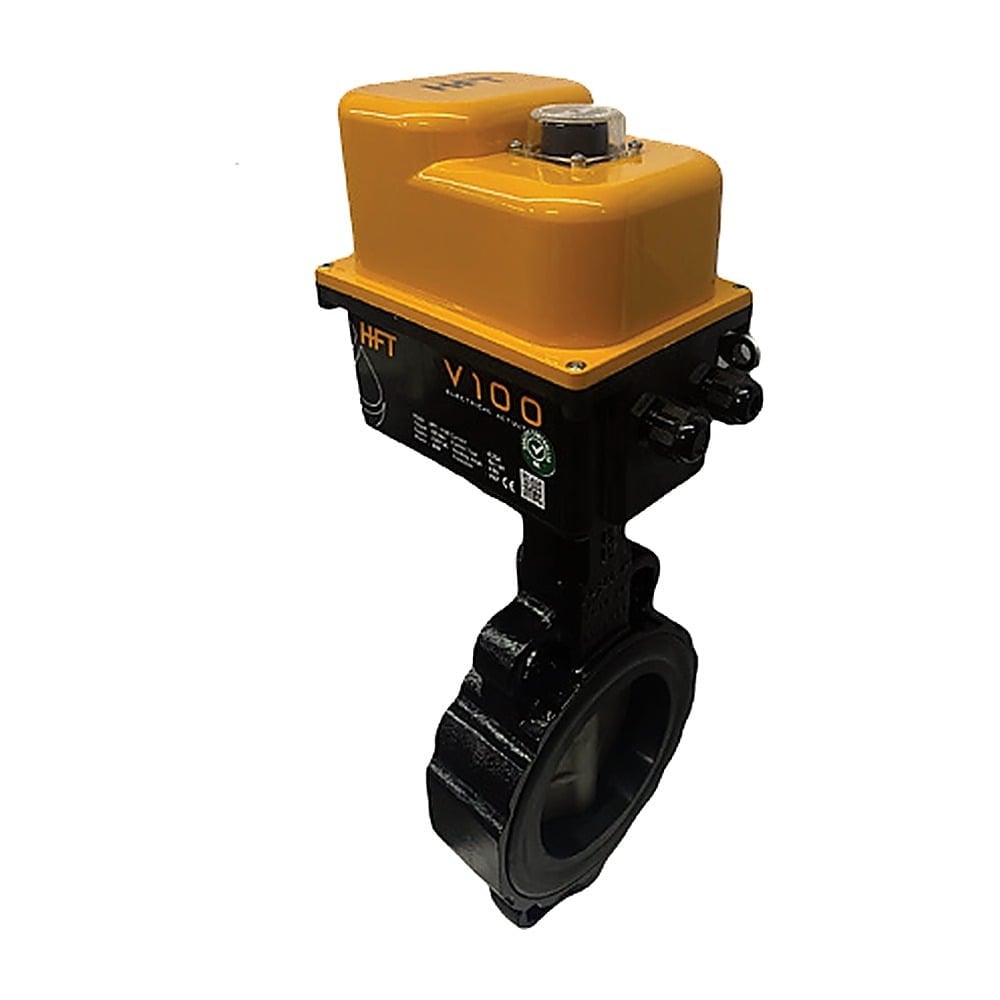

HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN80 24V, 3″ boru hatlarında akışı 24V (VAC) elektrik aktüatörüyle yöneten, döküm gövdeli ve SS316 paslanmaz klapeli bir kelebek vanadır. 3″ çap, birden fazla tankın paralel çalıştığı orta ölçekli filtre ve yumuşatma bataryalarında sık tercih edilir. Vana wafer tipte iki flanş arasına bağlanır ve aktüatör sayesinde otomasyon panosundan kumanda edilir. Aynı ölçünün manuel ve 220V seçenekleri HFT manuel ve aktüatörlü vanalar kategorisinde listelenir.
HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN80 24V Öne Çıkan Özellikleri
- 3″ hatlar için DN80: Katalogdaki HFT tablolarında DN80 ölçünün inç karşılığı 3″ olarak verilir. Paralel çalışan filtre tanklarını besleyen orta ölçekli kolektör hatları için uygun bir ara çaptır.
- Çok vanalı bataryalarda ortak 24V devre: Katalogda güç değeri 24V (VAC) olarak verilir. Aynı bataryadaki çok sayıda aktüatörün tek bir düşük gerilimli devreden beslenmesine imkân verir; trafo gücü bağlanacak aktüatörlerin etiket değerlerine göre seçilmelidir.
- Tank seçimi ve izolasyon için uzaktan kumanda: Dubleks ya da tripleks sistemlerde servisteki tankın seçimi ve bakımdaki tankın devreden çıkarılması, aktüatörlü vanalarla sahaya inmeden panodan yapılabilir.
- Döküm gövde, SS316 klape: Katalogda materyal döküm gövde ve SS316 klape olarak verilir. Metal kolektörlerle aynı malzeme grubunda kalan gövde ve paslanmaz klape, 3″ hatlarda dayanıklı bir yapı sunar.
- Kolektör üzerinde sık vana dizilimi: DN80 flanşlar arasına sıkıştırılan kısa wafer gövde, kolektör üzerinde yan yana dizilen vanalar arasında yer kazandırır ve batarya iskeletini daha kompakt tutar.
HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN80 24V Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | HFT |
| Stok kodu | 1-14AKT-DKM-KLB-24-0080 |
| Model & cins | Wafer tip kelebek vana |
| Tahrik | Elektrik aktüatörlü |
| Bağlantı çapı | DN80 |
| İnç karşılığı | 3″ |
| Materyal | Döküm gövde, SS316 klape |
| Güç (VAC) | 24V |
HFT DN80 Aktüatörlü Kelebek Vana Seçimi: Döküm mü PVC mi, 24V mi 220V mi?
DN80 24V döküm kelebek vana, 3″ metal borulu hatlarda ve 24V kumanda devresi olan panolarda öne çıkar. Çok sayıda vananın aynı panodan sürüldüğü bataryalarda 24V besleme, aktüatörleri ortak bir trafodan beslemeyi kolaylaştırır. Hat PVC ise PVC gövdeli DN80 modeller, vananın seyrek kullanılacağı noktalarda ise manuel döküm DN80 (8-14-DKM-KLB-0080) değerlendirilebilir. Tüm HFT vana ve aktüatörleri için DN80 karşılaştırması aşağıdadır.
| DN80 seçeneği | Materyal | Tahrik / güç |
|---|
| 1-14AKT-DKM-KLB-24-0080 (bu ürün) | Döküm gövde, SS316 klape | Elektrik aktüatör, 24V |
| 1-14AKT-DKM-KLB-220-0080 | Döküm gövde, SS316 klape | Elektrik aktüatör, 220V |
| 1-14AKT-PVC-KLB-24-0080 | PVC | Elektrik aktüatör, 24V |
| 1-14AKT-PVC-KLB-220-0080 | PVC | Elektrik aktüatör, 220V |
| 8-14-DKM-KLB-0080 | Döküm gövde, SS316 klape | Manuel kollu |
| 8-14-PVC-KLB-0080 | PVC | Manuel kollu |
HFT DN80 24V Aktüatörlü Kelebek Vana Nerelerde Kullanılır?
- Paralel filtre bataryaları: Üç ya da daha fazla tankla kurulan kum filtre ve karbon filtre bataryalarının 3″ giriş-çıkış kolektörlerinde.
- Yumuşatma tesisleri: Dubleks ya da tripleks su yumuşatma sistemleri çıkışında, servisteki tankı seçmek ya da hattı izole etmek için.
- Otomasyon kontrollü proses hatları: Üretim hattına giden 3″ proses suyu hatlarında, otomasyon sisteminden gelen komutla açma-kapama için.
- Ham su besleme hatları: Kuyu ya da şebekeden arıtma tesisine giren 3″ hatta, tesisin çalışma programına bağlı olarak suyun kesilip açılması için.
- Geri kazanım ve deşarj hatları: Ters yıkama suyunun çöktürme ya da geri kazanım tankına yönlendirildiği hatlarda otomatik vana olarak.
Benzer ürünler için HFT Manuel & Aktüatörlü Vanalar kategorimize, diğer HFT ürünleri için HFT marka sayfamıza, tüm vana ve aksesuarlar için valf ve aksesuarları sayfamıza göz atabilirsiniz.
HFT DN80 24V Aktüatörlü Kelebek Vana Kurulum ve Bakım Adımları
- DN80 (3″) flanşların karşılıklı ve aynı eksende olduğunu kontrol edin; kolektör üzerindeki diğer vanalarla hizayı da gözden geçirin.
- Vanayı klape hafif açıkken yerleştirip ortalayın, ardından saplamaları çapraz sırayla kademeli sıkın.
- Bataryadaki her aktüatörü 24V AC devreye etiket şemasına göre bağlayın ve kabloları ait oldukları tanka göre işaretleyin.
- Devreye almada her vanayı tek tek çalıştırarak panodaki kumanda sırasının sahadaki vanalarla eşleştiğini doğrulayın.
- Periyodik bakımda flanş contalarını, kablo girişlerini ve aktüatörün vana gövdesine bağlantı cıvatalarını kontrol edin.
HFT Elektrik Aktüatörlü Döküm Wafer Tip Kelebek Vana DN80 24V Hakkında Sık Sorulan Sorular
DN80 kelebek vana kaç inç?
DN80, HSC kataloğundaki HFT kelebek vana tablolarında 3″ ölçüye karşılık gelir. Vana 3″ hatlarda DN80 flanşlar arasına bağlanır.
3 inç aktüatörlü kelebek vana PLC ile kontrol edilebilir mi?
Aktüatör elektrik sinyaliyle kumanda edilir; ancak kumanda tipi ve konum geri bildirimi gibi ayrıntılar katalogda yer almaz. PLC ya da zaman rölesi çıkışına bağlamadan önce aktüatör etiketindeki bağlantı şemasını bizimle teyit etmenizi öneririz.
Çok vanalı filtre bataryasında 24V mi 220V mi seçmeli?
Pano 24V kumanda gerilimiyle kurulmuşsa vanaları 24V seçmek ortak bir trafo kullanımına izin verir. Pano yalnız şebeke gerilimiyle çalışıyorsa aynı ölçüdeki 1-14AKT-DKM-KLB-220-0080 modeli 24V besleme gerektirmez.
DN80 döküm kelebek vana ile manuel vana arasındaki fark ne?
Katalogda ikisi de wafer tip, döküm gövde ve SS316 klapelidir. Manuel model kolla elle çevrilir; aktüatörlü model panodan kumanda edilir. Sık ve programlı çalışan noktalarda aktüatörlü, yalnız bakımda kapatılan noktalarda manuel model yeterlidir. Seçenekler HFT vana kategori sayfamızda yer alır.
Aktüatörlü kelebek vana hangi konumda monte edilir?
Aktüatörün borunun üst tarafında kalacak şekilde monte edilmesi, olası sızıntı ve yoğuşma suyunun aktüatöre ulaşmasını zorlaştırır. Montaj konumu için ürünle gelen belgelerdeki ve aktüatör etiketindeki uyarıları esas alın.
