HFT Elektrik Aktüatörlü PVC Wafer Tip Kelebek Vana DN100 4'' 220V (1-14AKT-PVC-KLB-220-0100)

HFT Aktüatörlü PVC Kelebek Vana DN100 220V, 4" Ana Dağıtım Hatlarında Otomatik Kesme

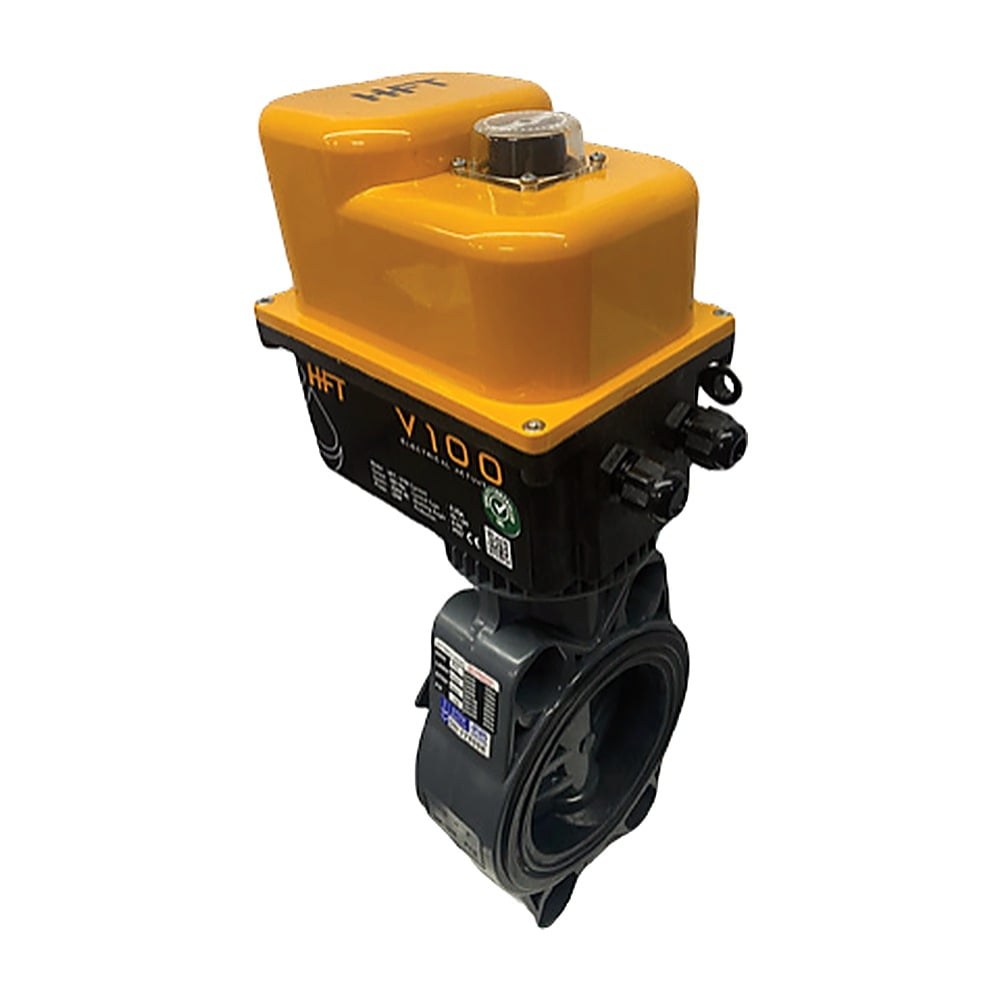

HFT Elektrik Aktüatörlü PVC Wafer Tip Kelebek Vana DN100 4" 220V, 4" (DN100) çaplı hatlarda akışı elektrik aktüatörüyle açıp kapatan PVC gövdeli, wafer tip bir kelebek vanadır. 4" çap, arıtılmış su deposundan tesise giden ana dağıtım hatlarında, büyük filtre kolektörlerinde ve atıksu ön arıtma bağlantılarında kullanılır. Aktüatör 220 V AC şebeke gerilimiyle çalıştığı için besleme tarafında ayrı bir trafo gerektirmez. Gövde iki flanş arasına sıkıştırılarak monte edilir; flanş seti fiyata dahil değildir. Serinin diğer çap ve gerilim seçenekleri HFT manuel ve aktüatörlü vanalar kategorimizde, markanın tüm ürünleri HFT sayfamızda yer alır.

HFT Elektrik Aktüatörlü PVC Wafer Tip Kelebek Vana DN100 4" 220V Öne Çıkan Özellikleri

• Elektrik aktüatörlü kumanda: Montajlı elektrik aktüatörü, DN100 vanayı pano, zamanlayıcı ya da otomasyon sisteminden gelen komutla açıp kapatır; sahada elle müdahale gerekmez.
• 220 V AC şebeke beslemesi: Aktüatör, katalogda 220 V AC olarak verilen şebeke gerilimiyle beslenir. Panodan uzak vana noktalarında mevcut elektrik hattından enerji alınabilir.
• PVC gövde: Gövde malzemesi PVC'dir; paslanmaz ve klorlu, yumuşatılmış ya da tuzlu suda korozyon yapmaz. Kimyasal içeren 4" hatlarda akışkanın PVC ile uyumunu önceden kontrol edin.
• Wafer tip gövde: Gövde, hattaki iki DN100 flanş arasına saplamalarla sıkıştırılır. Flanşlı gövdeli vanalara göre montaj boyu kısadır ve hatta daha az yer kaplar.
• Flanş seti fiyata dahil değildir: Katalog dipnotuna göre flanş seti bu ürünün fiyatına dahil değildir. HFT PVC kelebek vana flanş seti DN100 (4") ölçüsünde 8-14-PVC-FLANŞ-0100 koduyla ayrı listelenir; aktüatörlü vanayla birlikte kullanımını sipariş öncesi bizimle teyit edebilirsiniz.
• Aynı çapta diğer seçenekler: DN100 ölçüsünde 24 V AC aktüatörlü PVC model 1-14AKT-PVC-KLB-24-0100, döküm gövdeli SS316 klapeli aktüatörlü model 1-14AKT-DKM-KLB-220-0100 ve manuel PVC kelebek vana 8-14-PVC-KLB-0100 koduyla katalogda yer alır.

HFT Elektrik Aktüatörlü PVC Wafer Tip Kelebek Vana DN100 4" 220V Teknik Özellikleri

HFT Aktüatörlü PVC Kelebek Vana DN100 220V Nasıl Seçilir?

DN100 (4"), tesis ölçeğindeki ana dağıtım hatlarında yaygın kullanılan çaptır. Bu çapta sık kumanda edilen bir vananın elle çevrilmesi zaman aldığından aktüatörlü model, vanayı pano ya da otomasyon sistemine bağlayarak operasyonu hızlandırır.

220 V AC model, şebeke gerilimine doğrudan bağlanabildiği için ayrı bir besleme ünitesi gerektirmez; kumanda panosundan uzak noktalara kablo çekilen sahalarda kurulumu sadeleştirir. Kontrol sisteminiz 24 V AC ile çalışıyorsa aynı ölçünün düşük gerilimli versiyonu 1-14AKT-PVC-KLB-24-0100 koduyla listelenir.

HFT elektrik aktüatörlü PVC kelebek vana serisi DN40 ile DN200 arasında 8 çapta, 220 V AC ve 24 V AC besleme seçenekleriyle sunulur. DN100 ve komşu çaplar:

• Flanş: Flanş seti fiyata dahil değildir; DN100 ölçüsündeki HFT PVC kelebek vana flanş seti 8-14-PVC-FLANŞ-0100 koduyla ayrı listelenir.
• Aktüatörlü mü manuel mi: Vana sık kumanda edilecekse ya da otomasyona bağlanacaksa aktüatörlü model gerekir. Nadiren kullanılan servis vanaları için aynı çaptaki manuel PVC kelebek vana 8-14-PVC-KLB-0100 yeterli olabilir.
• PVC mi döküm mü: Mekanik dayanımın öncelikli olduğu hatlar için DN100 ölçüsünde döküm gövdeli, SS316 klapeli aktüatörlü model 1-14AKT-DKM-KLB-220-0100 de bulunur.

Tüm çap ve gerilim seçeneklerini HFT manuel ve aktüatörlü vanalar kategorimizde, diğer vana ve bağlantı ekipmanlarını valf ve aksesuarları sayfamızda inceleyebilirsiniz.

HFT Aktüatörlü PVC Kelebek Vana DN100 220V Nerelerde Kullanılır?

• Tesis ana dağıtım hattı: Arıtılmış su deposundan tesis içine giden 4" ana hatta, pano ya da otomasyon sistemi komutuyla açma-kapama.
• Atıksu ön arıtma: Dengeleme havuzu ve ön arıtma ünitelerinin bağlantı hatlarında, PVC gövdeyle korozif ortamda otomatik akış kesme.
• Büyük filtre kolektörleri: Paralel bağlı filtre tanklarının ortak kolektöründe servis ve yıkama geçişleri. İlgili sistemler için kum filtre sistemleri sayfamıza bakabilirsiniz.
• Endüstriyel arıtma tesisleri: Endüstriyel su arıtma hatlarında uzaktan izlenen ve kumanda edilen ana hat vanası.
• Panodan uzak saha noktaları: Kumanda panosundan uzakta kalan DN100 vana noktalarında, sahadaki 220 V AC hattan beslenerek uzaktan açma-kapama.

Benzer ürünler için HFT Manuel & Aktüatörlü Vanalar kategorimize, diğer HFT ürünleri için HFT marka sayfamıza, tüm vana ve aksesuarlar için valf ve aksesuarları sayfamıza göz atabilirsiniz.

DN100 220V Aktüatörlü PVC Kelebek Vana Kurulum ve Bakım Adımları

1. Hattı boşaltıp basıncını alın; iki DN100 flanşın aynı eksende ve birbirine paralel olduğunu kontrol edin.
2. Flanş seti fiyata dahil olmadığından montajdan önce 4" ölçüsündeki flanşları, saplama ve somunları hazırlayın.
3. Vanayı flanşların arasına ortalayın, saplamaları çapraz sırayla ve kademeli olarak sıkın. PVC gövdede aşırı sıkma çatlağa yol açabileceği için sıkma kuvvetini kontrollü tutun.
4. Aktüatörün elektrik bağlantısını enerji kesikken, aktüatör etiketindeki bağlantı şemasına göre yetkili bir elektrikçiye yaptırın; 220 V AC besleme hattını uygun bir sigortayla koruyun.
5. İlk çalıştırmada vanayı birkaç kez tam açıp kapatın; klapenin flanş ya da boru iç çapına sürtmeden döndüğünü ve bağlantılarda sızıntı olmadığını kontrol edin.
6. Periyodik kontrollerde aktüatör kapağının ve kablo girişlerinin kapalı olduğunu, DN100 klapede tortu birikmediğini kontrol edin; tortulu suda vanayı düzenli aralıklarla açıp kapatın.
