HFT Elektrik Aktüatörlü PVC Wafer Tip Kelebek Vana DN100 4'' 24V (1-14AKT-PVC-KLB-24-0100)

HFT Aktüatörlü PVC Kelebek Vana DN100 4" 24V: Orta Ölçekli Hatlarda Otomatik Kontrol

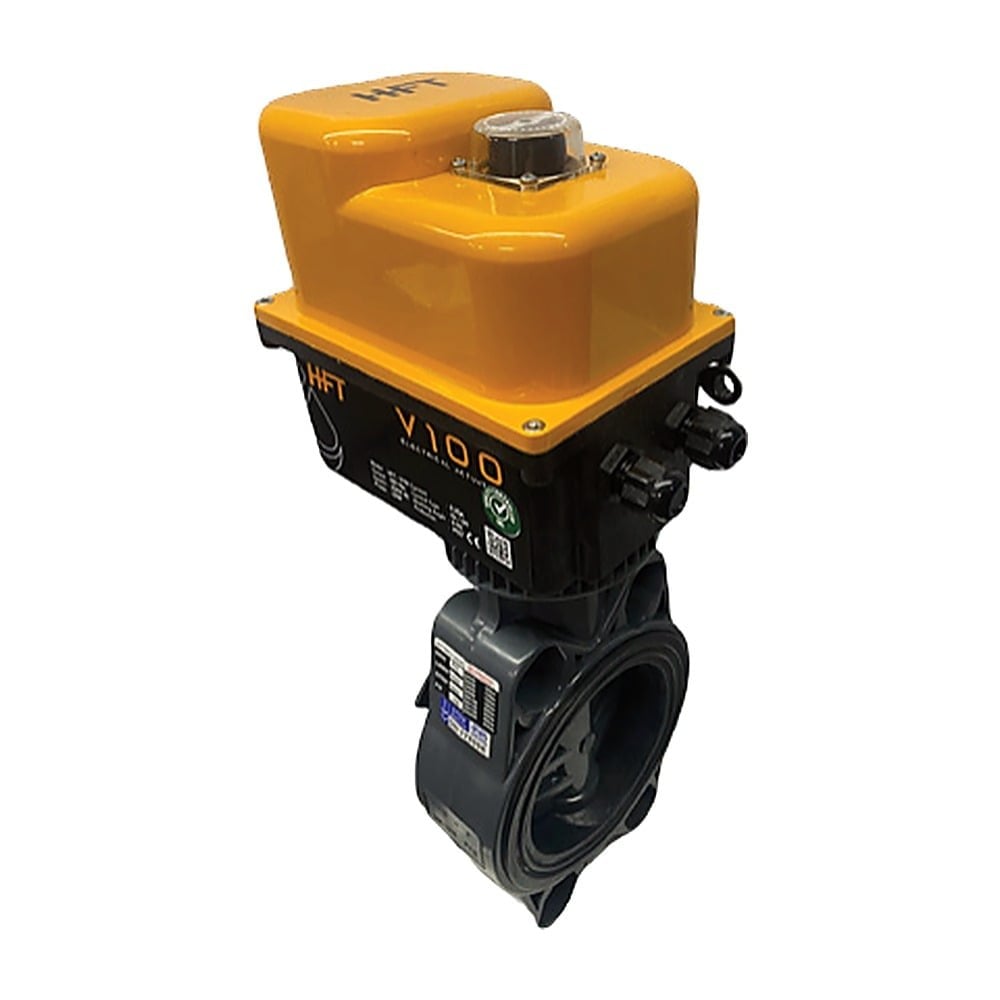

HFT Elektrik Aktüatörlü PVC Wafer Tip Kelebek Vana DN100 4" 24V, 4 inçlik proses ve arıtma hatlarında akışı elektrikle açıp kapatmak için kullanılan, HFT elektrik aktüatörüyle birlikte sunulan bir kelebek vanadır. PVC gövdesi korozif ve tuzlu sularda paslanma sorunu yaşatmaz; wafer gövde iki flanş arasına sıkıştırılarak hatta oturur. Aktüatör 24V ile beslendiği için kumanda devresi 24V olan panolara bağlanır. Aynı serinin manuel, döküm gövdeli ve 220V seçenekleri HFT manuel ve aktüatörlü vanalar kategorisinde yer alır; bu ölçü endüstriyel su arıtma tesislerinin orta ölçekli dağıtım ve filtre hatlarına yöneliktir.

HFT Elektrik Aktüatörlü PVC Wafer Tip Kelebek Vana DN100 4" 24V Öne Çıkan Özellikleri

• Panodan kumanda edilen 4" vana: HFT elektrik aktüatörü sayesinde 4 inçlik hat elle çevirme gerektirmeden açılıp kapanır. Aktüatör, otomasyon panosundaki zaman programına ya da seviye şalteri gibi saha sinyallerine bağlanabilir; bağlantı düzeni aktüatörün kendi etiketine ve kılavuzuna göre yapılır.
• 24V kumanda gerilimi: Katalogdaki Güç (VAC) sütununda bu model için 24V yazılıdır. Kumanda devresi 24V ile kurulan panolara uygundur; panonuz 220V ile çalışıyorsa aynı ölçünün 1-14AKT-PVC-KLB-220-0100 kodlu modeli seçilmelidir.
• Paslanmayan PVC gövde: Gövde malzemesi PVC'dir; metal gövdelerde görülen paslanma bu vanada söz konusu olmaz. Bu özellik, salamura ya da kimyasal içerikli suların dolaştığı 4 inçlik dağıtım hatlarında avantaj sağlar.
• Kısa yapı boylu wafer gövde: Vana, boru üzerindeki iki flanşın arasına yerleştirilip saplamalarla sıkıştırılır. Kısa gövde boyu, filtre bataryalarının ön tarafındaki sık vana gruplarında yer kazandırır.
• DN100 / 4" bağlantı: Vana 4 inçlik (DN100) hatlar için ölçülendirilmiştir. Bu çap, filtre ve yumuşatma bataryalarının dağıtım hatlarında ve bina girişi sonrası proses hatlarında sık karşılaşılan bir ölçüdür.
• Flanş seti dahil değildir: Katalog dipnotuna göre flanş seti fiyata dahil değildir. Aynı ölçüdeki HFT PVC wafer tip kelebek vana flanş seti (DN100 / 4") katalogda 8-14-PVC-FLANŞ-0100 koduyla ayrıca listelenir.

HFT Elektrik Aktüatörlü PVC Wafer Tip Kelebek Vana DN100 4" 24V Teknik Özellikleri

HFT DN100 Kelebek Vana Seçimi: PVC, Döküm, 24V ve 220V

DN100 / 4" ölçüsündeki HFT kelebek vanalar katalogda dört farklı yapıda bulunur. Seçimi akışkana, vananın elle mi otomasyonla mı kumanda edileceğine ve panodaki kumanda gerilimine göre yapın:

• Ölçü: Vananın DN değeri boru hattınızın çapıyla aynı olmalıdır. Bu model 4 inçlik hatlar içindir; DN40-DN80 arasındaki küçük ölçüler HFT manuel ve aktüatörlü vanalar kategorisinde yer alır.
• Gerilim: Panonuzun kumanda gerilimi 24V ise bu model, 220V ise 1-14AKT-PVC-KLB-220-0100 uygundur.
• Malzeme: Tuzlu ya da kimyasal içerikli sularda PVC gövde korozyon açısından avantaj sağlar. Akışkanınıza uygunluktan emin değilseniz su analizinizi bizimle paylaşın.
• Bağlantı: Flanş seti dahil değildir; montaj için aynı ölçüdeki 8-14-PVC-FLANŞ-0100 flanş setini ayrıca planlayın.

HFT DN100 Aktüatörlü PVC Kelebek Vana Nerelerde Kullanılır?

• Filtre bataryası dağıtım hatları: 4 inçlik ortak giriş hattından tanklara su dağıtan kollektörlerde, tankların devreye alınıp çıkarılması otomasyon panosundan yapılır. Hazır sistemler için kum filtre sistemleri sayfamıza bakabilirsiniz.
• Salamura ve kimyasal içerikli hatlar: PVC gövde, salamura hazırlama ve kimyasal içerikli yıkama sularının geçtiği hatlarda metal gövdeli vanalarda görülen paslanmayı ortadan kaldırır.
• Ara depo dolum ve boşaltma: Seviye kontrolüne bağlanan aktüatör, ara depoların dolum ve boşaltma vanası olarak çalışabilir.
• Ters yıkama yönlendirmesi: Çok tanklı sistemlerde ters yıkama suyunun drenaja ya da geri kazanım hattına yönlendirilmesinde kullanılır.
• Proses suyu izolasyonu: Bakım sırasında 4 inçlik hat bölümlerinin uzaktan kapatılması gereken endüstriyel tesislerde hat ayırma vanası olarak görev yapar.

Benzer ürünler için HFT Manuel & Aktüatörlü Vanalar kategorimize, diğer HFT ürünleri için HFT marka sayfamıza, tüm vana ve aksesuarlar için valf ve aksesuarları sayfamıza göz atabilirsiniz.

HFT DN100 Aktüatörlü Kelebek Vana Montajı ve Bakımı

1. Hattı kapatıp boşaltın ve basıncını alın; montaj noktasındaki 4 inçlik boru uçlarına DN100 flanş setinin (8-14-PVC-FLANŞ-0100, ayrı kalem) aynı eksende bağlandığını kontrol edin.
2. Vanayı iki flanşın arasına, klape hafif açık konumdayken ortalayarak yerleştirin; böylece klape kenarı ve sızdırmazlık yüzeyi montaj sırasında ezilmez.
3. Saplamaları çapraz sırayla ve kademeli olarak sıkın; PVC gövdeye zarar vermemek için aşırı sıkmaktan kaçının.
4. Aktüatörün 24V besleme ve kumanda bağlantısını, aktüatör etiketindeki ve kılavuzundaki şemaya göre yetkili bir elektrikçiye yaptırın; kablo girişlerinin nem almayacak şekilde kapandığını kontrol edin.
5. Hattı yavaşça doldurun, vanayı panodan birkaç kez açıp kapatarak konumların doğru çalıştığını ve flanş bağlantılarında sızıntı olmadığını doğrulayın.
6. Periyodik bakımda flanş bağlantılarını, aktüatör kablo girişlerini ve vananın tam açılıp kapandığını kontrol edin; arıza durumunda ürünün stok kodunu bize iletin.
