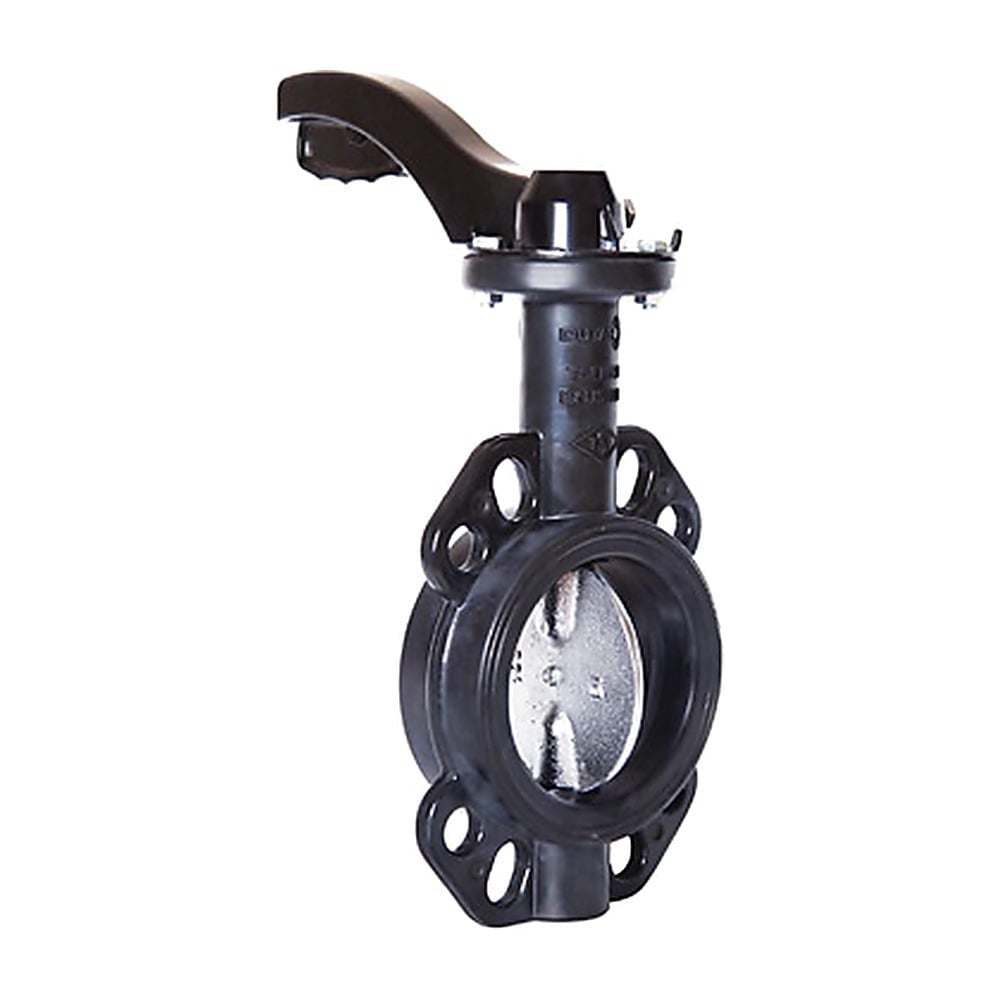

HFT Manuel Döküm Wafer Tip Kelebek Vana DN125 5'' (8-14-DKM-KLB-0125)

HFT Döküm Kelebek Vana DN125 5": 5 İnç Hatlar İçin SS316 Klapeli Wafer Vana

HFT Manuel Döküm Wafer Tip Kelebek Vana DN125 5", 5" çaplı metal boru hatlarında suyu açıp kesmek için kullanılan, flanşlar arasına sıkıştırılarak monte edilen elle kumandalı bir vanadır. Gövde döküm, klape SS316 paslanmaz çeliktir. DN125, 4" ile 6" arasında kalan ve daha az yaygın bir ölçü olduğundan, mevcut bir vananın değişiminde hattaki flanşların gerçekten 5" olduğunu doğrulamak gerekir. Vana, HFT döküm kelebek vana serisinin DN125 ölçüsüdür ve büyük kapasiteli kum filtre sistemlerinin kolektörlerinde kullanılabilir.

HFT Manuel Döküm Wafer Tip Kelebek Vana DN125 5" Öne Çıkan Özellikleri

• DN125 / 5" ölçü: Katalogda DN125 / 5" olarak listelenir. Serideki DN100 ve DN150 arasındaki ara ölçüdür; vana yalnız DN125 flanş çifti arasına takılır.
• Wafer montaj: Kendi flanşı olmayan gövde, iki boru flanşı arasına yerleştirilip flanş cıvatalarıyla sıkıştırılır.
• Döküm gövde: Gövde döküm malzemedendir ve metal flanşlı hatlarda kullanılan modeldir.
• SS316 paslanmaz klape: Akışı kesen disk SS316 paslanmaz çeliktir; suyla sürekli temas eden yüzeyde korozyon dayanımı sağlar.
• Kol ile manuel kumanda: Klape kolla 90 derece döndürülerek açılır ve kapanır; elektrik ya da hava beslemesi gerektirmez.
• Aktüatörlü DN125 seçeneği: Aynı ölçünün 220V (1-14AKT-DKM-KLB-220-0125) ve 24V (1-14AKT-DKM-KLB-24-0125) elektrik aktüatörlü versiyonları katalogda ayrıca yer alır.

HFT Manuel Döküm Wafer Tip Kelebek Vana DN125 5" Teknik Özellikleri

HFT DN125 5" Kelebek Vana Seçerken Nelere Dikkat Edilmeli?

5" ölçü sahada 4" ve 6" ile karıştırılabilir. 8-14-DKM-KLB-0125 sipariş etmeden önce mevcut vananın ya da flanşın üzerindeki DN değerini kontrol edin; bir ölçü küçük ya da büyük wafer vana flanş çiftine oturmaz.

• Hat ölçüsü DN125 değilse serinin DN100 (8-14-DKM-KLB-0100) ya da DN150 (8-14-DKM-KLB-0150) modellerine bakın.
• Hat PVC ise 8-14-PVC-KLB-0125 kullanılır; bu modelde flanş seti fiyata dahil değildir ve 8-14-PVC-FLANŞ-0125 koduyla ayrıca listelenir.
• Vana otomasyonla kumanda edilecekse aktüatörlü DN125 modelleri seçilir.

Seri hakkında daha fazla bilgi için HFT manuel ve aktüatörlü vanalar kategorisini inceleyebilir, ölçüden emin değilseniz mevcut vananın kodunu bize iletebilirsiniz.

HFT DN125 Döküm Kelebek Vananın Kullanıldığı Hatlar

• Mevcut 5" hatlarda vana değişimi: Eskiyen ya da sızdıran DN125 wafer vanaların yerine, boru hattında değişiklik yapmadan aynı flanş çifti arasına takılır.
• Büyük kapasiteli filtre kolektörleri: Çok tanklı filtre ve yumuşatma istasyonlarında 5" kolektör üzerindeki tank gruplarını birbirinden ayırır.
• Proses suyu besleme hattı: Arıtılmış suyun üretim hatlarına dağıtıldığı 5" besleme hattında bölüm izolasyonu sağlar.
• Tesis by-pass hattı: Arıtma ünitesi bakımdayken suyun by-pass hattına yönlendirildiği düzeneklerde elle kumanda edilen açma-kapama vanası olarak kullanılır.

Benzer ürünler için HFT Manuel & Aktüatörlü Vanalar kategorimize, diğer HFT ürünleri için HFT marka sayfamıza, tüm vana ve aksesuarlar için valf ve aksesuarları sayfamıza göz atabilirsiniz.

HFT DN125 Döküm Kelebek Vana Montaj ve Bakım Adımları

1. Eski vanayı sökmeden önce hattı kapatın, basıncını alın ve vananın bulunduğu bölümü boşaltın.
2. Söktüğünüz vananın ya da flanşın DN125 olduğunu doğrulayın; flanş alın yüzeylerini temizleyin.
3. Yeni vanayı klape hafif aralık konumdayken flanşların arasına yerleştirin ve boru eksenine ortalayın.
4. Flanş cıvatalarını takıp çapraz sırayla kademeli olarak sıkın.
5. Kolu birkaç kez tam açık ve tam kapalı konuma getirerek klapenin serbest döndüğünü kontrol edin, ardından hattı yavaşça basınçlandırın.
6. Periyodik bakımlarda flanş birleşimlerini ve mil çıkışını sızıntıya karşı kontrol edin.
