HFT Manuel Döküm Wafer Tip Kelebek Vana DN150 6'' (8-14-DKM-KLB-0150)

HFT Döküm Kelebek Vana DN150 6": Büyük Debili Hatlar İçin Manuel Wafer Vana

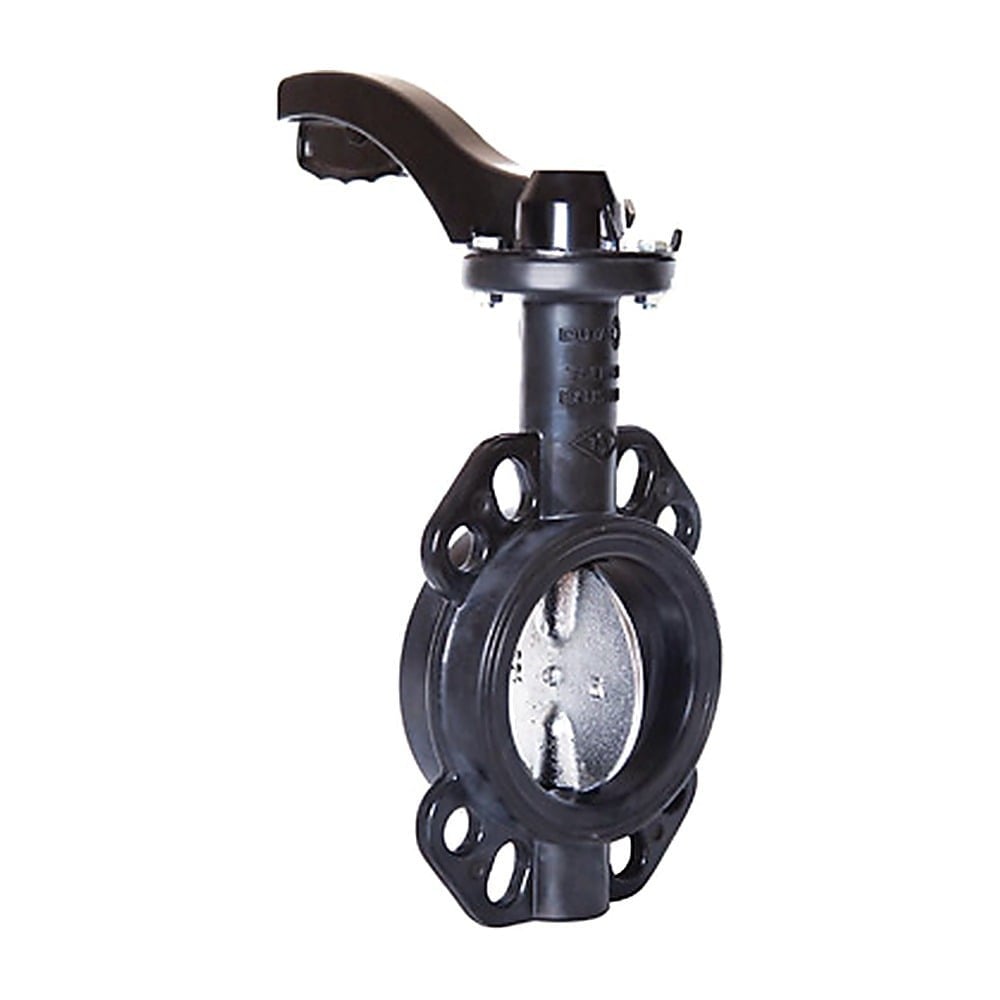

HFT Manuel Döküm Wafer Tip Kelebek Vana DN150 6", 6" metal ana hatlarda kullanılan, iki flanş arasına sıkıştırılarak takılan ve kolla elle kumanda edilen bir kelebek vanadır. Döküm gövde içinde SS316 paslanmaz çelik klape bulunur. 6" çapta kelebek vananın kısa yapı boyu, aynı ölçüdeki flanşlı gövdeli vanalara göre hat üzerinde yer kazandırır. Vana büyük kapasiteli endüstriyel su arıtma tesislerinin ana besleme, depo çıkışı ve kolektör hatlarında izolasyon için kullanılır; HFT manuel ve aktüatörlü vanalar serisinin DN150 ölçüsüdür.

HFT Manuel Döküm Wafer Tip Kelebek Vana DN150 6" Öne Çıkan Özellikleri

• DN150 / 6" ana hat ölçüsü: Katalogda DN150 / 6" bağlantı çapıyla listelenir. İki DN150 flanşın arasına monte edilir.
• Yer kazandıran wafer gövde: Kendi flanşı olmayan gövde flanş cıvatalarıyla sıkıştırılır. Büyük çaplarda bu yapı hattın toplam boyunu kısaltır.
• Döküm gövde: Gövde döküm malzemedendir; metal flanşlı ana hatlar için sunulan modeldir.
• SS316 klape: Su akışının içinde duran disk SS316 paslanmaz çeliktir ve korozyona karşı dayanım sağlar.
• Kollu manuel kumanda: Vana kolla çeyrek tur döndürülerek açılır ve kapanır. Seyrek kumanda edilen izolasyon noktalarında enerji hattı gerektirmeden çalışır.
• Otomasyon için aktüatörlü eşleri: Sık kumanda edilmesi ya da panelden yönetilmesi gereken noktalar için aynı ölçünün 220V (1-14AKT-DKM-KLB-220-0150) ve 24V (1-14AKT-DKM-KLB-24-0150) aktüatörlü modelleri katalogda yer alır.

HFT Manuel Döküm Wafer Tip Kelebek Vana DN150 6" Teknik Özellikleri

HFT DN150 6" Kelebek Vana: Manuel mi Aktüatörlü mü?

6" hatlarda manuel ve aktüatörlü vana arasındaki seçim, vananın ne sıklıkla kumanda edileceğine bağlıdır. Yalnız bakım ve arıza sırasında kapatılan izolasyon noktalarında manuel 8-14-DKM-KLB-0150 yeterlidir. Filtre ters yıkaması gibi düzenli tekrarlanan ya da kontrol panelinden yönetilen işlemlerde aktüatörlü modeller değerlendirilir.

PVC ana hatlarda kullanılacak 8-14-PVC-KLB-0150 modelinde flanş seti fiyata dahil değildir; DN150 flanş seti 8-14-PVC-FLANŞ-0150 koduyla ayrıca listelenir. HFT serisinin tüm ölçülerini marka sayfasında görebilirsiniz.

HFT DN150 Döküm Kelebek Vana Kullanım Alanları

• Tesis ana besleme hattı: Büyük kapasiteli arıtma tesislerinde 6" ana besleme hattının girişinde tesisi devreden çıkarmak için kullanılır.
• Depo çıkış hatları: Yüksek hacimli ham su ya da arıtılmış su depolarının çıkışında depo temizliği ve bakım sırasında hattı kapatır.
• Filtre istasyonu ana kolektörü: Paralel çalışan kum filtre ve karbon filtre tanklarını besleyen 6" kolektörde tank gruplarını ayırır.
• Pompa istasyonu: Büyük debili pompaların emiş ve basma hatlarında pompa sökümü sırasında hattı izole eder.

Benzer ürünler için HFT Manuel & Aktüatörlü Vanalar kategorimize, diğer HFT ürünleri için HFT marka sayfamıza, tüm vana ve aksesuarlar için valf ve aksesuarları sayfamıza göz atabilirsiniz.

HFT DN150 Döküm Kelebek Vana Kurulum ve Bakım Adımları

1. Hattı kapatıp basıncını alın ve boşaltın; DN150 flanşların alın yüzeylerini temizleyin.
2. Vanayı taşırken ve yerleştirirken gövdesinden tutun, kolu ya da klapeyi tutma noktası olarak kullanmayın; ağır ölçülerde uygun kaldırma ekipmanı kullanın.
3. Boru hattının iki tarafının da desteklendiğinden emin olun; vananın hat yükünü taşımasına izin vermeyin.
4. Vanayı klape hafif aralıkken flanşların arasına ortalayın, cıvataları takıp çapraz sırayla kademeli sıkın.
5. Basınç vermeden kolu tam açık ve tam kapalı konuma getirerek klapenin boru iç yüzeyine sürtmediğini kontrol edin.
6. Hattı yavaşça basınçlandırın ve periyodik bakımlarda flanş birleşimleri ile mil çıkışını sızıntıya karşı kontrol edin.
