HFT Manuel Döküm Wafer Tip Kelebek Vana DN200 8'' (8-14-DKM-KLB-0200)

HFT Döküm Kelebek Vana DN200 8": Serinin En Büyük Manuel Wafer Vanası

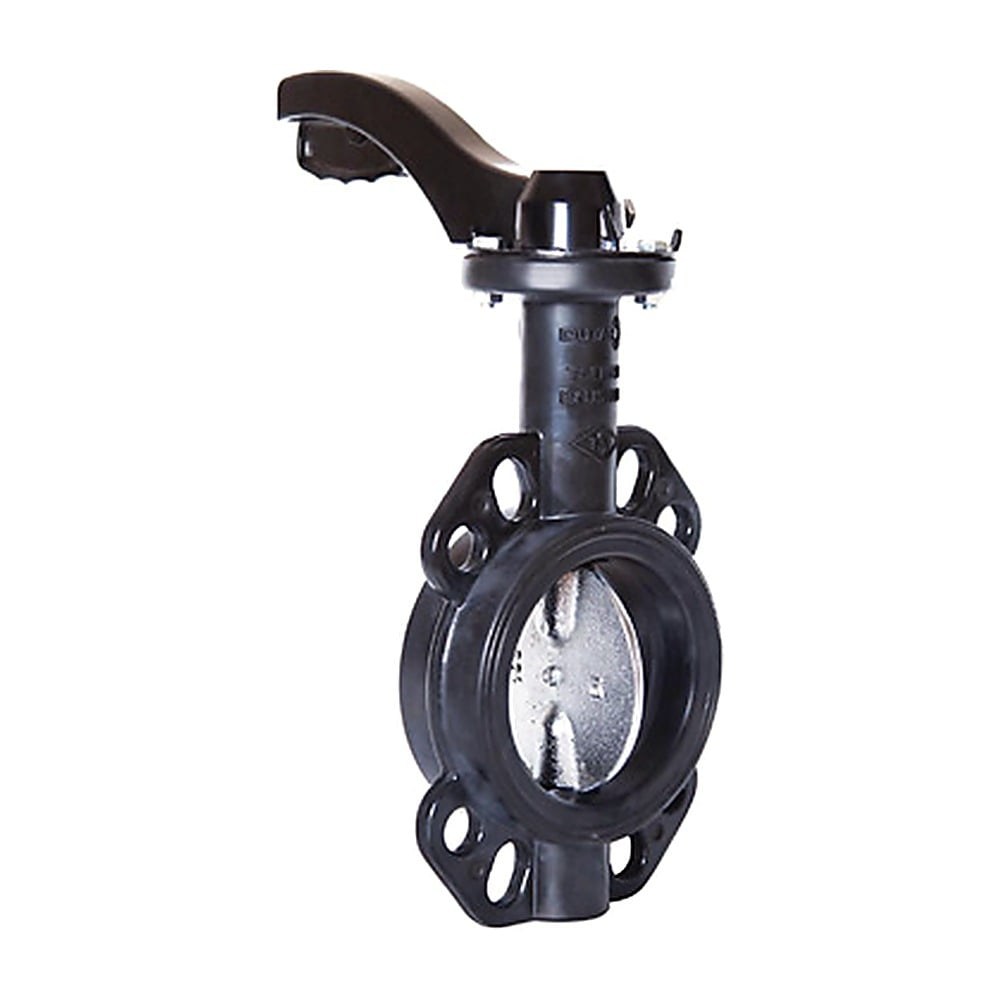

HFT Manuel Döküm Wafer Tip Kelebek Vana DN200 8", HFT döküm kelebek vana serisinin katalogdaki en büyük ölçüsüdür. 8" metal ana hatlarda iki flanş arasına sıkıştırılarak takılır ve kolla elle açılıp kapatılır. Döküm gövdesi ve SS316 paslanmaz çelik klapesiyle, yüksek debili toplama ve dağıtım hatlarında hat izolasyonu için kullanılır. Bu çapta vana ağırlaştığı için montajda taşıma ve boru desteği planlanmalıdır. Ürün HFT manuel ve aktüatörlü vanalar kategorisinde yer alır ve endüstriyel su arıtma tesislerinin ana hatlarına yöneliktir.

HFT Manuel Döküm Wafer Tip Kelebek Vana DN200 8" Öne Çıkan Özellikleri

• DN200 / 8" bağlantı: Katalogda DN200 / 8" olarak listelenir ve serinin DN40 ile başlayan ölçü aralığının üst sınırıdır.
• Wafer tip gövde: Gövde kendi flanşını taşımaz; iki DN200 flanşın arasına yerleştirilip flanş cıvatalarıyla sabitlenir. Büyük çapta flanşlı gövdeli vanalara göre hat üzerinde daha kısa yer kaplar.
• Döküm gövde: Gövde döküm malzemedendir ve metal flanşlı ana hatlarda kullanılan modeldir.
• SS316 paslanmaz klape: Akışın içinde kalan disk SS316 paslanmaz çeliktir; suyla sürekli temas eden yüzeyde korozyon dayanımı sağlar.
• Manuel kol kumandası: Klape kolla 90 derece döndürülerek açılır ve kapanır; enerji beslemesi gerektirmez.
• 220V ve 24V aktüatörlü eşleri: Aynı ölçüde 1-14AKT-DKM-KLB-220-0200 (220V) ve 1-14AKT-DKM-KLB-24-0200 (24V) kodlu elektrik aktüatörlü döküm kelebek vanalar da katalogda listelenir.

HFT Manuel Döküm Wafer Tip Kelebek Vana DN200 8" Teknik Özellikleri

HFT DN200 8" Kelebek Vana Seçim Rehberi

8" hatta vana seçerken boru malzemesi, kumanda sıklığı ve montaj koşulları birlikte değerlendirilmelidir. 8-14-DKM-KLB-0200, metal flanşlı ana hatta yer alan ve elle kumanda edilecek izolasyon noktaları içindir.

• Vana günlük işletmede sık açılıp kapanacaksa ya da konumu panelden izlenecekse aktüatörlü DN200 modelleri değerlendirilir.
• Hat PVC ise 8-14-PVC-KLB-0200 kullanılır; bu modelde flanş seti fiyata dahil değildir, 8-14-PVC-FLANŞ-0200 ayrıca seçilir.
• Vananın yerleşeceği noktada kolun tam açık konuma dönebileceği boşluk bulunduğunu kontrol edin.

Daha küçük ölçüler için HFT serisinin DN40-DN150 modellerine bakabilir, proje bazlı sorularınızı bize iletebilirsiniz.

HFT DN200 Döküm Kelebek Vananın Kullanım Alanları

• Ana toplama ve dağıtım hatları: Büyük tesislerde arıtılmış suyun toplandığı ya da dağıtıldığı 8" ana hatlarda bölüm izolasyonu sağlar.
• Yüksek hacimli depo bağlantıları: Büyük depo ve rezervuarların giriş-çıkış hattında depo bakımı ve temizliği sırasında hattı kapatır.
• Büyük filtre bataryaları: Çok sayıda tanktan oluşan kum filtre ve karbon filtre bataryalarının ana kolektöründe batarya gruplarını birbirinden ayırır.
• Ana by-pass hattı: Tüm arıtma hattının devre dışı bırakıldığı durumlarda suyun by-pass hattına yönlendirilmesinde açma-kapama vanası olarak kullanılır.

Benzer ürünler için HFT Manuel & Aktüatörlü Vanalar kategorimize, diğer HFT ürünleri için HFT marka sayfamıza, tüm vana ve aksesuarlar için valf ve aksesuarları sayfamıza göz atabilirsiniz.

HFT DN200 Döküm Kelebek Vana Montaj ve Bakım Adımları

1. Montaj öncesi vananın yerleşeceği alanda kolun tam açık konuma dönebileceği boşluğu ve kaldırma ekipmanı için erişimi kontrol edin.
2. Hattı kapatıp basıncını alın, boşaltın ve DN200 flanşların alın yüzeylerini temizleyin; iki boru ucunun da desteklendiğinden emin olun.
3. Vanayı gövdesinden askıya alarak taşıyın; kolu ya da klapeyi kaldırma noktası olarak kullanmayın.
4. Klape hafif aralıkken vanayı flanşların arasına ortalayın, cıvataları takıp çapraz sırayla ve birkaç turda kademeli sıkın.
5. Basınç vermeden kolu tam açık ve tam kapalı konuma getirerek klapenin serbest döndüğünü doğrulayın, ardından hattı yavaşça doldurup basınçlandırın.
6. Periyodik bakımda flanş birleşimlerini ve mil çıkışını kontrol edin; nadiren kullanılan vanayı düzenli aralıklarla açıp kapatın.
