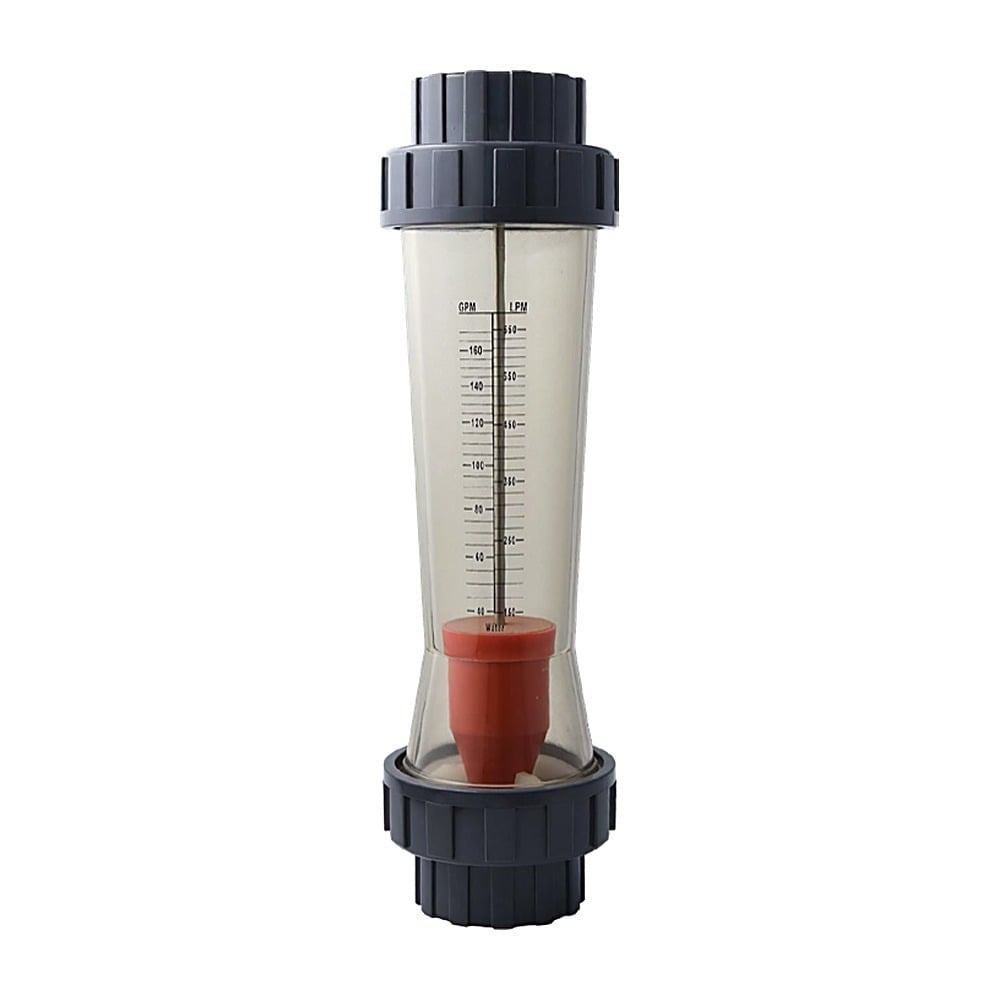

Inline Tip PVC Debimetre 18-120 m³/h 4": Büyük Tesis Ana Hatları İçin
Inline Tip PVC Debimetre 18-120 m³/h 4", 4" boru hattına seri bağlanan ve 18000-120000 L/h (yaklaşık 300-2000 L/dk) aralığında anlık debiyi şamandıra ile gösteren mekanik bir akış ölçerdir. 4" bağlantılı iki modelden alt sınırı daha düşük olanıdır; 2 ½" serinin üst sınırını aşan debiler için ilk kademedir. Büyük endüstriyel su arıtma tesislerinin ana besleme ve dağıtım hatlarında, yüksek kapasiteli ters ozmoz sistemlerinin ön arıtma çıkışında kullanılır. Diğer ölçüler debimetreler kategorimizdedir.
Inline Tip PVC Debimetre 18-120 m³/h 4" Öne Çıkan Özellikleri
- 18-120 m³/h ölçüm aralığı: 18000-120000 L/h aralığında okuma yapar; alt ve üst sınır arasındaki oran yaklaşık 1:6,7'dir.
- 4" hat bağlantısı: Büyük çaplı ana hatlara redüksiyonsuz bağlanır; aynı ölçüde 20-200 m³/h modeli de bulunur.
- Şamandıralı görsel okuma: Değişken kesitli ölçüm prensibiyle çalışır; operatör tesis ana debisini sahada tek bakışta kontrol eder.
- Mekanik, PVC gövde: Enerji ve sinyal kablosu gerektirmez. PVC gövde arıtılmış su ve proses sularında korozyona uğramaz.
Inline Tip PVC Debimetre 18-120 m³/h 4" Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | Ekoproses |
| Stok kodu | 3-84-18000-120000 |
| Model & Cins | Inline Tip PVC |
| Ölçüm prensibi | Değişken kesitli, şamandıralı (rotametre) |
| Debi (m³/h) | 18-120 m³/h |
| Debi (Lt/h) | 18000-120000 |
| Bağlantı | 4" |
| Gövde malzemesi | PVC |
4" Inline PVC Debimetre Seçimi: 18-120 m³/h mi, 20-200 m³/h mi?
Katalogda 4" bağlantılı iki inline PVC debimetre vardır. Alt sınırları birbirine yakındır, fark üst sınırdadır:
| Stok kodu | Debi | Lt/h | Bağlantı |
|---|
| 3-84-18000-120000 | 18-120 m³/h | 18000-120000 | 4" |
| 3-84-20000-200000 | 20-200 m³/h | 20000-200000 | 4" |
- Normal debiniz 50-100 m³/h aralığındaysa 18-120 m³/h modelinde şamandıra ölçeğin orta bölgesinde çalışır.
- Debi 120 m³/h'i aşabiliyorsa 20-200 m³/h modelini seçin.
- Hattınız 2 ½" ve debi 60 m³/h altındaysa 12-60 m³/h modeli boru çapını büyütmeden ölçüm sağlar.
Tesis ölçeğinde debimetre seçimi için ana hat debisini ve boru çapını bize iletin; R.O. yedek parçaları bölümündeki diğer bileşenlerle birlikte değerlendirelim.
Inline Tip PVC Debimetre 18-120 m³/h Kullanım Alanları
- Tesis ana besleme hattı: Kuyu, şebeke veya yüzey suyundan arıtma tesisine giren toplam debi izlenir.
- Ön arıtma toplam çıkışı: Büyük kum ve multimedya filtre bataryalarının toplam servis debisi takip edilir.
- Arıtılmış su dağıtımı: Depolardan üretim hatlarına ve soğutma devrelerine aktarılan arıtılmış su miktarı kontrol edilir.
- Deniz suyu ön arıtma hatları: Deniz suyu ters osmoz sistemlerinin düşük basınçlı ön arıtma bölümünde besleme debisi izlenebilir; uygulamadan önce hat basıncını bize iletin.
Benzer ürünler için debimetreler kategorimize, tüm R.O. yedek parçaları için R.O. yedek parçaları sayfamıza göz atabilirsiniz.
Inline Tip PVC Debimetre 18-120 m³/h Kurulum ve Bakım
- Debimetreyi 4" hatta dikey olarak, akış aşağıdan yukarıya olacak şekilde bağlayın.
- 4" boru, vana ve suyun ağırlığı yüksek olduğundan debimetrenin iki tarafına zemine veya duvara sabitlenmiş mesnetler koyun.
- Debimetreyi pompa çıkışı, dirsek ve kısmi açık vanalardan uzakta, düz boru bölümüne yerleştirin.
- Pompaları ve vanaları kademeli devreye alıp durdurun; büyük çaplı hatlarda koç darbesi PVC gövdeye zarar verebilir.
- Tüpte tortu, yosun veya şamandırada takılma görüldüğünde bypass üzerinden devre dışı bırakıp temizleyin.
Inline Tip PVC Debimetre 18-120 m³/h 4" Hakkında Sık Sorulan Sorular
18-120 m3/h debimetre dakikada kaç litre ölçer?
18000-120000 L/h aralığı yaklaşık 300-2000 L/dk'ya karşılık gelir.
4 inç debimetrelerden hangisi daha hassas okur?
Aynı debi, üst sınırı daha düşük olan 18-120 m³/h modelinde ölçeğin daha büyük bir bölümüne karşılık gelir. Örneğin 60 m³/h, bu modelde ölçeğin yarısına, 20-200 m³/h modelinde ise üçte birine yakın bir noktaya düşer. Bu yüzden 120 m³/h altında kalan hatlarda 18-120 m³/h modeli daha okunaklıdır.
Büyük çaplı PVC debimetre nasıl desteklenir?
Debimetre taşıyıcı eleman olarak kullanılmamalıdır. Giriş ve çıkış borularını zemine veya duvara sabitlenmiş mesnetlerle destekleyin, böylece boru ve su ağırlığı PVC gövdeye binmez.
Debimetrenin çalışma basıncı ve sıcaklığı nedir?
Katalogda bu model için basınç ve sıcaklık değeri verilmemiştir. Ana hattınızın çalışma basıncını ve su sıcaklığını bize iletirseniz uygunluğu birlikte kontrol edelim.
