Star 4046 UF Membran Modül: 5 m² İçten-Dışa Ultrafiltrasyon ve 0,01 µm Bariyer

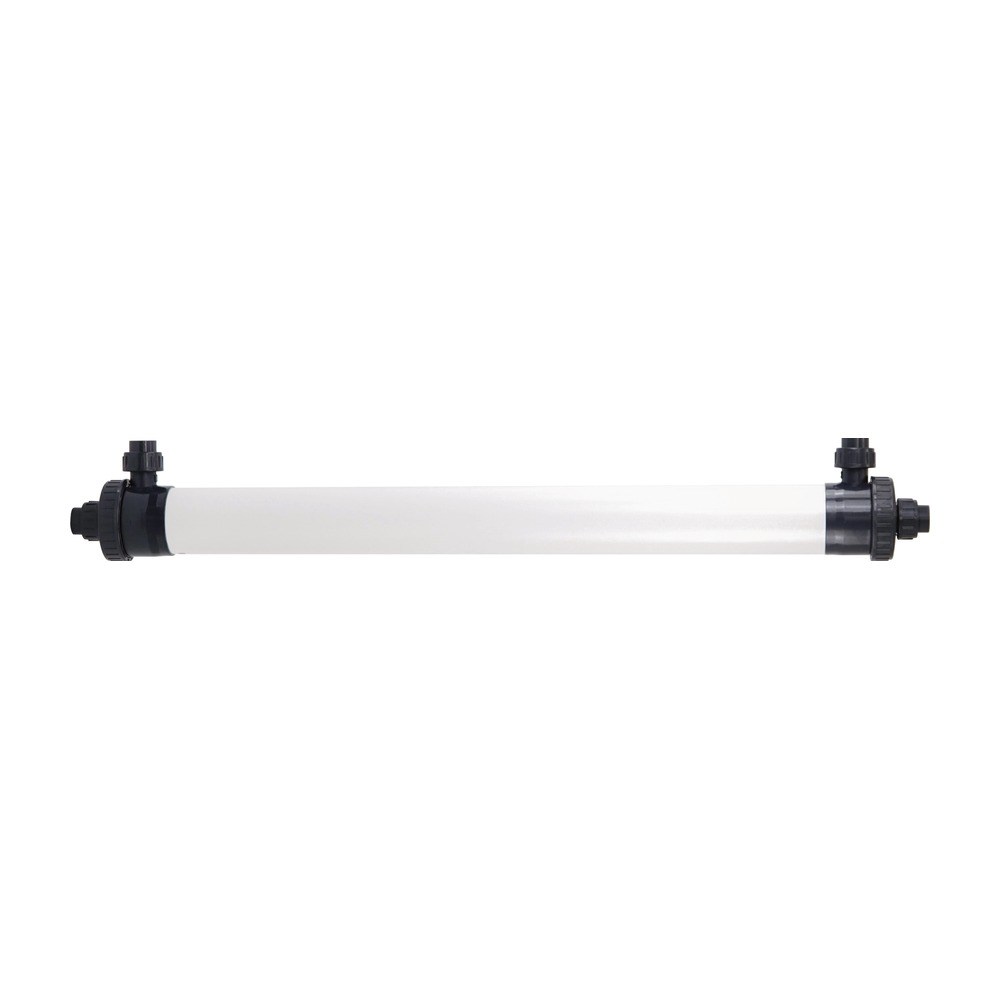

Star 4046 UF Membran Modül (HM90PAN), 5 m² (54 ft²) aktif membran alanına sahip, içten-dışa çalışan kompakt bir ultrafiltrasyon modülüdür. 0,01 µm ortalama gözenek çapıyla askıdaki katıları, bulanıklığı, bakterileri ve virüsleri fiziksel olarak tutar; katalog verilerine göre E. coli giderimi 6 log'un, virüs giderimi 4 log'un üzerindedir ve ürün suyu bulanıklığı 1 NTU'nun altına iner. Ortalama 0,5 m³/h ürün suyu veren modül, küçük ölçekli ultrafiltrasyon sistemleri ve ters osmoz ön arıtması için uygundur. Daha büyük kapasiteler için diğer Star UF modüller incelenebilir.
Star 4046 UF Membran Modül HM90PAN 5 m² İçten-Dışa Öne Çıkan Özellikleri
- 5 m² aktif membran alanı: Modülün aktif alanı 5 m² (54 ft²) olup katalogda garanti edilen aktif alan toleransı ±%5 olarak verilir.
- İçten-dışa filtrasyon: Ham su kılcal fiberlerin içinden beslenir, süzülen su fiberin dış yüzeyinden toplanır. Fiber iç/dış çapı 1,0/1,6 mm'dir.
- 0,01 µm mikrobiyolojik bariyer: Ortalama 0,01 µm gözenek çapıyla E. coli giderim oranı 6 log'un, virüs giderim oranı 4 log'un üzerindedir.
- Ters osmoza hazır ürün suyu: Ürün suyunda SDI15 değeri 3'ün, bulanıklık 1 NTU'nun altındadır. Bu değerler ters osmoz membranlarının ön arıtmadan beklediği su kalitesine karşılık gelir.
- Geniş flux aralığı: Flux değeri 40-120 L/m²/h, ortalama ürün suyu 0,5 m³/h'tir. Değerler besleme suyu kalitesine göre normalize edilmiştir ve tekil modül debisi ±%15 değişebilir.
- Ters yıkamaya uygun yapı: Ters yıkama 100-200 L/m²/h oranında ve 0,2 MPa altındaki basınçla yapılır. İzin verilen maksimum transmembran basınç farkı da 0,2 MPa'nın altındadır.
- PVC gövde, UPVC kapak: Her modül PVC gövde ve UPVC kapaktan oluşur. Ø32 mm portlar ve 1162 mm toplam boyla küçük ünitelere yerleştirilebilir.
Star 4046 UF Membran Modül HM90PAN 5 m² İçten-Dışa Teknik Özellikleri
| Özellik | Değer |
|---|
| Marka | Star |
| Stok kodu | 3-1-UF-4046 |
| Membran kodu | HM90PAN |
| Aktif membran alanı | 5 m² (54 ft²), garanti edilen tolerans ±%5 |
| Flux değeri | 40~120 L/m²/h |
| Filtre tipi | İçten-dışa |
| Ortalama ürün suyu | 0,5 m³/h (tekil modülde ±%15) |
| Ölçüler A / B / C | 167 mm / 112 mm / 112 mm |
| L1 / L2 | 961 mm / 1162 mm |
| Port çapı | Ø32 mm |
| Gövde / kapak | PVC gövde, UPVC kapak |
| Maksimum çalışma sıcaklığı | 45°C (113°F) |
| Maksimum besleme suyu bulanıklığı | < 50 NTU |
| Çalışma basıncı | < 0,3 MPa (43,5 psi) |
| pH toleransı | 3-9 |
| Ortalama gözenek çapı | 0,01 µm |
| Fiber iç/dış çapı | 1,0 / 1,6 mm |
| Maksimum transmembran basınç farkı | < 0,2 MPa |
| Ters yıkama basıncı | < 0,2 MPa |
| Ters yıkama oranı | 100~200 L/m²/h |
| E. coli giderim oranı | > 6 log |
| Virüs giderim oranı | > 4 log |
| Ürün suyu kirlilik indeksi (SDI15) | < 3 |
| Ürün suyu bulanıklığı | < 1 NTU |
Star 4046 ve Diğer Star UF Modüller Arasında Seçim
Star 4046, Star UF ailesinin en küçük alanlı modülüdür ve tek modülle saatte ortalama 0,5 m³ ürün suyu verir. Daha yüksek debiler için birden fazla 4046 paralel bağlanabilir ya da büyük alanlı modüllere geçilebilir.
| Model | Membran alanı | Fiber malzemesi | Gözenek | Bağlantı |
|---|
| Star 4046 | 5 m² | Katalogda belirtilmemiş | 0,01 µm (ortalama) | Ø32 mm port |
| Star SUF-2060 (IN) | 60 m² | PES | 0,025 µm (nominal) | DN50 |
| Star SUF-8064 (X64) | 55/65 m² | PES | 0,025 µm (nominal) | DN65 |
| Star SUF-2880 (DW) | 77 m² | PVDF | 0,02 µm (nominal) | DN50 |
- Debi: İhtiyaç duyduğunuz saatlik suyu 0,5 m³/h'e bölerek kaba modül sayısını bulabilirsiniz; tekil modül debisinin ±%15 değişebileceğini hesaba katın.
- Besleme suyu: Modül en fazla 50 NTU bulanıklıktaki suyu kabul eder. Daha bulanık sularda önce kum filtre sistemi gibi bir ön arıtma gerekir.
- Sıcaklık ve pH: Su sıcaklığı 45°C'yi aşmamalı, pH 3-9 aralığında olmalıdır.
Star 4046 UF Membran Modül Kullanım Alanları
- Ters osmoz ön arıtması: SDI15 < 3 ve < 1 NTU ürün suyu, ters osmoz membranlarının kirlenmesini azaltır. Küçük kapasiteli RO sistemlerinin önünde kartuş filtre kademesini destekler.
- Kuyu ve kaynak suyunda mikrobiyolojik bariyer: E. coli > 6 log ve virüs > 4 log giderimiyle, dezenfeksiyon adımıyla birlikte ek bir fiziksel güvenlik katmanı oluşturur.
- Küçük ticari tesisler: Su ihtiyacı tek modül ya da birkaç paralel modülle karşılanabilen otel, restoran ve küçük üretim tesislerinde bulanıklık ve askıdaki katı gideriminde kullanılabilir.
- Pilot ve deneme düzenekleri: Büyük bir UF tesisi kurulmadan önce besleme suyunun ultrafiltrasyona uygunluğunu tek modülle denemek için elverişli bir boyuttadır.
- Filtre sonrası parlatma: Kum ya da karbon filtre sistemlerinden sonra kalan ince bulanıklığı alarak suyu son kullanıma hazırlar.
Benzer ürünler için Star UF Modüller kategorimize, diğer Star ürünleri için Star marka sayfamıza, tüm endüstriyel filtreler için endüstriyel filtreler sayfamıza göz atabilirsiniz.
Star 4046 UF Modül Kurulumu ve Bakımı
- Modülün önüne iri partikülleri tutacak mekanik bir ön filtre koyun ve besleme suyu bulanıklığının 50 NTU'yu aşmadığını kontrol edin.
- Modülü ölçü çizimindeki port yerleşimine göre monte edin; Ø32 mm portlara boru ağırlığı binmemesi için hattı ayrı kelepçelerle destekleyin.
- İlk devreye almada ürün suyunu bir süre drenaja vererek hattı ve modülü yıkayın, ardından kullanım hattına alın.
- Çalışma basıncını 0,3 MPa, transmembran basınç farkını 0,2 MPa, su sıcaklığını 45°C altında tutun; pH 3-9 dışına çıkmasın.
- Ters yıkamayı 100-200 L/m²/h oranında ve 0,2 MPa altındaki basınçla yapın; sıklığını besleme suyunun kirlilik yüküne göre belirleyin.
- Ters yıkamaya rağmen debi düşüşü ve basınç farkı artışı sürüyorsa kimyasal temizlik gerekir; kullanılacak kimyasal ve konsantrasyon için bize danışın.
Star 4046 UF Membran Modül HM90PAN 5 m² İçten-Dışa Hakkında Sık Sorulan Sorular
Star 4046 UF modül saatte kaç litre su verir?
Katalogdaki ortalama ürün suyu debisi 0,5 m³/h, yani saatte yaklaşık 500 litredir. Değerler besleme suyu kalitesine göre normalize edilmiştir ve tekil modül debisi ±%15 değişebilir.
İçten-dışa UF modül ne demek?
İçten-dışa (inside-out) modülde ham su kılcal fiberlerin içinden geçer, süzülen su fiber duvarından dışarı çıkarak gövdede toplanır. Tutulan partiküller fiberin iç yüzeyinde kalır ve ters yıkamayla atılır. Star 4046'da fiber iç/dış çapı 1,0/1,6 mm'dir.
UF membran suyu yumuşatır mı, tuzu giderir mi?
Hayır. Ultrafiltrasyon askıdaki katıları, bulanıklığı ve mikroorganizmaları tutar, çözünmüş tuzları ve sertliği geçirir. Sertlik için su yumuşatma sistemleri, tuz giderimi için ters osmoz sistemleri gerekir.
Star 4046 hangi bulanıklıktaki suyu arıtabilir?
Katalogdaki limitlere göre maksimum besleme suyu bulanıklığı 50 NTU'dur. Ürün suyunda bulanıklık 1 NTU'nun altına iner. Daha bulanık sularda önce kum filtre ya da çöktürme gibi bir ön arıtma kullanılmalıdır.
UF modül bakteri ve virüsleri tutar mı?
Star 4046 için katalogda E. coli giderim oranı 6 log'un, virüs giderim oranı 4 log'un üzerinde verilmiştir. Bu fiziksel bir bariyerdir; içme suyu uygulamalarında dezenfeksiyon adımıyla birlikte kullanılması önerilir.
